Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Работает с длинофакельными горелками различных производителей
Температура пара до 115 °С, не требует регистрации в РОСТЕХНАДЗОРЕ

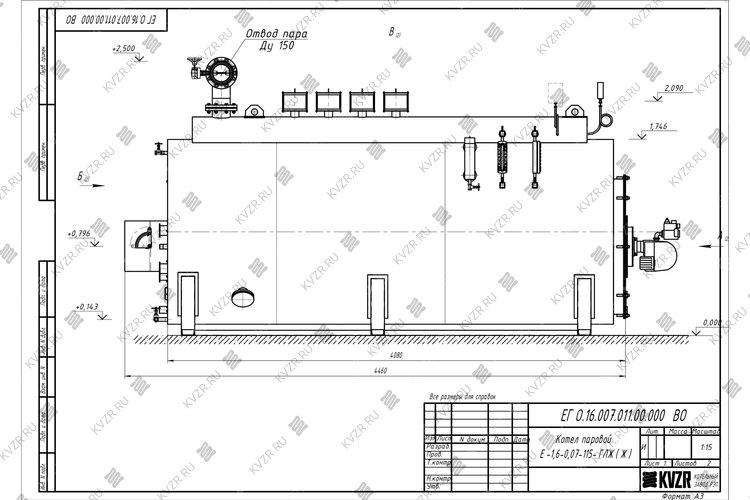

Паровой дизельный котел КП 1600 чертеж

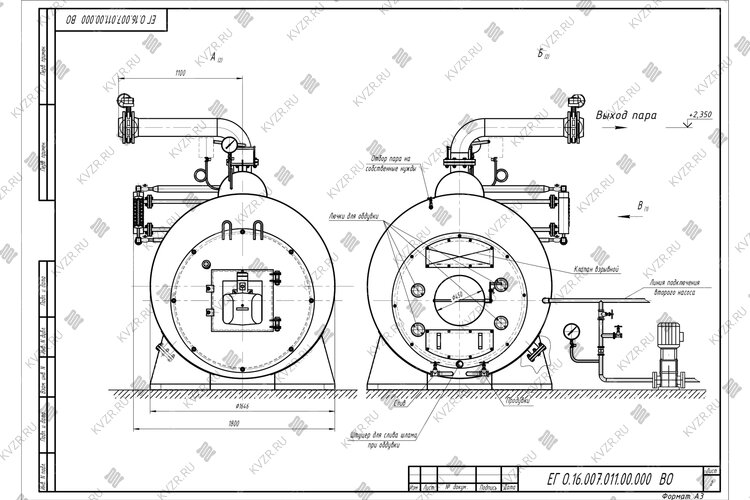

Паровой котел КП 1600 на дизеле чертеж
Технические характеристики парового котла КП 1600 на дизеле
Расход ДИЗЕЛЯ при максимальной нагрузке котла, кг/ч97
Расход условного топлива, кг/ч166
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
Давление пара, не более, (кгс/см²)0.7
Полный объем котла, м³4.36
Объем паровой части, м²0.41
Аэродинамическое сопротивление, Па (мм. вод. ст.)23 (2.3)
Тяга Естественная
Объем топочной камеры, м³2.58
Размер топочной камеры, диаметр*глубина, мм1195х2300
Присоединительные размеры выхода пара, Ду150
Присоединительные размеры по водяному тракту, Ду32
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм450
Габаритные размеры котла, длина*ширина*высота, мм4500х1800х2100
Масса, кг3600
Марка STEAMEXPERT
Паровой котел жаротрубный на дизеле КП 1600
предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.
Паропроизводительность паровых котлов КП 1600 - 1600 кг/ч, мощность 1,20 МВт.
Котлы паровые КП 1600 не подлежат обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом, так и в водогрейном режиме.
Котел паровой на дизеле КП 1600 представляет собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. Цилиндры изготовлены из листовой стали, диаметр внутреннего равен 1380 мм, а наружного 1920 мм. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
К фронтовой стороне парового котла КП 1600 крепится фронтовая плита, имеющая крепление для установки дизельной горелки. Для управления и защиты парового котла и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия парового котла КП основан на сжигании топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.
Принцип работы парового котла на дизеле КП 1600
В принцип работы паровых жаротрубных котлов на дизеле КП 1600 положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.
Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.
Комплектация парового котла на дизеле КП 1600
Паровые жаротрубные котлы на дизеле КП 1600 комплектуются манометром, водомерной колонкой с водомерным стеклом, двумя предохранительными клапанами, паровыми и продувочными вентилями, дымовой трубой.
Паровой котел КП 1600 работает с импортной горелкой фирмы UNIGAS на дизеле - модели PG 70; PG 80. В состав автоматизированной горелки входит устройство автоматического контроля пламени, устройство и механизм модулируемого регулирования мощности горелки. Стоимость горелки не включена в стоимость парового котла на дизеле КП 1600.
Дополнительная комплектация парового котла на дизеле
Автоматика парового котла.
Насос - подбирается в зависимости от гидравлической схемы объекта.
Монтаж парового котла на дизеле КП 1600
Паровой котел на дизеле КП 1600 поставляется блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы.
В газовых паровых котлах на фронтовую плиту крепится горелка, подключаемая к топливопроводу. Монтируется газоход. Подключается котельная автоматика.
Для перевода парового котла КП 1600 в водогрейный режим достаточно изменить схему подключения котла.
Купить паровой котел на дизеле КП 1600
Для того чтобы купить котел паровой на дизеле КП 1600, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
Цена парового котла КП 1600 на дизеле включает в себя дымовую трубу, автоматику, запорную арматуру и КИП в пределах котла, предохранительные клапаны. Ниже приведена подробная информация.
Для эффективной и надежной работы парового котла КП 1600 на дизеле вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость парового котла КП 1600 на дизеле нашего производства и вашего оборудования.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Жаротрубный паровой котел КП 1600 на дизеле, предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения парового котла КП 1600 на дизеле в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового котла КП 1600 на дизеле относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды;
горелочное устройство;
автоматика котла.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
При работе котла питание водой парового котла КП 1600 на дизеле производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите котла крепится дизельная горелка для подачи топлива в топку котла через амбразуру.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлено самопритирающиеся предохранительных клапана пропускной способностью не менее часовой производительности котле.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой парового котла КП 1600 на дизеле и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Гарантийный срок на паровой котел КП 1600 на дизеле 24 месяца.
