Промышленные водогрейные котлы

Водогрейные промышленные котлы

Котельный завод «РЭП» производит широкий выбор водогрейных промышленных котлов для отопительных и производственных котельных – с ручными, механическими и автоматическими топками, на твердом топливе, каменном и буром угле, дровах, пеллетах, опилках, щепе, лузге подсолнечника, природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить водогрейный промышленный котел по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели котлов водогрейных промышленных, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования, как для отопления, так и для технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем водогрейные котлы промышленные во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Котлы водогрейные промышленные производства Котельный завод РЭП

• твердотопливные мощностью 150 - 4000 кВт;
• газовые и жидкотопливные мощностью 400 - 4000 кВт;
• на дровах мощностью 150 - 1450 кВт;
• на опилках мощностью 150 - 1450 кВт;
• пеллетные мощностью 150 - 1450 кВт;
• на щепе мощностью 150 - 1450 кВт;
• на лузге подсолнечника мощностью 150 - 1450 кВт;
• жаротрубные мощностью 220 - 740 кВт.

Котлы промышленные водогрейные имеют различное конструктивное исполнение и технические параметры, что позволяет выбрать наиболее оптимальный вариант для существующей или вновь строящейся отопительной котельной.

Назначение

Промышленные водогрейные котлы российского производства предназначены для отопления и горячего водоснабжения жилых и административных зданий и промышленных котельных. Теплоагрегаты предназначены для работы как в закрытых так и в открытых системах теплоснабжения с принудительной циркуляцией воды. Котлоагрегаты унифицированной серии КВ предназначены для установки в отопительных котельных как при сжигании газа, дизеля и мазута (тип KBа), так и при сжигании твердого топлива в слое (тип КВр, КВм).

Преимущества теплоагрегата

• высокий КПД, минимальный расход топлива;
• быстрый выход на номинальную мощность - 2-4 часа;
• запас по мощности 15 %, сверх номинальной;
• безнакипность работы;
• повышенная надежность конструкции;
• максимальное удобство обслуживания;
• компактность;
• быстрый выход на установленную мощность;
• полная ремонтопригодность;
• надежность;
• заводская гарантия 2 отопительных сезона.

Водогрейный промышленный котел имеет гидравлическую схему потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция гарантирует максимальное уменьшение потерь тепла через стенки агрегата и изоляцию, отсутствие присосов холодного воздуха в топочную камеру, делая процесс горения топлива более интенсивным и эффективным.

Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Агрегаты с развитой конвективной поверхностью нагрева имеют температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами. Теплоагрегаты изначально разработаны с целью снижения прямых затрат при производстве тепловой энергии и нагрева воды за счет эффективного сжигания топлива и удобства монтажа и эксплуатации.

Промышленные котлы водогрейные конструкция

Как газомазутные так и твердотопливные агрегаты любой теплопроизводительности собираются из однотипных элементов. Дымовые газы покидают топку через верхние проемы в задних стенках и омывают конвективные поверхности потоком, направленным сверху вниз.

Промышленный водогрейный котел выполнен в горизонтальной компоновке, блочно-транспортабельный и состоит из двух блоков: горизонтально-топочного и вертикального конвективного. Конвективный блок состоит из конвективного пакета. Конвективный пакет набирается из U-образных пакетов. Трубы расположены в шахматном порядке. Конвективные трубы привариваются к вертикальным стоякам. Конвективная поверхность нагрева состоит из пакетов, которые при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлоагрегатами в один метр). В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.

Котлоагрегаты экранированы газоплотными панелями, которые обеспечивают облегченную обмуровку и каркас, что существенно снижает массу металла. Котельный блок, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), состоящую из трубной системы с конвективной поверхностью нагрева, и имеет теплоизоляцию и съемную декоративную обшивку. Теплоагрегаты выполняются в легкой обмуровке, с непосредственным креплением к газоплотным панелям топки и конвективных пакетов. Обмуровка выполняется из минеральных матов и огнеупорного волока, обшивка выполнена из оцинкованной или листовой стали.

Агрегаты просты в обслуживании и ремонте благодаря наличию устройств доступа для осмотра и очистки труб.

Водогрейный котел промышленный комплектация

Для управления работой теплогенераторов, обеспечения расчетных режимов работы и безопасных условий эксплуатации установки оснащаются необходимой предохранительной и запорно-регулирующей арматурой, контрольно-измерительными приборами и приборами безопасности, которые устанавливаются согласно схеме расположения арматуры и приборов в пределах агрегата. Запорная арматура служит для отвода воды в тепловую сеть, подвода обратной воды и слива воды из аппарата, для периодической продувки и удаления шлама. Контрольно-измерительные приборы (термометры и манометры) обеспечивают измерение давления и температуры на входе и выходе воды. Приборы безопасности обеспечивают отключение подачи топлива при достижении предельных значений температуры и давления воды в агрегате.

Газовые и жидкотопливные водогрейные промышленные котлы могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку.

Теплоагрегаты выполняются с различными вариантами топочных устройств:

Котлоагрегаты с ручными топками

Российские промышленные водогрейные котлы КВр с ручными топками устанавливаются в производственных котельных с ручными топливоподачей и шлакоудалением. Котельный блок и топка имеют горизонтальную конструкцию. Топливо в топку подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором подается воздух для горения. Провал шлака производится через отверстия в колосниках и обратно через загрузочную дверцу в котельный зал.

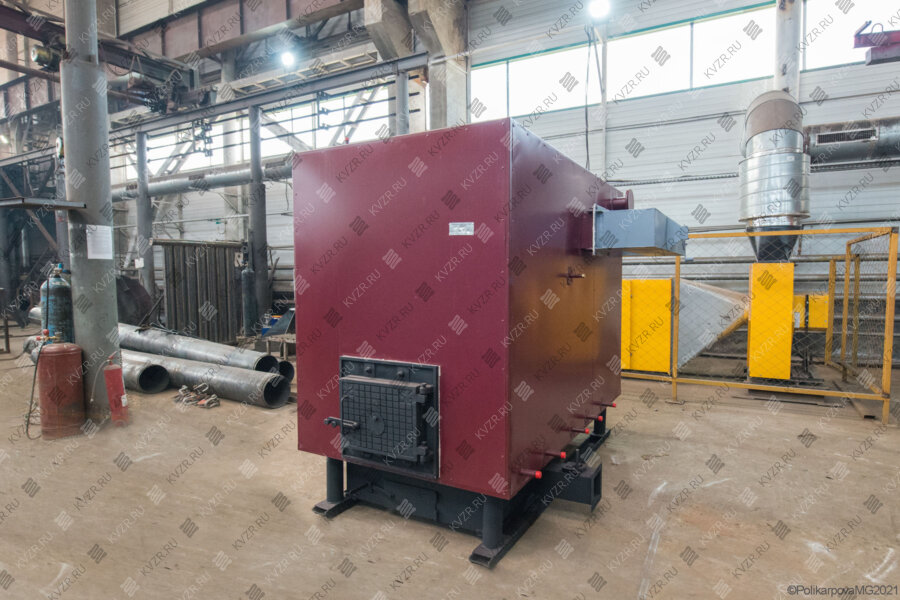

Котлы на естестественной тяге

Теплоагрегаты, работающие без дымососа мощностью 150 - 1450 кВт. Установки разработаны специально для работы на самотяге. Конструкция агрегатов обеспечивает КПД более 80 %, надежную работу без дымососа и не имеет никаких препятствий в работе и запуске в переходный период. Это обеспечивается установкой уникальной системы регулирования тяги и дутья.

При пуске агрегата при плюсовых температурах на улице, через обводной газоход, не имея на своем пути никакого сопротивления газы, свободно выходят из топочной части и двигаются по обводному газоходу, разогревают дымовую трубу. После установления стабильного режима горения слоя топлива, обводной газоход перекрывается, и газы двигаются уже через конвективные пакеты. Котел водогрейный промышленный на естественной тяге выходит на мощность, КПД максимально. Нет затрат на электроэнергию, нет потерь с уходящими газами, конструкция оптимальна.

Агрегат с топкой с поворотными колосникам РПК

Водогрейный котел промышленный с топкой РПК устанавливаются в котельных с ручной топливоподачей и механическим шлакоудалением. Котельный блок и топка изготавливаются двумя блоками, стыкуемыми на монтаже. Топливо в топку подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

Котлоагрегаты с топкой ЗП РПК

Водогрейные котлы промышленные с топкой ЗП РПК устанавливаются в котельных с механическими топливоподачей и шлакоудалением. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке агрегата установлены дверки для обслуживания топки и контроля процесса горения. Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя.

В топках полностью механизирован заброс топлива на колосниковую решетку, шуровка слоя топлива, а также шлакозолоудаление выполняется ручным способом. Нагрузка топки регулируется изменением подачи топлива питателем, а также изменением количества подаваемого воздуха. Колосниковую решетку набирают из поворотных колосников. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.

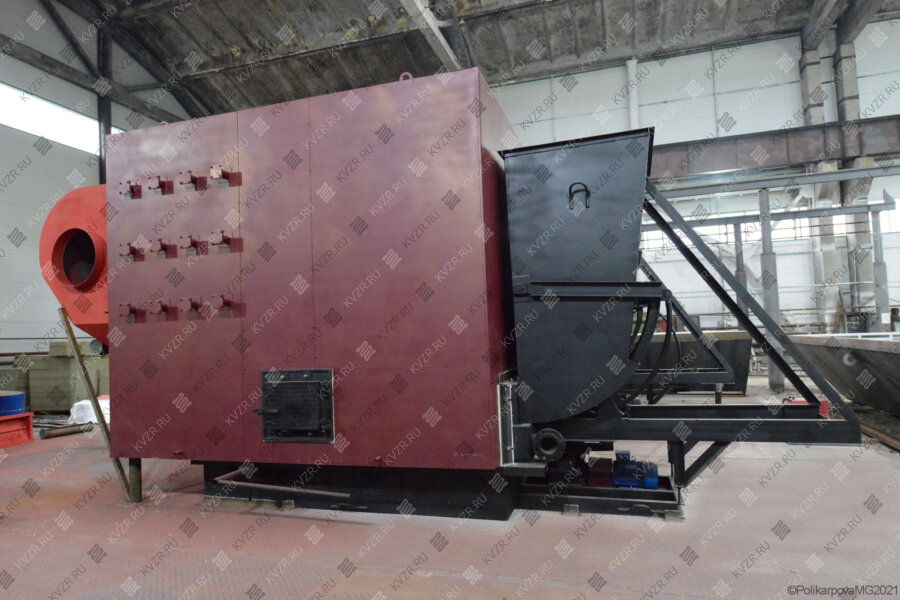

Промышленные водогрейные котлы с топкой ТШПМ

Отечественные промышленные водогрейные котлы с механической топкой с шурующей планкой устанавливаются в котельных с механическими топливоподачей и шлакоудалением. С фронта котельного блока устанавливается топка, котельный блок и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке.

Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.

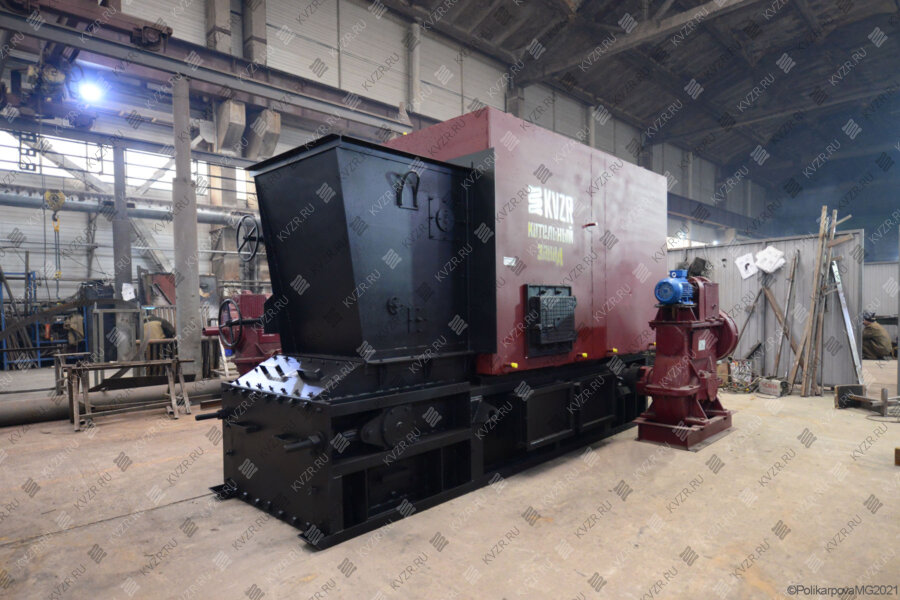

Теплоагрегаты с топкой ТЛПХ

Промышленный водогрейный котел с механической топкой с ленточной цепной решеткой прямого хода ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Котельный блок устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.

Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. В принцип работы агрегата входит непрерывная подача воздуха (иначе происходит спекание слоя и пережог колосников), которая регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

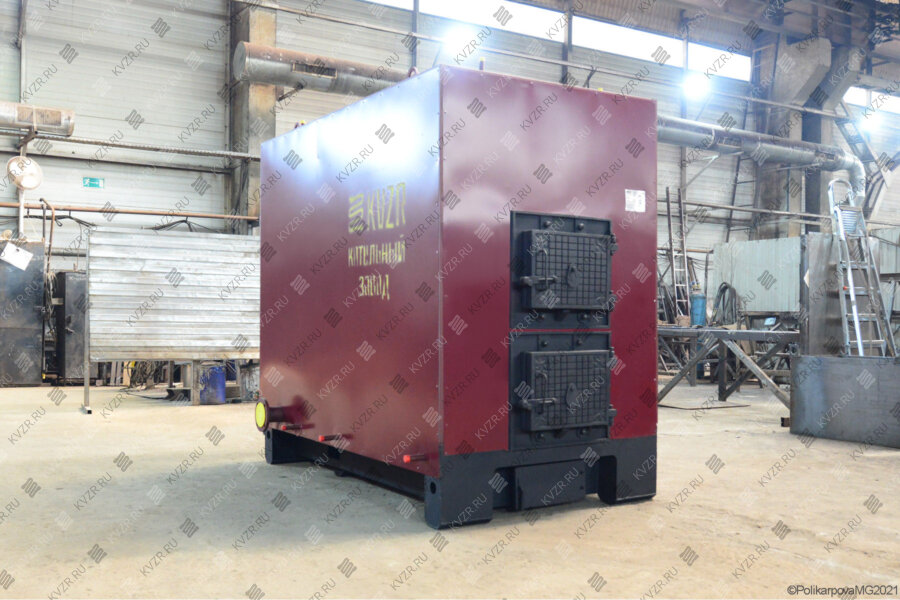

Установки на дровах

Котлы водогрейные промышленные на дровах спроектированы специально для сжигания древесного топлива, с учетом его характеристик, что гарантирует высокое КПД агрегата и его надежную работу именно на этом виде топлива.
Конструкция теплоагрегата на дровах отличается от угольных:

• наличием двух загрузочных дверей;
• большим объемом топочной камеры, для единовременной загрузки большого объема низкокалорийного древесного топлива;
• наличием поворотной камеры на выходе из топочной камеры агрегата перед конвективным пучком, увеличивающую зону догорания легких и мелких топливных частиц, захватываемых потоком уходящих газов.

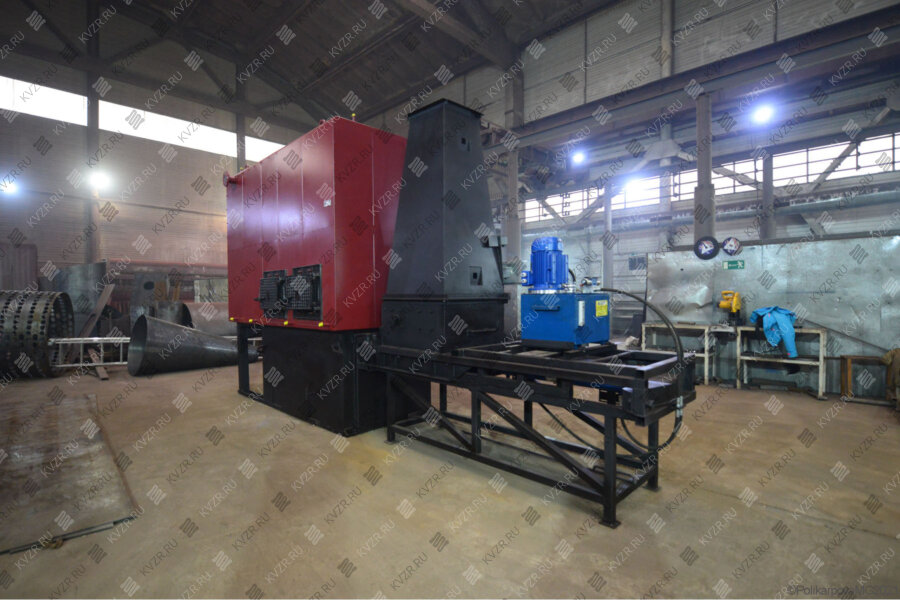

Водогрейные промышленные котлы с автоматической топкой

Промышленные водогрейные котлы с автоматической топкой на опилках, пеллетах, щепе, лузге изготавливается водотрубным стальным с бункером для сырых опилок, шнековым питателем, вихревой топкой, котельного блока с топочной камерой для горения опилок и конвективными пакетами для нагрева воды до требуемой температуры.

Шнековый питатель подает древесное топливо и сырые опилки из расходного бункера в аппарат. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер для опилок располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Промышленные водогрейные котлы жаротрубные

Жаротрубные водогрейные промышленные котлы производства КЗ "РЭП" могут работать как в паровом, так и водогрейном режиме. Для перевода агрегата в другой режим достаточно внести небольшие изменения в обвязку. Теплоагрегаты выпускаются в трех модификациях на природном газе, дизельном топливе и твердом топливе. В твердотопливных моделях устанавливается неподвижная колосниковая решетка, в газовых и жидкотопливных импортные горелки фирм Ecoflam и UNIGAS.

Котлоагрегат представляет собой одножаровую горизонтальную конструкцию и состоит из двух цилиндров разного диаметра, вставленных одну в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб. К фронтовой стороне крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

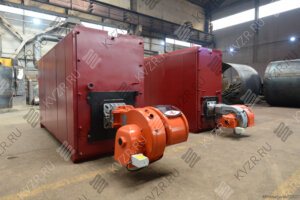

Агрегаты на газовом и жидком топливе

Котлы водогрейные промышленные газовые и жидкотопливные мощностью 400 - 4000 кВт, оснащаются горелочными устройствами для сжигания жидкого и газообразного топлива, а за счет универсальной конструкции топочной камеры агрегаты позволяют применять широкий ряд горелочных устройств отечественного ГБЛ и импортного производства WEISTHAUPT, Oilon, горелки фирм UNIGAS и ECOFLAM.

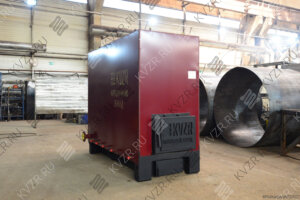

Угольные котлоагрегаты для сжигания резервного топлива дров

Для отопительных котельных, покрывающих потребность в тепловой энергии в периоды работы котельной не на полную мощность сжиганием дров, а в качестве основного использующих уголь. Котельный завод "РЭП" предлагает угольные теплоагрегаты с конструктивной доработкой для сжигания дров. Промышленный водогрейный котел уголь дрова выполняется с дополнительной загрузочной дверкой. Аппарат максимально эффективно работает на угле, а дополнительная загрузочная дверь, обеспечивает удобство его эксплуатации при сжигании дров.

Выбор котельных установок

Выбирая агрегаты, следует обратить внимание на их мощность, вид сжигаемого топлива, способ топливоподачи и шлакоудаления, габаритные размеры. Хороший теплоагрегат должен быть надежным, с низким уровнем расхода топлива, удобным в обслуживании и эксплуатации.

Подобрать теплоагрегат по мощности Вы можете самостоятельно, либо воспользоваться нашим калькулятором.

Подбор вспомогательного оборудования

Эффективность работы промышленных водогрейных котлов Россия зависит помимо прочего от правильного расчета системы отопления, от правильно подобранного вспомогательного оборудования, и правильного выполнения обвязки отопительного оборудования.

Специалисты Котельного завода "РЭП" выполняют квалифицированный подбор теплоагрегатов и вспомогательного котельного оборудования согласно пожеланиям заказчика, а также их монтаж и пусконаладку, и гарантируют работу оборудования согласно заявленным характеристикам, и высочайшее качество производимого котельного оборудования.

Купить котел водогрейный промышленный

Для того чтобы купить котел промышленный водогрейный, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Типовые решения устройства котельных

Выполняем проекты котельных, проекты реконструкции котельных. Возможен выезд специалиста на объект, подбор вспомогательного оборудования, разработка проекта реконструкции тепломеханической части котельной, смета на выполнение работ, дефектная ведомость.
