Котлы на щепе

Автоматические котлы на щепе и опилках

Котельный завод «РЭП» производит широкий выбор котлов на щепе для отопительных и производственных котельных – с автоматическими топками, на щепе. На нашем официальном сайте вы можете подобрать и купить котел на древесной щепе по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели котлов соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования, как для отопления, так и для технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем промышленные котлы на щепе во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Последнее время, в целях экономии, для отопления используются продукты деревообработки. Это вполне оправдано, учитывая низкую стоимость топлива из древесных отходов. Котлы на щепе наиболее актуальны для деревоперерабатывающих и домостроительных комбинатов, лесопильных и сельскохозяйственных производств, лесхозов, также они могут использоваться не только для отопления, но и в качестве источника тепла при технологических процессах предприятия (сушка пиломатериала, термомодификация древесины, сушка сельхоз продукции, для пропарочных камер и т.д.)

Наш завод производит водогрейные автоматические котлы на щепе и опилках мощностью 150 – 1000 кВт. Котлы нашего производства могут работать на биотопливе следующих видов:

• сырые, прессованные опилки;
• стружка;
• кора;
• лесная щепа;
• древесные отходы;
• очищенные щепки;
• торф.

Купить котел на древесной щепе

На нашем заводе вы можете купить автоматический отопительный котел на опилках и щепе мощностью до 1 МВт. Ознакомиться с марками и характеристиками агрегатов вы можете в таблице перейдя по ссылке в каталог продукции.

При выборе котлоагрегата следует обратить внимание на:

• конструкцию теплоагрегата и принцип его работы;
• цену монтажа котельной установки в сборе, с учетом системы топливоподачи, автоматики и обвязки;
• размеры и габариты установки;
• удобство эксплуатации и обслуживания;
• степень автоматизации процессов сжигания древесного топлива;
• КПД котла.

Прежде чем определиться с видом топлива важно учесть параметры, которым должно отвечать сырье.

• плотность - влияет на эффективность функционирования оборудования. Теплоотдача больше от легкой древесины.
• зольность - параметр, который определяет количество получающихся отходов сгорания топлива. Чем выше зольность, тем чаще чистка агрегата, тем меньше теплотворная способность топлива. Стоит обратить внимание, что у древесного топлива зольность отсутствует, чистка проводится очень редко.
• влажность - может в разы менять способность агрегата выполнять свои функции. Этот параметр желательно контролировать перед загрузкой и иметь возможность приводить топливо в соответствии с требованиями производителя котельной установки. Наши модели котлов, благодаря конструкторским решениям, работают с влажностью 55% и более.

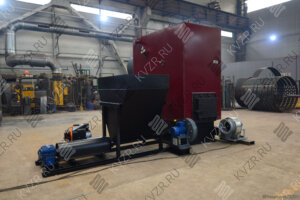

Водогрейный котел на щепе и опилках устройство и конструкция

Котлы работающие на древесной щепе изготавливаются с вихревой топкой и автоматической шнековой подачей топлива.

Конструкция котлоагрегата состоит из:

• бункера;
• шнекового питателя;
• вихревой топки;
• котельного блока с конвективными пакетами.

Устройство вихревой топки. Вихревая топка представляет собой опорный каркас под установку агрегата. Для усиления зажигания и повышения устойчивости горения при работе со щепой и опилками высокой влажности применяется зажигательный пояс. Для этого облицовка топки выполняется из огнеупорного кирпича и шамотного бетона. Пояс зажигания в котором держится высокая температура препятствует теплоотдачи от факела, за счет чего происходит интенсивная сушка топлива. Вихрь создается раздельной подачей воздуха. Для создания первичного вихря в зону топливоподачи высоконапорным вентилятором подается первичный воздух. Вторичный воздух подается вентилятором среднего давления для дожига и поддержания вторичного вихря.

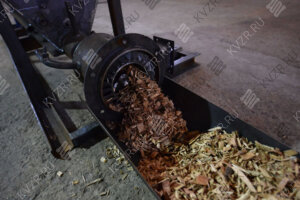

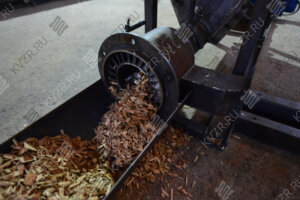

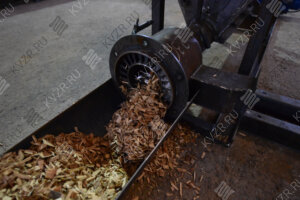

Из бункера топливо подается шнековым питателем. Приводом питателя служит мотор редуктор. Для того, чтобы в шнековом питателе не возникло воспламенение топлива в конструкции предусмотрено воздушное охлаждение выходного узла.

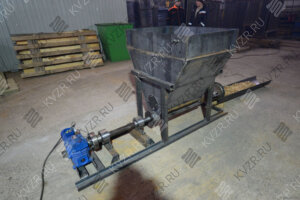

Бункер и привод питателя располагаются на общей раме. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

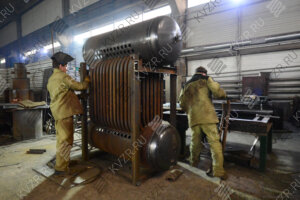

Водогрейный промышленный котел отопления на щепе состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Автоматический котел на щепе – принцип работы

Автоматика осуществляет:

• автоматический розжиг, запуск, работу и остановку котлоагрегата;
• подачу топлива с контролем производительности по заданной температуре теплоносителя;
• подача воздуха осуществляется в зависимости от объема поданного древесного топлива;
• предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления теплоагрегатом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы агрегата включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела;
• контроля минимального расхода теплоносителя.

На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов, автоматика может переключиться в ручной режим работы и подача топлива в осуществляется вручную через загрузочную дверку.

Котлы на щепках преимущества:

1. Работа агрегата происходит полностью в автоматическом режиме;

2. Возможно применение другого вида топлива: опилок, лузги, пеллет;

3. Автоматическое пожаротушение топливоподачи;

4. Котел работает с топливом высокой влажности (некоторые модели котельных установок не работают с древесным топливом влажностью более 20 %);

5. Вихревой режим горения обеспечивает максимальный дожиг топлива;

6. Незначительная стоимость сырья;

7. Экологическая чистота сырья как топлива.

Характеристики древесной щепы

Топливная щепа появляется в результате станочной рубки и колки древесины. В отличие от стружки, которая является отходом обработки древесины, данное топливо – конечный продукт, появляющийся в результате полной переработки дерева и изделий из него.

Отличием от отпилок является более крупный размер. От стружки отличается формой. При одинаковых размерах она состоит из ровных пластин, а стружка, в зависимости от способа обработки древесины, всегда закручивается.

Материалом для изготовления может служить любая древесина, поэтому чаще всего этот вид топлива делают из сухих веток и различных отходов, которые остались после обработки древесины. При этом готовый продукт сохраняет все особенности тех деревьев из которой получили щепу, таких как:

• теплотворная способность;
• зольность;
• удельное содержание смол.

Поэтому хвойную щепу лучше не использовать. Высокое содержание смол не только увеличивает зольность, но и приводит к появлению отложений в дымоходе и на деталях теплообменника.

Между запуском котлоагрегата и прогревом воды до рабочей температуры проходит не меньше часа, в течение которого из горячего дыма на холодные трубы оседает конденсат, содержащий в себе множество смол.

Фракция топлива зависит от настроек машины, а теплотворная способность от породы древесины и процентного содержания коры. Теплотворная способность щепы из твердых и тяжелых пород древесины всегда выше, чем у топлива из легких и мягких пород. Теплотворная способность топлива полученного из древесины с корой ниже, чем у остальных частей дерева, за исключением хвои и корней. Поэтому лучше использовать топливо из окоренной древесины любого типа.

Еще одним важным фактором, влияющим на теплотворную способность является влажность. Чем больше воды, тем больше тепла будет тратиться на ее испарение, а значит, реальная теплотворная способность будет меньше.

Плотность при одинаковой влажности в 2–3 раза ниже плотности древесины той же породы, в результате чего во столько же раз возрастают расходы на получение этого же количества тепловой энергии.

Кроме того, сушить рубленную древесину во много раз сложней, чем стволы, чурки, поленья, ветки, сучья.

Для котлоагрегата оптимально подойдет топливо из следующих пород дерева:

• дуб;
• бук;
• акация;
• осина.

Котлы на щепе требования к монтажу

• размещение агрегата в отдельном помещении – котельной;
• теплоагрегат устанавливается на равную поверхность пола;
• котельный зал должен соответствовать требованиям СНИП и проекту;
• помещение должно быть без повышенной влажности и оснащенно системой вентиляции и отопления;
• твердотопливный котел щепа размещается так, чтобы было свободное пространство для техобслуживания: промежуток перед фронтом котла — не менее - 0,7 м, с боковых сторон - 0,4 м, между задней частью агрегата и стенкой - 0,2 м;
• в котельной должно быть отдельное электропитание и система заземления котельного оборудования;
• минимальное расстояние от котла до места хранения топлива – не менее 1 м;
• несгораемая перегородка между внешним топливохранилищем и котлом;
• дымоход устанавливают отдельно стоящим с теплозащитой и установкой конденсатоотводчика.

Требования к складу топливного сырья:

• хранилище закрытого типа с хорошей вентиляционной системой;
• облицовка стен и пола должны быть выполнены из негорючего материала;
• свободный доступ погрузочного автотранспорта к загрузочному люку или непосредственно в сам склад;
• в промышленных хранилищах, устанавливают пожарную сигнализацию. Обязательно наличие щита со средствами индивидуальной защиты и пожаротушения;
• все металлические детали шнековой передачи заземляются;
• подключение к сети электроэнергии, выполняется через автоматы, расположенные на щитовой вне здания;
• наличие свободного доступа к древесным отходам и ворошителю.

Наличие ворошителя является обязательным.

Древесные отходы, при хранении сильно нагреваются и сваливаются, образуя комки, способные остановить вращение шнека, что приведет к сбою отопительного оборудования. Чтобы избежать возгорания и равномерно распределить выделяемое тепло, опилки и щепу потребуется регулярно переворачивать.

Основная задача ворошителя - подача топлива в шнековый транспортер, но функции устройства также позволяют разрушать любые комки.

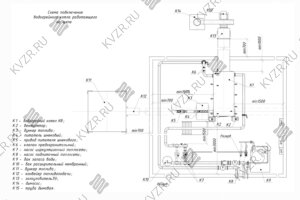

В зависимости от режима работы деревоперерабатывающего предприятия и выхода древесных отходов, можно организовать вместо склада отдельный большой бункер накопитель, из которого шнеком будет подаваться топливо в маленький бункер и далее в котлоагрегат.

Наше предприятие может разработать схему хранения и подачи топлива с учетом особенностей вашей работы и особых пожеланий.

Водогрейный котел на щепе и опилках расположение в котельной

Первым правилом любой котельной на опилках и щепе является – не горючие стены, крыша и пол. Расположение основного склада топлива не должно находится в том же помещении, что и агрегет или теплогенератор. На оборудовании предусмотренный бункер для котла называется оперативным, так как его объема хватает только на несколько часов работы, это прежде всего связанно с требованиями по пожарной безопасности. В котельной обязательно должна быть приточно вытяжная вентиляция, или возможность проветривания помещения. Так как воздух для процесса горения забирается изнутри котельной, следует предусмотреть наличие приточки.

Размеры котельной так же зависят от способа наполнения оперативного бункера. При использовании транспортера или шнека размеры котельной меньше чем при заезде в нее спецтехники для выгрузки топлива. Возможно расположение оперативного бункера котла в отдельном помещении для того чтобы уменьшить размеры основной котельной.

В котельных на щепе и опилках складирование древесного топлива организовывается согласно ГОСТ Р 56070-2014, складирование пеллет по ГОСТ 33103.2-2017 и нормам пожарной безопасности СП 89.13330.2016, которые распространяются на само помещение и отопительное оборудование.

Чтобы данный вид топлива был по-настоящему экономичным, необходимо соблюдать рекомендации, связанные с выбором сырья и безопасной организацией его хранения. Применение простых рекомендаций, существенно увеличит эффективность и КПД отопительного агрегата.

Купить котел на щепе

Для того чтобы купить котел на древесной щепе, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
