Паровой котел КПр 1500 твердотопливный

Паровой котел жаротрубный КП 1500 на твердом топливе

предназначен для получения насыщенного пара низкого давления  - температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

Паропроизводительность паровых котлов КП 1500 кг пара в час, мощность 1,10 МВт.

Котлы паровые КП 1500 твердотопливные не подлежат обязательной регистрации в органах Госгортехнадзора, могут работать как в паровом, так и в водогрейном режиме.

Если вам по технологии требуется пар высокого давления, Барнаульский Котельный завод "РЭП" производит твердотопливный паровой котел производительностью 1000 кг/ч с давлением до 0,8 МПа и температурой до 170 °С.

Конструкция и устройство паровых твердотопливных котлов КП 1500

Конструкция парового жаротрубного котла КПр 1500 на твердом топливе обусловлена назначением – производство пара температурой 115 градусов и давлением 0.07 МПа.

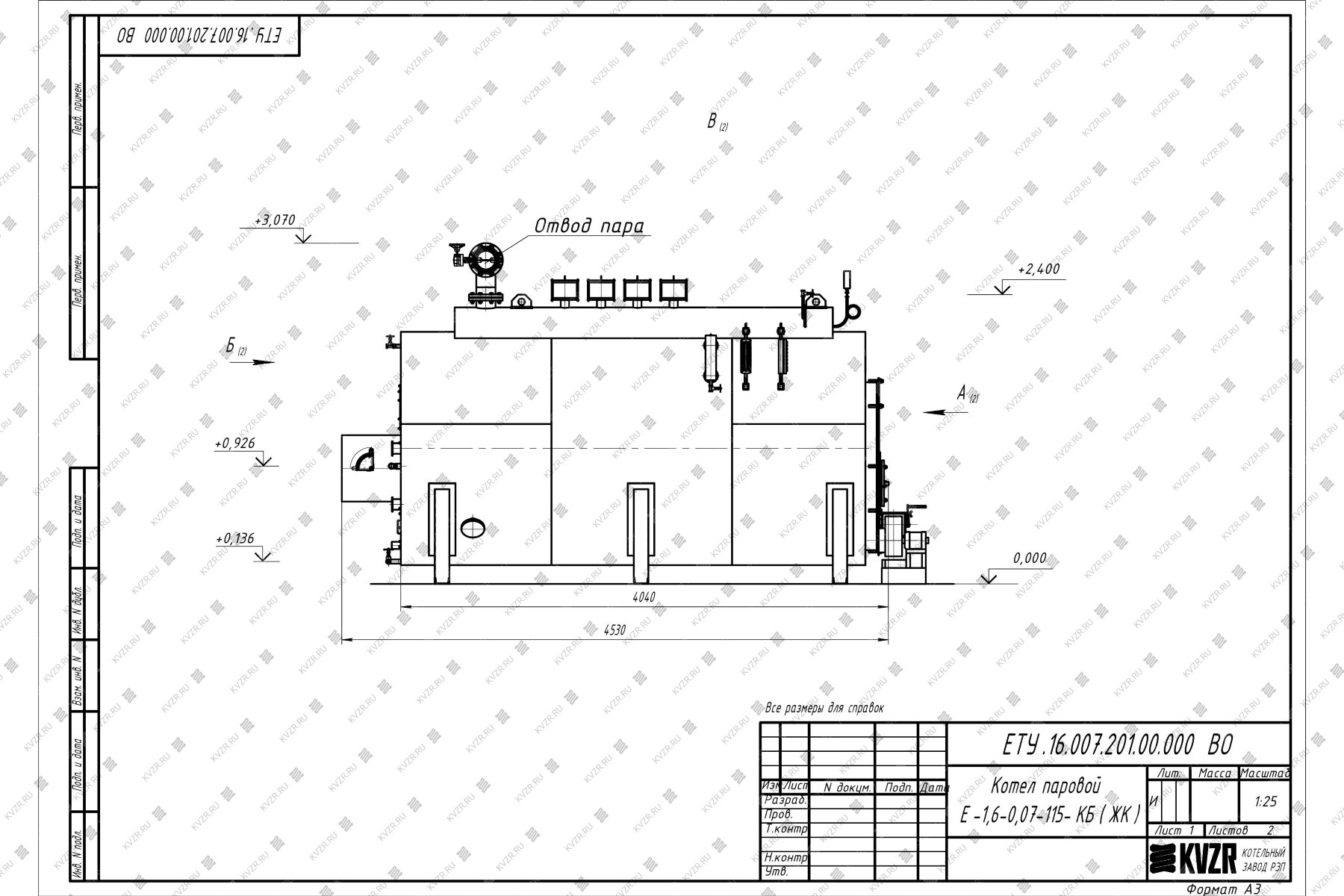

Жаротрубный промышленный паровой котел КП-1500 компактный, круглый, газоплотный, горизонтальной конструкции. Изготавливается из двух стальных цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами. Внутренний цилиндр - труба жаровая - изготовлен из 5-ти мм стали, наружный цилиндр –барабан - изготовлен из 4-х мм стали для котлов.

В передней части жаровой трубы размещена топка с чугунными колосниками для твердого топлива каменного и бурого угля, а в задней части - конвективный пучок труб. В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные самопритирающиеся клапана КПС-07 и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с цилиндрического котла парообразователя КПр 1500 при заполнении водой при подготовке к работе.

К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под слоевую решетку. На задней крышке котла парогенератора КП 1500 в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла. При работе круглый парообразователь КП 1500 подпитывается водой для образования пара через штуцер. Подпитка котла ведется из питательного бака насосом через соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство располагается между паровым котлом КПр 1500 и обратным клапаном.

Согласно правилам, для подпитки устанавливается не менее двух питающих насосов, один рабочий и второй резервный. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство. На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Нижний штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.

На боковой горизонтальной части корпуса твердотопливного огнетрубного котла КП 1500 устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками и соединительная труба, служащая для установки двух указателей уровня, и связанная с паровым и водным пространством.

На боковой части корпуса внизу имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема. Производственный стальной стационарный котел КП 1500 для пара имеет систему для очистки наружних поверхностей нагрева от сажистых осаждений без остановки котла. Обдувку конвективного пучка производят обдувочным аппаратом через лючки для обдувки, расположенные на задние стенки котла, при минимальной нагрузке и максимальном давлении в котле.

Благодаря оптимальной конструкции жаротрубный твердотопливный котел КП 1500 работает на самотяге, дымосос не требуется.

Принцип работы твердотопливных паровых котлов КПр 1500

В принцип работы твердотопливных паровых жаротрубных котлов КП 1500 заложен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Температура сухого насыщенного пара низкого давления КП 1500 регулируется изменением давления пара. Чем ниже давление пара, тем ниже температура.

Комплектация паровых котлов КП 1500 на твердом топливе

В моделях котлов для сжигания твердого топлива устанавливается неподвижная колосниковая решетка.

Цена на паровые производственные котлы КП 1500 на твердом топливе включает полный комплект - манометры, указатели уровня с кранами, предохранительные клапаны, паровые и продувочные вентили, вентилятор поддува, щит управления и дымовая труба. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.

Монтаж твердотопливных паровых котлов КП 1500

Котлы КП 1500 для производства пара на твердом топливе поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Для твердотопливных котлоагрегатов подсоединяется вентилятор. Дымовая труба входит в комплект поставки, она устанавливается на постамент сзади котла, изготовление и монтаж газоходов не требуются. Дымосос для работы и получения пара не требуется, за исключением случая, когда вы хотите установить золоуловитель. Подключается котельная автоматика. Типовые монтажные схемы вы можете изучить в разделе схемы подключения данного товара.

Для перевода парового котла КП 1500 в водогрейный режим достаточно изменить схему подключения котла и установить другие предохранительные клапаны или купить на нашем заводе готовый комплект котел КВ 1500 в водогрейном режиме.

Купить паровой котел КП 1500 на твердом топливе

Мы производим и поставляем промышленные паровые котлы КП 1000 на твердом топливе во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Киргизии, доставка может осуществляться транспортными компаниями, авто и железнодорожным транспортом. Оперативно рассчитаем стоимость парового котла КП 1500 с доставкой после получения вашего запроса. Для того чтобы купить твердотопливный паровой котел КПр 1500, свяжитесь с отделом сбыта по телефону (38-52) 29-97-41 (42), либо оформите заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
