Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает с дымососом и вентилятором
Температура пара до 170 °С

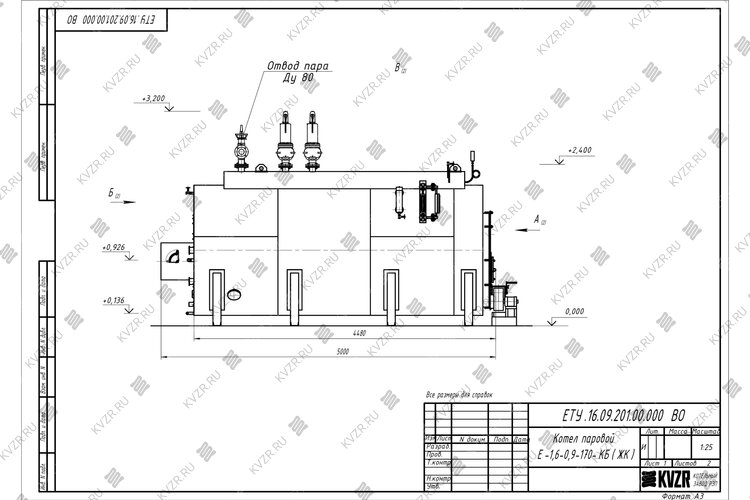

Паровой котел Е 1.5-0.9 Р твердотопливный чертеж

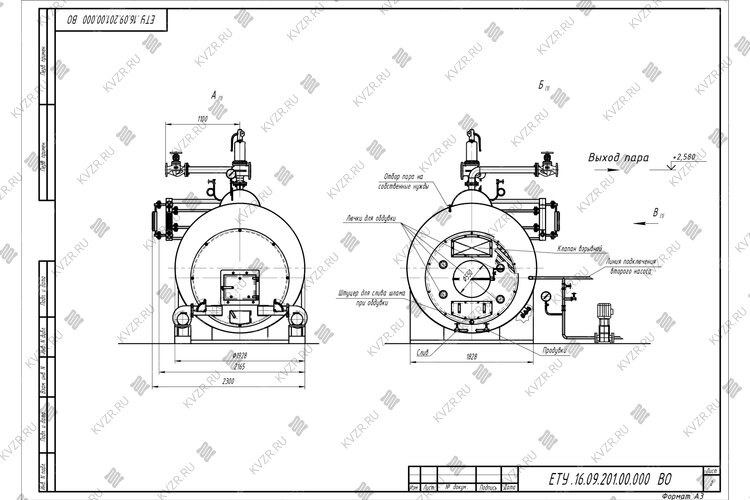

Паровой котел Е 1.5-0.9 Р на твердом топливе чертеж
Технические характеристики парового котла Е 1.5 0.9 Р твердотопливного
Расход УГЛЯ при максимальной нагрузке котла, кг/ч256
Расход условного топлива, кг/ч191
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
Давление пара, не более, (кгс/см²)9
Полный объем котла, м³6.6
Объем паровой части, м²0.63
Аэродинамическое сопротивление, Па (мм. вод. ст.)23.8 (2.38)
Тяга Принудительная
Объем топочной камеры, м³3.22
Размер топочной камеры, длина*ширина*высота, мм2640х1100х1050
Активная площадь решетки горения, м²2.74
Присоединительные размеры выхода пара, Ду80
Присоединительные размеры по водяному тракту, Ду32
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм550
Габаритные размеры котла, длина*ширина*высота, мм5000х2200х2400
Масса, кг7000
Марка STEAMEXPERT

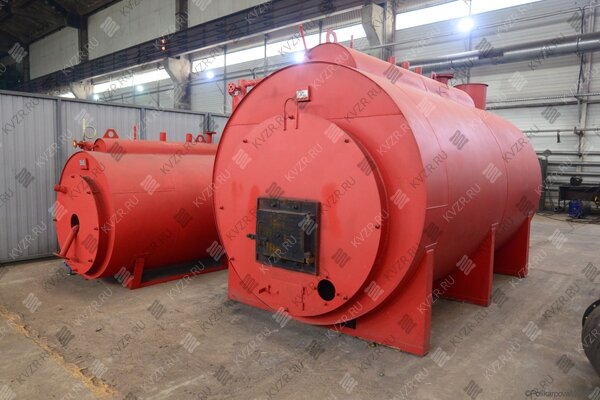

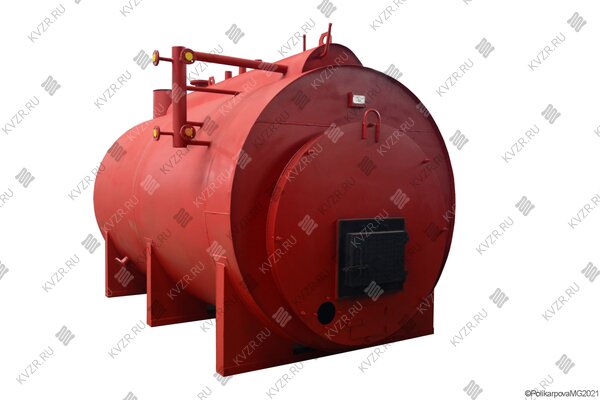

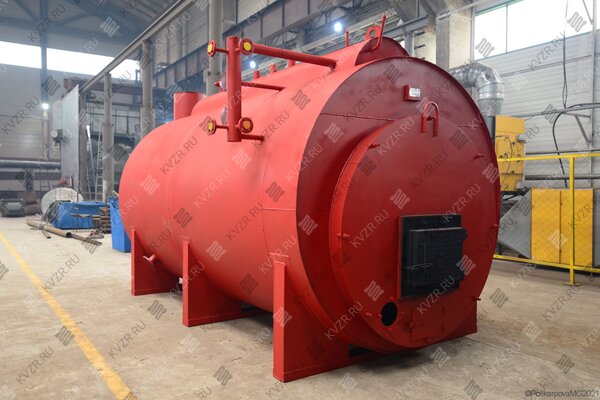

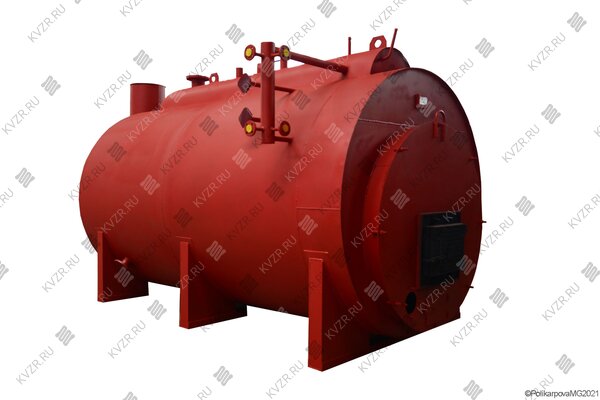

Котел паровой Е 1 5 0 9 Р твердотопливный
Промышленный паровой котел Е 1.5 0.9 на угле предназначен для выработки на производстве пара высокого давления 0.9 МПа (до 9 кгс/см2) и температурой до 170 °С.
Стальной паровой котел Е 1.5-0.9 колосник применяется в сельскохозяйственном производстве для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей - для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды, для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов.
Котел Е 1.5 0.9 Р на угле устройство

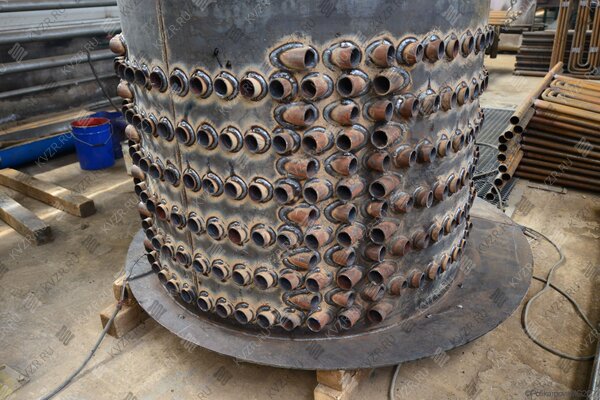

Котел Е 1.5 0.9 К колосниковый для производства пара представляет собой одножаровую горизонтальную конструкцию и состоит из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
К фронтовой стороне котлоагрегат крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения. Для управления и защиты теплогенератора и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.
Котел Е-1.5-0.9 твердотопливный в передней части жаровой трубы имеет легкоплавкую пробку – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в теплогенераторе понижается давление пара. Такая конструкция обеспечивает безопасность промышленного парового котла на твердом топливе. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством соединительными трубками.
Физический принцип действия паровой установки основан на сжигании топлива в топке и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.
Паровой котел Е 1.5-0.9 Р на твердом топливе принцип работы
Твердое топливо уголь или дрова через фронтальную дверку вручную подается в топочную камеру. Для обеспечения горения вентилятором в топку подается воздух, образующиеся зола и шлак проваливаются в зольную камеру, где сгорает. Горячие газы, образующиеся в процессе горения нагревают воду в водяной рубашке топочной камеры, проходят через трубный пучок агрегата и выходят в его верхней части.
Водотрубный пучок соединяет верхнюю и нижнюю часть водяной рубашки, пар высокого давления образуется при испарении нагреваемой воды и собирается в верхней части котлоагрегата, в паросборной камере, далее пар через паропровод направляется на технологические нужды.
Автоматика обеспечивает безопасную работу установки.
Паровой котел Е 1 5 9Р преимущества
высокое рабочее давление - 0.9 МПа;
высокая температура пара - 170 °С;
работа без дымососа;
устройство для внутренней очистки от золы без остановки работы котла;
высокий КПД;
получение пара через 15-20 минут после включения;
малые габариты и масса оборудования;
простота эксплуатации и обслуживания;
модульная поставка обеспечивает упрощенный монтаж агрегата;
низкая цена.
Комплектация котлоагрегата
Производственный паровой котел Е 1.5 0.9 уголь комплектуется манометром, уровнемерной колонкой, указателем уровня, двумя предохранительными клапанами, паровыми и продувочными вентилями, дымовой трубой, колосниками, вентилятором поддува, приборы КИП. Дымосос для работы агрегата не требуется. Питательный насос поставляется отдельно.
Котел Е-1.5-0.9 угольный подключение и монтаж
Паровой котел Е 1.5-0.9 на твердом топливе ручной поставляется блоком максимальной заводской готовности. Блок устанавливается на специально подготовленную ровную поверхность.
Агрегат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Дымовая труба устанавливается на опору на котле. В случае необходимости делается изоляция котлоагрегата. Подключается автоматика.
Купить котел Е 1 5 0 9Р
Для того чтобы купить паровой котел Е 1.5 0.9 на угле, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.
Цена парового котла Е 1.5 0.9 Р твердотопливного включает в себя дымовую трубу, запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация
Для эффективной и надежной работы парового котла Е 1.5 0.9 Р твердотопливного вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость парового котла Е 1.5 0.9 Р твердотопливного нашего производства и вашего оборудования.
По необходимости устанавливаются золоуловители.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Жаротрубный паровой котел Е 1.5-0.9 Р твердотопливный, предназначен для получения насыщенного пара температурой не более 170 °С и давлением не более 0,9 (9) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения парового котла Е 1.5 0.9 Р твердотопливного в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового котла Е 1.5 0.9 Р твердотопливного относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды;
автоматика котла.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Система питания парового котла Е 1.5 0.9 Р твердотопливного
При работе котла питание водой парового котла Е 1.5 0.9 Р твердотопливного производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под колосниковую решетку.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Отвод пара парового котла Е 1.5 0.9 Р твердотопливного
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлены предохранительные клапаны пропускной способностью не менее часовой производительности котла.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой парового котла Е 1.5 0.9 Р твердотопливного и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Гарантийный срок на паровой котел Е 1.5-0.9 Р твердотопливный 24 месяца.
