Расход УГЛЯ при максимальной нагрузке котла, кг/ч50
Расход условного топлива, кг/ч37
Максимальная температура воды на выходе из котла, °C95
Давление рабочей среды, не более, (кгс/см²)0.30 (3)
Полный объем котла, м³1.3
Номинальный расход теплоносителя (при работе котла в системе отопления), м³/ч8
Номинальный расход теплоносителя (при работе котла в системе ГВС), м³/ч0.8
Расход теплоносителя через котел min, м³/ч0.3
Аэродинамическое сопротивление, Па (мм. вод. ст.)3.1 (0.31)
Тяга Уравновешенная
Объем топочной камеры, м³0.47
Размер топочной камеры, длина*ширина*высота, мм1215х870х535
Активная площадь решетки горения, м²0.92
Присоединительные размеры выход, Ду 50
Присоединительные размеры по водяному тракту (при работе котла в системе отопления), Ду 80
Присоединительные размеры по водяному тракту (при работе котла в системе ГВС), Ду 25
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение, мм/м²Ду 200/0,04
Габаритные размеры котла, длина*ширина*высота, мм2500х1445х1875
Масса, кг1500
Количество контуров Одноконтурный
Размещение Напольный
Тип камеры сгорания Открытый
Управление Электронное
Принцип работы твердотопливного котла Классический
Энергонезависимый Нет
Тип питания Трехфазное
Встроенный циркуляционный насос Нет
Встроенный расширительный бак Нет
Водогрейный жаротрубный котел КВр 0.23 на угле и дровах
Жаротрубный водогрейный котел КВр 0.23 предназначен для получения горячей воды температурой не более 95 °С и давлением не более 0,3 МПа используемой в системах отопления, вентиляции и горячего водоснабжения, а также на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, прачечные, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности, где требуется большой разбор горячей воды.
Мощность водогрейных жаротрубных котлов КВр 0.23 - 0,23 МВт.

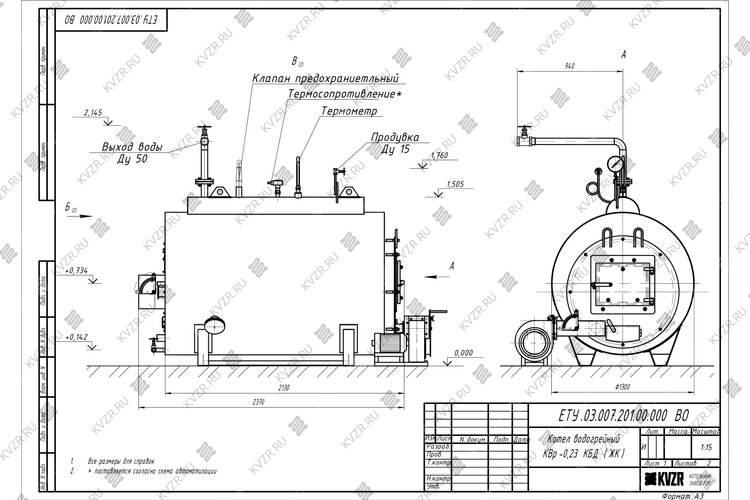

Жаротрубный водогрейный котел КВр 0.23 устройство
Конструкция жаротрубного водогрейного котла КВр 0.23 на угле обусловлена назначением – производство воды температурой до 95 градусов и давлением 0.3 МПа.
Водогрейный промышленный жаротрубный котел 0,23 КВр компактный, круглый, газоплотный, горизонтальной конструкции. Изготавливается из двух стальных цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами. Внутренний цилиндр - труба жаровая - изготовлен из 5-ти мм стали, наружный цилиндр - барабан - изготовлен из 4-х мм стали для котлов.
К фронтовой стороне котла КВр 0.23 крепится фронтовая плита, имеющая дверку для загрузки топлива. Для управления и защиты котлоагрегата и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия генератора основан на сжигании топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.
На задней крышке агрегата в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части установки. При работе угольный жаротрубный водогрейный котел КВр 0.23 подпитывается водой через штуцер. Подпитка ведется из питательного бака насосом через соединительную арматуру. На трубопроводе подпитки агрегата водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство располагается между котлоагрегатом и обратным клапаном.
На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе, в непосредственной близости от твердотопливного жаротрубного котла КВр 0.23, устанавливается запорное устройство. На агрегате имеются продувочные штуцера Ду25, Ду15 и Ду10. Нижний штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы установки, периодической продувки котловой воды и для спуска воды в случае необходимости.
На боковой части корпуса внизу имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема. Производственный стальной стационарный котел КВр 0.23 водогрейный имеет систему для очистки наружних поверхностей нагрева от сажистых осаждений без его остановки. Обдувку и промывку конвективного пучка производят обдувочным аппаратом через лючки для обдувки, расположенные на задние стенки котлоагрегата, при минимальной нагрузке и максимальном давлении.
Благодаря оптимальной конструкции жаротрубный угольный котел КВр 0.23 работает на самотяге, дымосос не требуется.
Принцип работы водогрейных жаротрубных котлов КВр 0.23
В принцип работы жаротрубных котлов КВр 0.23 водогрейных заложен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней его части. Большой водяной объем котла позволяет проводить водоразбор подогретой воды и подпитку холодной водой из системы водопровода, при соблюдении требований к химическому составу питательной воды.
Комплектация котлов КВр 0.23 на угле
Цена на водогрейные жаротрубные котлы КВр 0,23 на твердом топливе включает полный комплект - манометры, указатели уровня с кранами, предохранительные клапаны, вентили. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.
Монтаж угольных водогрейных котлов КВ Г 0.23

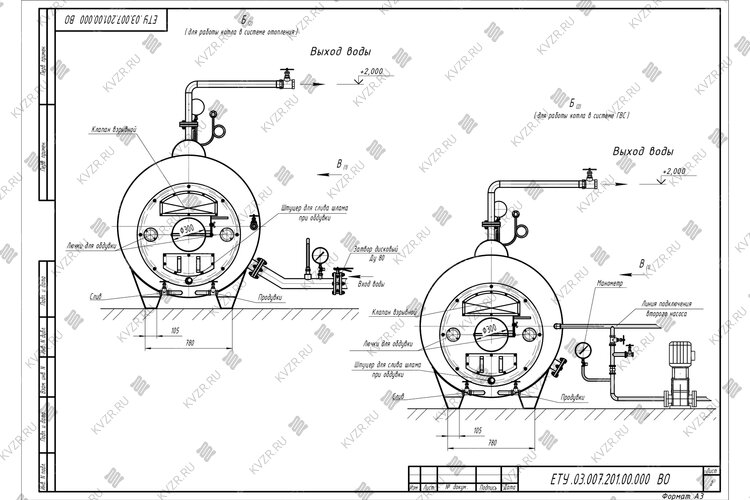

Водогрейный жаротрубный котел КВр 0.23 на угле поставляется блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Аппарат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Дымовая труба устанавливается на постамент сзади котлоагрегата. Подключается котельная автоматика. Типовые монтажные схемы вы можете изучить в разделе схемы подключения данного товара.
Для перевода водогрейного котла КВр 0.23 в паровой режим достаточно изменить схему подключения и установить другие предохранительные клапаны или купить на нашем заводе готовый комплект котел КВ 0.23 в паровом режиме.
Купить водогрейный жаротрубный котел КВр 0.23
Мы производим и поставляем промышленные жаротрубные водогрейные котлы КВр 0.23 на угле во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Киргизии, доставка может осуществляться транспортными компаниями, авто и железнодорожным транспортом. Оперативно рассчитаем стоимость котла КВр 0.23 с доставкой после получения вашего запроса. Для того чтобы купить котел КВр 0.23, свяжитесь с отделом сбыта по телефону (38-52) 29-97-41 (42), либо оформите заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Цена водогрейного жаротрубного котла КВр 0.23 включает в себя запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Для эффективной и надежной работы водогрейного жаротрубного котла КВр 0.23 вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость водогрейного жаротрубного котла КВр 0.23 нашего производства и вашего оборудования.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Водогрейные жаротрубные котлы КВр 0.23 предназначены для получения горячей воды температурой не более 95 °С и давлением не более 0.3 МПа используемой в системах отопления, вентиляции и горячего водоснабжения.
Подберите необходимую мощность котла для вашего объекта
Подобрать мощность котла по площади важно учитывая не только площадь и объем здания, но и тип зданий и климатические данные региона.
На нашем сайте калькулятор расчета мощности котла учитывает тепло, требуемое на возмещение тепловых потерь через строительные конструкции и потери, вызываемые инфильтрацией (проникновением) наружного воздуха, через их неплотности и периодически открываемые двери.
Наружный строительный объем здания должен определяться умножением площади горизонтального сечения, взятого по внешнему обводу здания на уровне первого этажа на полную высоту здания, измеренную для панельных зданий: от уровня чистого пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия, для остальных строений от уровня земли.
Расчетная температура воздуха в отапливаемых зданий принимается в зависимости от типа и назначения здания:
Гостиница, общежитие, административное здание, жилые дома + 20 °С;
Высшие и средние специальные учебные заведения, общеобразовательные школы, школы интернаты, лаборатории, предприятия общественного питания, клубы, дома культуры + 16 °С;
Театры, магазины, пожарные депо + 15 °С;
Кинотеатры + 14 °С;
Гаражи + 10 °С;
Бани + 25 °С.
В случае если требуется отопление различных по типу зданий, теплопотребление каждого считается отдельно, полученные значения складываются и подобрать мощность котла нужно в соответствии с общей суммарной мощностью каждого отдельно стоящего задания.
Климатические условия вашего региона принимаются в соответствии с СП 131.13330 Строительная климатология. Данные по всем регионам России занесены в наш калькулятор расчета мощности котла.
Подобрать мощность котла по площади с учетом потребностей объекта в тепле на вентиляцию и горячую воду возможно только с более детальным расчетом. Его вы можете заказать в отделе сбыта котельного завода отправив заявку на электронный адрес sb@kvzr.ru или позвонив по телефонам (38-52) 29-97-41, 29-97-42.
