Щит управления водогрейным котлом

Щит управления водогрейным котлом

Щит управления водогрейным котлом изготовлен в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Щит управления водогрейным котлом предназначен для:

• предупреждения аварийной обстановки при работе водогрейного котла КВр с ручной подачей топлива в топку с помощью световой и звуковой сигнализации;
• ручного управления дутьевым вентилятором;
• ручного управления дымососом (комплектующие для подключения дымососа подбираются и поставляются по согласованию; дополнительные элементы устанавливаются в электросиловом щите котельной);
• ручного управления рециркуляционным насосом (насос и его комплектующие для подключения подбираются и поставляются по согласованию; дополнительные элементы устанавливаются в электросиловом щите котельной).

Щит предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс. вовать согласно инструкциям по эксплуатации на котельное оборудование.

Устройство щита твердотопливного котла

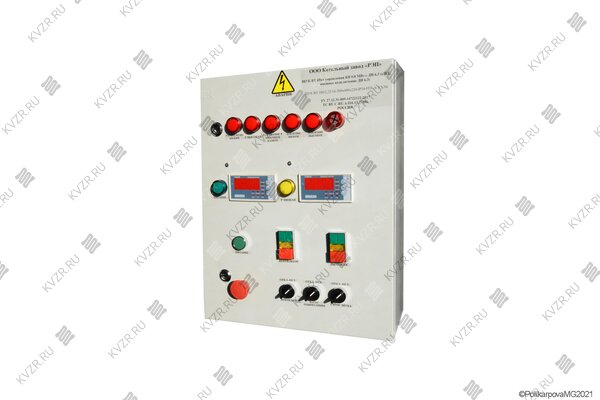

Щит твердотопливного котла представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой или световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

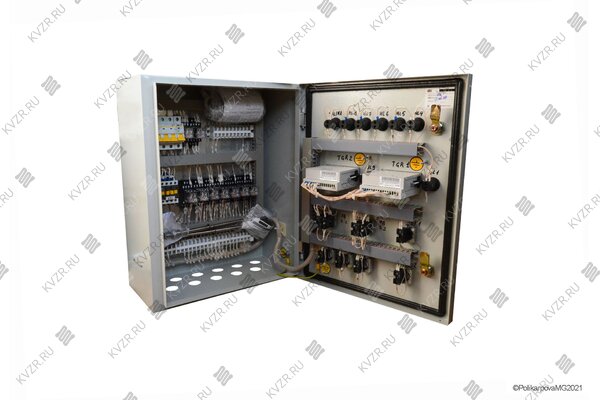

Внутри корпуса установлена монтажная панель.

На задней стенке шкафа имеются отверстия для крепления щита на вертикальную стенку. Внутри блока на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, сигнальные лампы.

Кроме этого, щит твердотопливного водогрейного котла подключается к:

• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• первичный преобразователь температуры для сигнализации нижнего предела температуры воды на входе в котел;
• электроконтактный манометр для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• тягонапоромер для сигнализации аварийного предела снижения разряжения в топочной камере либо за котлом;
• реле протока;
• вентилятор дутьевой;
• линия управления дымососом кабелем;
• пакетный выключатель для блокировки включения дымососа в ходе ремонтных работ;
• линия питания от шкафа управления водогрейным котлом.

Комплект поставки щита котла КВр

• корпус (бокс, шкаф) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
• паспорт и руководство по эксплуатации;
• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
• КИП (по согласованию с заказчиком);
• внешние опорные элементы (по согласованию с заказчиком);
• крепежные детали (по согласованию с заказчиком).

Продажа щитов водогрейных котлов производится в собранном виде.

Функциональные возможности

Функциональные возможности щита водогрейного котла КВр позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении расхода теплоносителя через котел;
• понижении и повышении давления на выходе из котла;
• повышении температуры на выходе из котла;
• понижении разряжения в топке котла.

Шкаф не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматическое поддержания температура производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух для горения.

Купить щит водогрейного котла

Для того чтобы купить щит управления водогрейного котла, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
