Барабанные паровые котлы

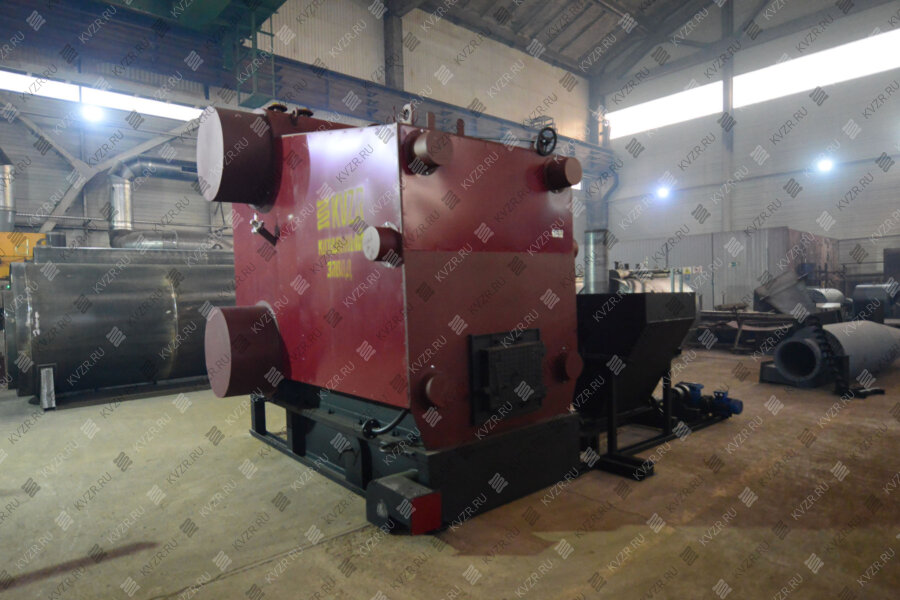

Барабанный паровой котел с естественной циркуляцией

Котельный завод «РЭП» производит барабанные паровые котлы для промышленных и производственных котельных – с ручными, автоматическими топками и горелками, на твердом топливе, каменном и буром угле, пеллетах, опилках, щепе, лузге подсолнечника, природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить барабанный паровой котел по доступной цене, большинство предложенных моделей в наличии. Специалисты нашего завода помогут в выборе котельной установки, проконсультируют в подборе дополнительного оборудования.

На сайте Котельного завода представлены агрегаты производительностью до 1000 кг пара в час на всех видах топлива. Все представленные у нас модели имеют сертификат соответствия ТР ТС 010 и ТР ТС 032.

Виды барабанных паровых котлов:

Котельные установки делятся:

по виду топлива:

• каменный, бурый уголь;
• газ;
• мазут;
• опилки;
• лузга;
• щепа;
• пеллеты.

по степени механизации:

• ручные;
• автоматические.

Котельный завод производит барабанные паровые котлы с давлением 0.9 МПа (9 кгс/см²) и температурой до 170 С°. Если Вам по технологии требуются агрегаты низкого давления Котельный завод производит паровые котлы с давлением 0.7 МПа и температурой 115 С°.

Таблица расхода топлива котлоагрегата производительностью 1000 кг/ч

Назначение барабанных котлов паровых

• для сушки древесины;
• для сушильных камер и теплиц;
• в производстве строительных материалов;
• в производстве бетона, ЖБИ изделий;
• в пищевой промышленности;
• в табачном производстве;
• в деревообрабатывающей промышленности;
• в легкой промышленности;
• в медицине;
• в сельскохозяйственном производстве;
• в топливном хозяйстве;
• для отопления промышленных помещений и зданий.

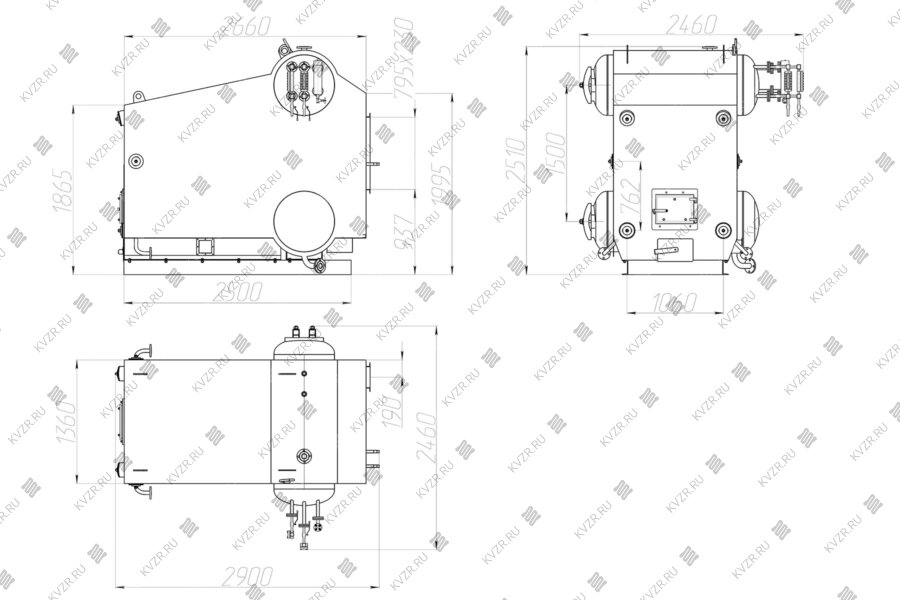

Паровой барабанный котел устройство

Агрегат изготавливается стальным двухбарабанным вертикальным водотрубным с естественной циркуляцией с экранированной топочной камерой и конвективным пучком.

Агрегат на опилках, древесных отходах, щепе, пеллетах, лузге изготавливается с вихревой топкой, шнековой подачей, бункером. Работает в полностью автоматическом режиме. На случай возникновения необходимости сжигания дополнительно крупногабаритных древесных отходов агрегат можно перевести в ручной режим.

Паровой барабанный котел с естественной циркуляцией состоит из основных узлов:

• система трубная;
• топка;
• трубная теплоизоляция с каркасом и обшивкой;
• система питания;
• система управления;
• тяговое устройство.

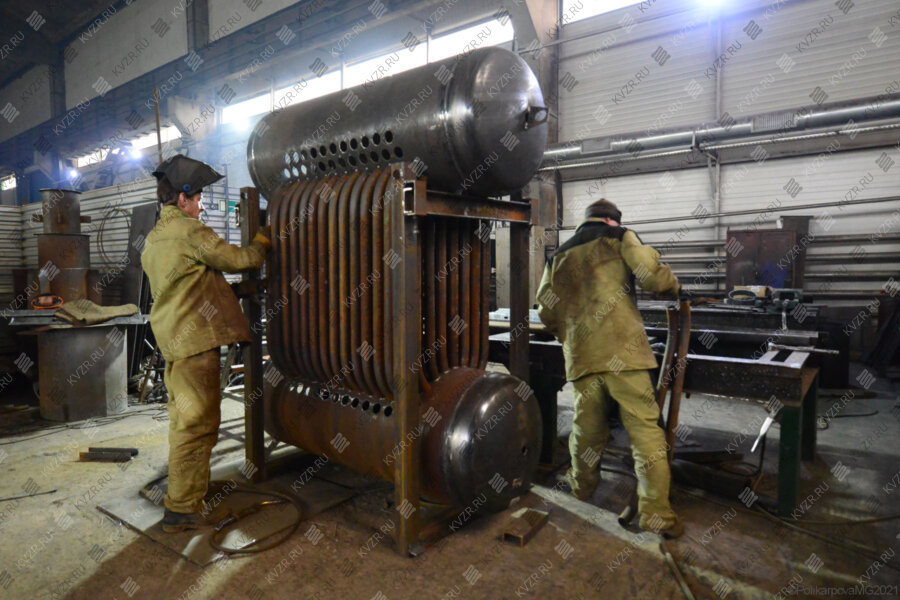

Трубная система, выполнена в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур агрегата через боковые коллекторы.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам. В угольных котлоагрегатах в качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшает условия теплообмена. На нижних коллекторах боковых экранов имеются продувочные штуцеры.

В котле размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты теплогенератора.

Паровой котел барабанного типа имеет штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, смонтированы сепарационное устройство и труба ввода питательной воды. Трубная система собрана на общей раме.

Барабанный паровой котел принцип работы

Топливо сгорает в топке. Для обеспечения нормальной работы агрегата необходимо непрерывно подавать в топку к горячему топливу воздух, обеспечивать определенную скорость движения горячих газов по газоходам котлоагрегата, удалять в атмосферу продукты горения.

Движение воздуха и продуктов горения в твердотопливных моделях осуществляется при помощи тягодутьевых устройств, включающих в себя дымосос и дутьевой вентилятор. Движение воздуха, и продуктов горения в газовых и жидкотопливных моделях осуществляется при помощи вентилятора наддувной горелки.

При сжигании топлива в топке образуются дымовые газы высокой температуры. Эти газы проходят по газоходам теплогенератора, омывая пучки труб, по которым циркулирует питательная вода барабанного парового котла. В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар. Воздух в топку подается вентилятором через зазоры в колосниках. Охлажденные дымовые газы с помощью дымососа через дымоходы и дымовую трубу удаляются в атмосферу. Горячие газы омывают трубную систему, нагревают воду, производят насыщенный пар температурой до 170 градусов.

Водный режим барабанного парового котла осуществляется в соответствии с руководством по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Подбор водоподготовительной установки производится на основании химического анализа воды.

Купить барабанный паровой котел

Для того чтобы купить паровой барабанный котел с естественной циркуляцией, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.
