Паровой автоматический котел на угле

Твердотопливный автоматический паровой котел на угле

• паропроизводительность от 500 до 1000 кг/ч;
• автоматическая подача угля в топку;
• топка - ретортная;
• температура пара до 170 градусов;
• топливо – каменный и бурый уголь;
• давление не более 0,8 МПа.

Паровой котел твердотопливный на угле с автоматической подачей устанавливается в производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды.

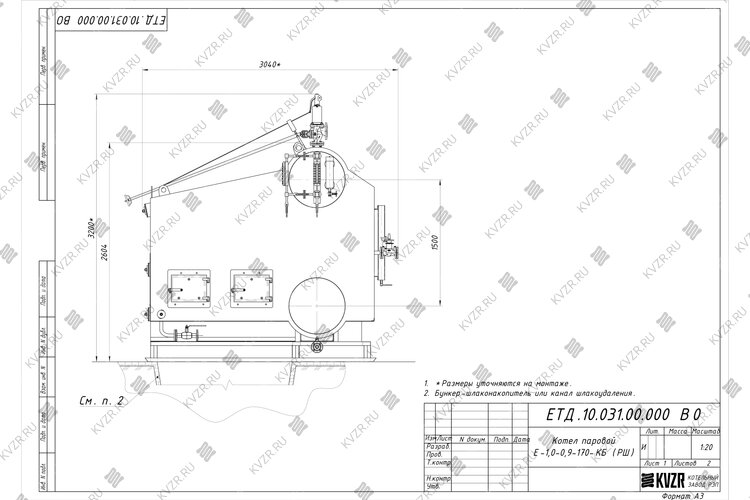

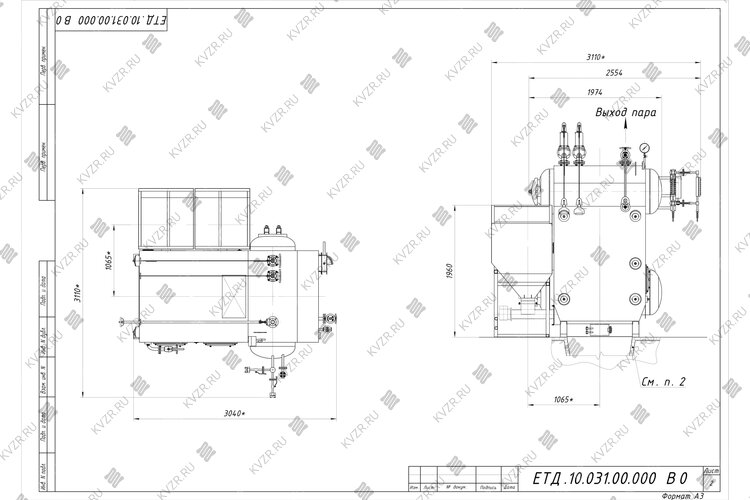

Угольный паровой котел с автоподачей устройство и описание

Паровой котел на угле промышленный с автоматической подачей изготавливается стальным двух барабанным с естественной циркуляцией с экранированной топочной камерой, ретортной горелкой и автоматической шнековой подачей угля. Котел работает с принудительной подачей питательной воды.

Конструкция котлоагрегата состоит из: трубной системы с барабанами, ретортной топки, натрубной теплоизоляции с каркасом и обшивкой, системы питания, системы управления, тяговое устройство, бункера, шнекового питателя, котельного блока с конвективными пакетами.

Реторта расположена в подовой части агрегата. В топке имеется дверка для обслуживания и розжига ретортной горелки и топки. Теплообменный блок упирается в опорную раму в которую устанавливается ретортная горелка. Пламенная голова ретортной горелки – наружняя приемная часть реторной горелки, крепится к нижней части расходного бункера.

Шнековый питатель подает топливо из расходного бункера на реторту. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.

Бункер к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.

Промышленный автоматический паровой котел на твердом топливе состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.

Паровой автоматический котел на угле – принцип работы

Паровой котел для сжигания угля работает в полностью автоматическом режиме. Автоматика осуществляет розжиг, запуск, работу и остановку котла, подачу топлива с контролем производительности по заданной температуре теплоносителя. Топливо двигается из бункера за счет шнека. Пламя горелки направляется вверх. Воздух, поступающий в область горения, поддерживает интенсивность пламени и охлаждает реторту, что предотвращает перегрев оборудования. Горелка снабжена отверстиями, через которые проникает вторичный воздух. Подача воздуха осуществляется в зависимости от объема поданного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.

Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.

Автоматическое регулирование работы парового твердотопливного котла включает в себя контроль и регулировку следующих параметров:

• разряжения в топочной камере;
• давления теплоносителя на выходе;
• температуры теплоносителя на выходе;
• содержания кислорода в дымовых газах;
• наличие давления в системе пожаротушения топливопровода;
• контроля факела; контроля минимального расхода теплоносителя.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований:

• Инструкции по эксплуатации;
• Правил технической эксплуатации тепловых энергоустановок.

Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».

Паровой котел на твердом топливе угле должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе паровой автоматический угольный котел подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).

Гарантийный срок - 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Купить паровой автоматический котел на угле

Для того чтобы купить угольный автоматический паровой котел, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
