Паровые жаротрубные котлы

Жаротрубный котел паровой

Российский котельный завод «РЭП» производит широкий выбор жаротрубных паровых котлов для промышленных и производственных котельных – с ручными, автоматическими топками и российскими и импортными горелками, на твердом топливе, каменном и буром угле, природном газе, дизеле, мазуте, отработанном масле. На нашем официальном сайте вы можете подобрать и купить жаротрубный паровой котел по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели жаротрубных цилиндрических паровых котлов, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем жаротрубные паровые котлы во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Жаротрубный паровой котел назначение

Отечественный жаротрубный цилиндрический паровой котел применяется для технологических нужд в сельскохозяйственном производстве для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей - для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды, для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов, а также  для отопления и горячего водоснабжения производственных зданий и промышленных котельных.

Котел паровой жаротрубный характеристики

Котлоагрегаты бывают высокого и низкого давления.

Жаротрубные горизонтальные паровые котлы высокого давления вырабатывают пар температурой до 170 градусов и давлением до 0.9 МПа. Паровые установки данного типа применяются в особых технологических процессах, где требуется интенсивный нагрев материала, чтобы процесс происходил быстро. Также исходное высокое давление пара позволяет его транспортировать на более удаленные расстояния от котельной.

Агрегаты низкого давления до 0.07 МПа вырабатывают пар до 115 градусов, не требуют регистрации в органах Ростехнадзора.

Жаротрубный паровой котел описание

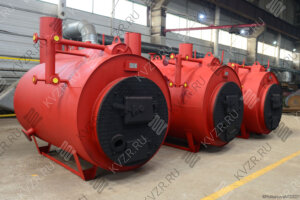

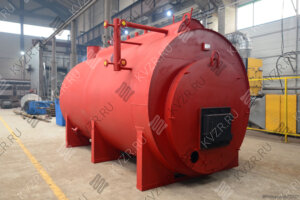

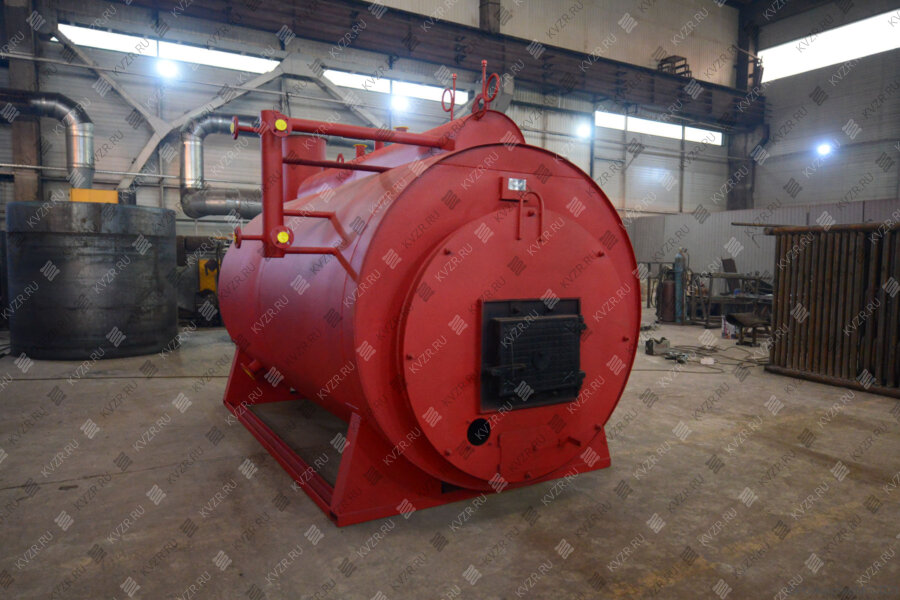

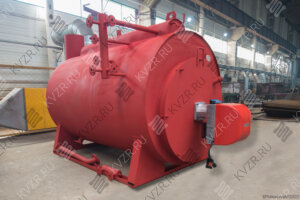

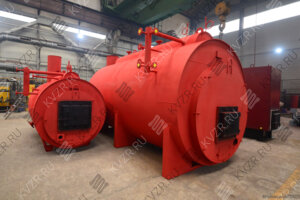

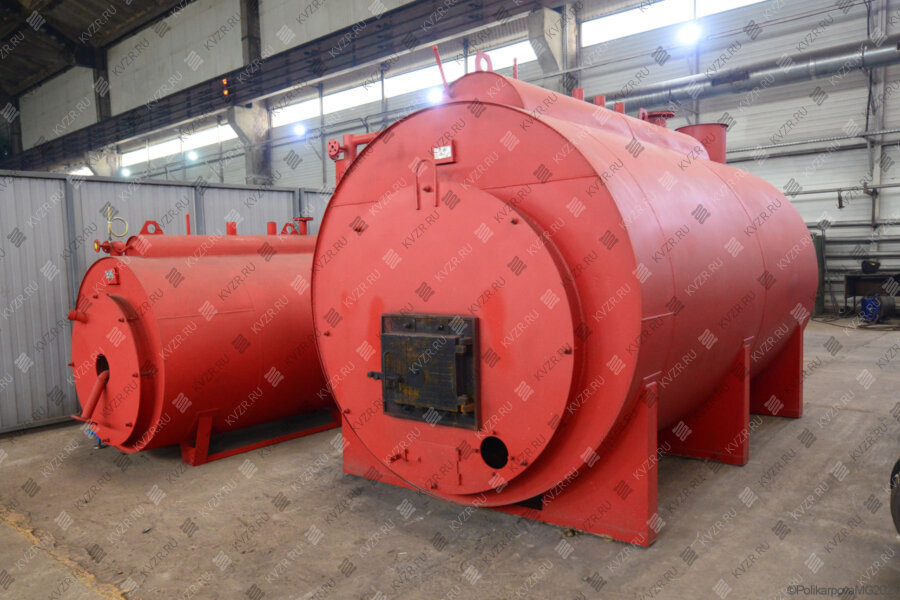

Горизонтальный паровой котел жаротрубный производительностью 300-1600 кг пара в час представляет собой стальной цилиндрический агрегат с колосниковой слоевой топкой и автоматикой.

Котельные установки состоят из двух горизонтальных труб из листа 5. Пространство между цилиндрическими обечайками заполняется водой, сверху блока устанавливается паросборник, для сбора образующегося насыщенного пара. Для снижения температуры уходящих газов и достижения высокого КПД в хвостовой части топочной камеры устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель. Горячие газы выходят из топки в верхней части парообразователя и сразу поступают в дымовую трубу. Дымосос не требуется, круглый паровой котел работает на самотяге.

Жаротрубный котел паровой устройство

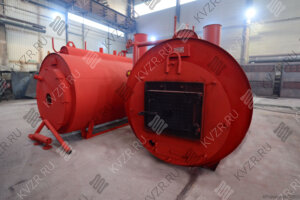

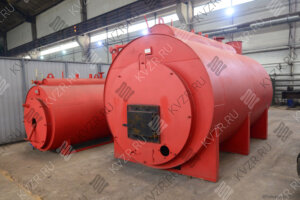

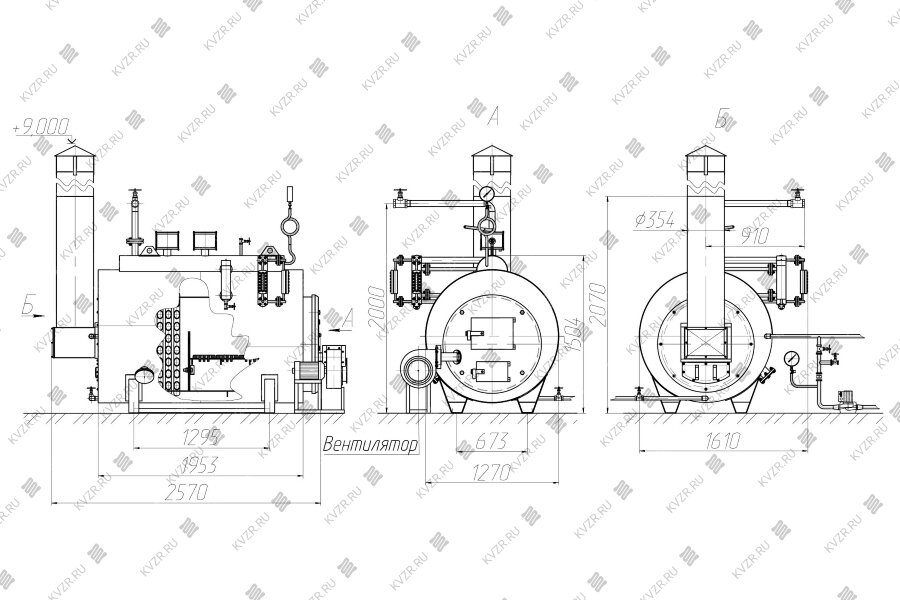

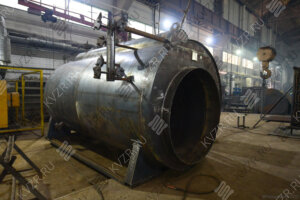

Жаротрубный цилиндрический котел для пара представляет собой одножаровую горизонтальную конструкцию и состоит из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

В верхней части теплогенератора приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.

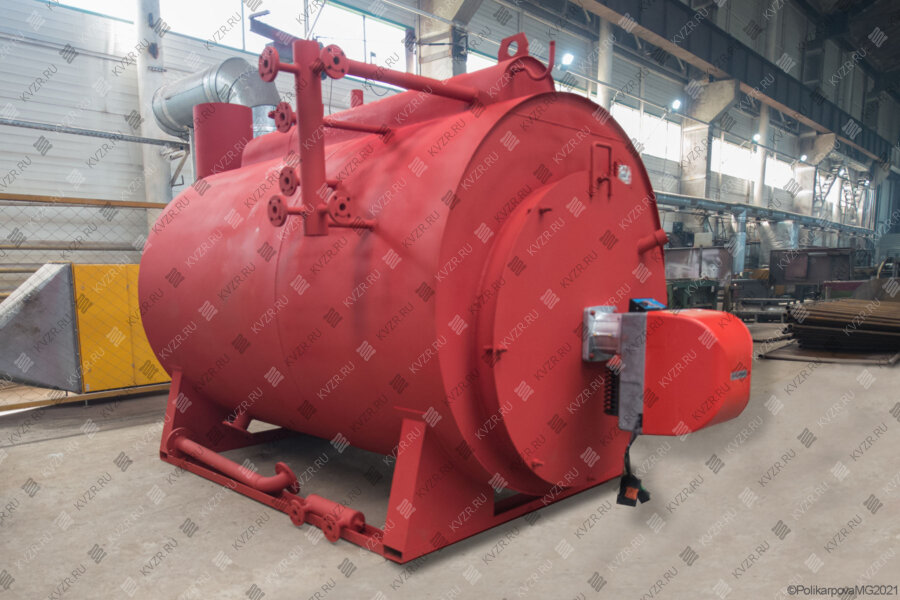

К фронтовой стороне котлоагрегата крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части агрегата.

Производственный стальной паровой котел цилиндрический запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между агрегатом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от теплогенератора, устанавливается запорное устройство. На агрегате имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы, периодической продувки котловой воды, для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

Жаротрубный котел для пара в передней части жаровой трубы в верхней части имеет легкоплавкую пробку – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в паровой установке понижается давление пара. Такая конструкция обеспечивает безопасность агрегата. Жаротрубный паровой котел цилиндр на боковой части корпуса имеет датчик уровней воды, связанный с паровым и водным пространством аппарата соединительными трубками.

На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котлоагрегата соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.

Жаротрубный паровой котел принцип работы

В принцип работы промышленных жаротрубных паровых котлов положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней его части.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки теплогенератора, пар образуется при испарении нагреваемой воды и собирается в верхней части, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Температура сухого насыщенного пара в агрегате регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной ниже таблице соответствия давления и температуры.

Таблица зависимости температуры пара от давления

Безопасная эксплуатация паровых установок обеспечивается автоматикой и устройством самих агрегатов.

Заводская автоматика твердотопливных жаротрубных паровых котлов ограничивает предельно допустимые давление и температуру пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане. Автоматика по заданному давлению производит управление вентилятором и, следовательно, интенсивностью горения. Автоматика газовых и жидкотопливных моделей по заданному давлению производит управление горелочным устройством и, следовательно, интенсивностью горения.

Вода для жаротрубных паровых котлов подготавливается в соответствии с руководством по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Подбор водоподготовительной установки производится на основании химического анализа воды.

Купить жаротрубный котел паровой

Для того чтобы купить жаротрубный котел паровой, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн.
