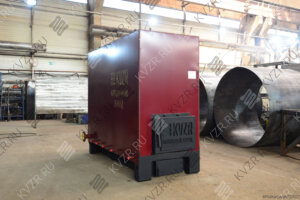

Водогрейные котлы КВ имеют различную конструкцию и технические характеристики, это позволяет подобрать вариант для любой существующей или вновь строящейся промышленной отопительной или модульной котельной.
Основное назначение водогрейных котлов КВ это отопление и горячее водоснабжение жилых, административных зданий и производственных предприятий, промышленных помещений и работа в системе вентиляции, например для шахт. Они устанавливаются в стационарных, пристроенных отопительных котельных или покупаются для работы в блочно-модульных котельных МКУ и БМК.
Стальные водогрейные котлы предназначены для работы в закрытых и открытых системах теплоснабжения с принудительной циркуляцией воды. Параметры работы теплогенераторов - температура нагрева воды 115 градусов, давление от 0.3 до 0.6 МПа.
На сегодняшний день на рынке существует огромное разнообразие различных типов водогрейных котлов. Различие в типах котлов происходит в зависимости от его конструкции и технических характеристик.
Подбор типа водогрейного котла зависит от назначения ваших отапливаемых помещений, отапливаемой площади, требуемой мощности и степени надежности теплоснабжения, степени автоматизации и вида топлива на котором остановили свой выбор.
Виды водогрейных котлов зависят от вида топлива используемого для сжигания в котле и технических характеристик теплоносителя.
На российском рынке водогрейных котлов различают следующие виды по маркам топлива:
Твердотопливные виды водогрейных котлов в свою очередь делятся на:
Жидкотопливные виды водогрейных котлов разделяются на:
Классификация водогрейных котлов на газе происходит в зависимости от давления газа применяемого в горелочном устройстве:
Универсальные и комбинированные котлы классифицируются по совместно работающим видам топлива:
Классификация водогрейных котлов отечественного производится в зависимости от типа топочного устройства или горелочного устройства.
Классификация водогрейных котлов на твердом топливе производится на следующие типы:
Ручные твердотопливные котлы работают на колосниковых решетках или топках типа ОУР. Заброс твердого топлива в топку производится вручную кочегаром, выгреб шлака также вручную. Данные типы топок устанавливаются с водогрейными котлами мощностью от 150, 200 КВт до 1 МВт. По спец заказу наш завод изготавливает котельные установки с ручными топками мощностью до 2.5 МВт.
Полумеханические топки устанавливают на водогрейных котлах мощностью от 800 кВт до 3 МВт. Это топки типа РПК и ЗП РПК. Данные типы топок имеют ряд поворотных колосников, которые кочегар поворачивает по мере накопления шлака на колосниковой решетке. Шлак ссыпается в канал шлакоудаления, где механический транспортер ТС 2-30 удаляет шлак за пределы котельной. В топке ЗП РПК также устанавливается механический транспортер и забрасываетль, которые подают топливо на колосниковую топку. Топки типа ЗП РПК устанавливаются на водогрейные котлы мощностью от 1 МВт.
Механические водяные котлы на твердом топливе работают с механическими топками различного типа в зависимости от мощности. Водогрейные котлы мощностью от 0.8 МВт до 3 МВт работают с механическими топками с шурующей планкой типа ТШПМ. Водогрейные котлы мощностью от 1.5 МВт работают с более сложными и дорогими топками ТЛПХ - с ленточным колосниковым полотном прямого хода. Для работы данных промышленных водогрейных котлов в котельной также устанавливаются механические транспортеры топливоподачи и шлакоудаления.
Классификация водогрейных газовых и жидкотопливных котлов в зависимости от вида горелочного устройства:
Горелки работающие под наддувом в своей конструкции имеют встроенный вентилятор, который под наддувом подает в топку газовую смесь. Для таких горелок дымосос не требуется. Такая конструкция обычно предусмотрена у импортных горелок.
Котлы с горелками работающие под разряжением требую установки в котельной дымососа. Такая конструкция обычно предусмотрена в горелках отечественного производства.
Марки российских водогрейных котлов для котельных отечественных и зарубежных производителей могут быть по ГОСТ 30735 или согласно бренду и товарному знаку.
Пример обозначения марки - водогрейный котел КВр-0.63 К, КВм-2.5 КБ, КВС-2.0.
В конце обозначения водогрейного котла используются буквы обозначающие характеристику и вид топлива:
Пример обозначения марки водогрейных котлов КВр-0.8 КБ, КБД-0.2, КВм-1.0 КБ, КВ-0.2 Д, КВа-0.4 ЛЖ, КВа-3.0 ГЛЖ, КВа-2.0 М, КВС-4.0 ГЛЖ.
В маркировке водогрейных котлов используется указание мощности и производительности в МВт.
Может применяться указание температуры нагрева воды - 95 или - 115 градусов.
В конце обозначения может быть указание на вид тип топочного устройства:
Пример обозначения марки водогрейных котлов КВр-0.6-95 К, КВр-0.4-95 ОУР, КВм-1.86-115 ШП, КВм-2,5 ТШПМ, КВа-3.0 ГЛЖ.
Производство водогрейных котлов осуществляют многие зарубежные и отечественные котельные заводы, зачастую в маркировке продукции применяется название завода изготовителя. Самые известные производители водогрейных котлов:
Характеристики водогрейных котлов российского производства по степени автоматизации процесса горения:
Гидравлическая схема водогрейных котлов исключает образование застойных зон и перегрев поверхностей нагрева. Высокие скорости воды в трубной системе позволяют эксплуатировать котлы без водоподготовки.
Большой объем топочной камеры обеспечивает более полное выгорание топлива, низкий механический и химический недожог, обеспечивает удобство эксплуатации.
Водогрейные котлы с развитой конвективной поверхностью нагрева имеют температуру уходящих газов не более 200 °С и минимально возможные потери с уходящими газами.
Котлы разработаны с целью снижения прямых затрат при производстве тепловой энергии и нагрева воды за счет эффективного сжигания топлива, удобства монтажа и эксплуатации.
Газомазутные водогрейные стальные котлы КВа и твердотопливные стальные водогрейные котлы КВр, КВм собираются из однотипных элементов. Дымовые газы покидают топки через верхние проемы в задних стенках и омывают конвективные поверхности потоком, направленным сверху вниз.

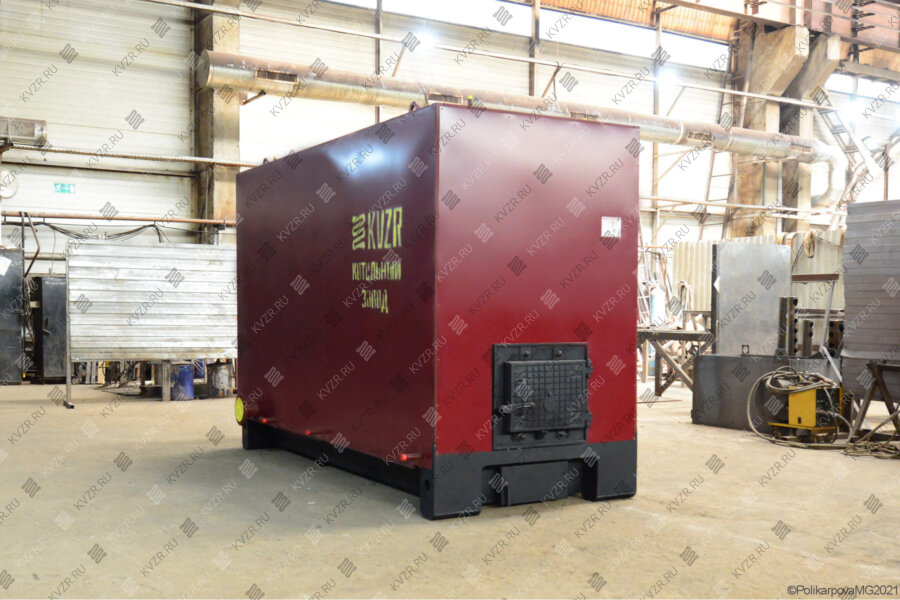

Водогрейные котлы КВ имеют двухблочное или моноблочное устройство. Все газомазутные и жидкотопливные котлы выполняются моноблоком, в твердотопливных котлах мощностью от 1 МВт топка может быть выполнена отдельным блоком.

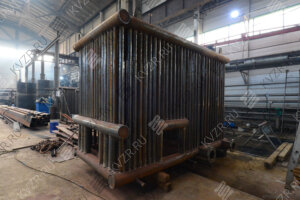

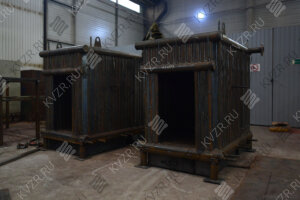

Для всех моделей котлов топочное пространство и конвективная часть представляет собой трубы, вваренные в системы коллекторов, по которым течет теплоноситель. Водогрейные котлы, имеющие такое устройство называются прямоточные, водотрубные, гладкотрубные. Водяной поток направляется по трубной части системой перегородок. Гидравлика котла рассчитывается таким образом, чтобы движение потока было с одинаковой скоростью и равномерным, для избежания застойных зон в отдельных частях трубной системы или наоборот превышения сопротивления котла выше оптимального уровня. Топочная часть водяного котла полая, в ней происходит сжигание топлива. Конвективный блок состоит из конвективных пакетов. Конвективный пакет набирается из U-образных панелей. Трубы расположены в шахматном порядке. Конвективные трубы привариваются к вертикальным стоякам. Панели водогрейного котла КВ при ремонте легко демонтируются даже в ограниченном пространстве (при ширине проходов между котлами в полтора метра).
Водотрубные водогрейные котлы экранированы газоплотной полосой между трубами топки, такое устройство обеспечивает отсутствие присосов воздуха при горении, и предотвращает задымление в котельной.

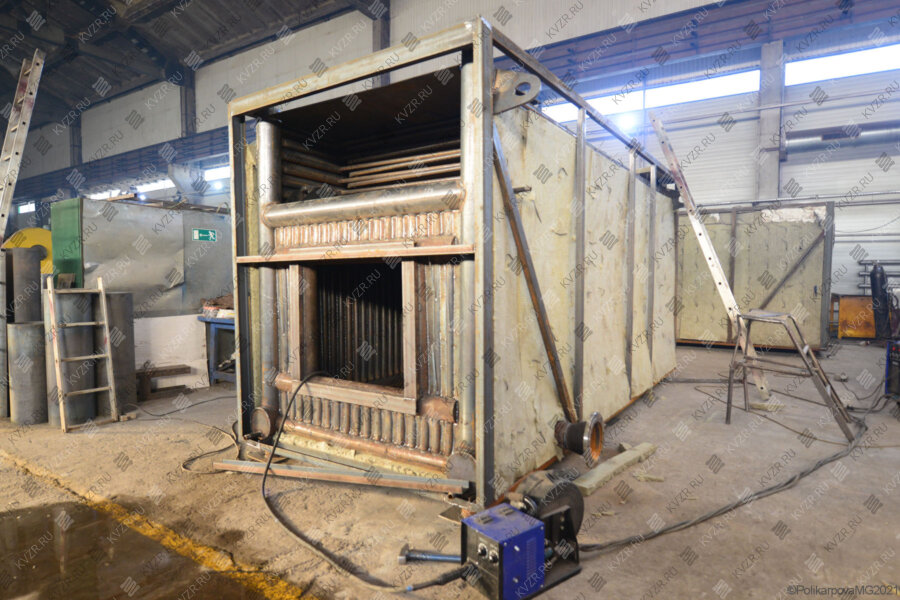

Устройство обмуровки водогрейных котлов - легкая, съемная. На газоплотный блок трубной системы устанавливается каркас, на стальные полосы привариваются шипы, на которые крепятся теплоизоляционные плиты. Обмуровка выполняется из оцинкованной или листовой стали и устанавливаемой на каркас из профильной трубы или швейлера.
Водогрейные котлы водотрубные прямоточные просты в обслуживании и ремонте благодаря наличию в обмуровке устройства доступа для осмотра и очистки системы труб снаружи.
В нижней части конвективных пакетов находится зольный бункер с лазом для очистки от зольных отложений и осмотра труб конвективного пучка.
Для контроля за работой и обеспечения безопасных условий эксплуатации водогрейные котлы КВ оснащаются:
Запорная арматура служит для отвода воды из котла в тепловую сеть, подвода обратной воды, слива воды из котла, для периодической продувки и удаления шлама.
Контрольно-измерительные приборы (термометры и манометры) обеспечивают измерение давления и температуры на входе и выходе воды из котла.
Приборы безопасности обеспечивают отключение подачи топлива при достижении предельных значений температуры и давления воды в котле.
Автоматика котлов предназначена для управления работой водогрейных котлов и предупреждения аварий с помощью световой и звуковой сигнализации.
Функциональные возможности автоматики позволяют произвести ручной пуск и автоматическую остановку котла.
Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала производится при:
Степень автоматизации | Вид топки | Применяемое топливо |
---|---|---|
ручная |
| уголь, дрова, уголь-дрова |
полумеханическая |
| уголь |
механическая |
| уголь |
автоматическая | вихревая | опилки, пеллеты, щепа, кора, стружка, лузга |
горелка | газ, дизель, мазут, отработка |

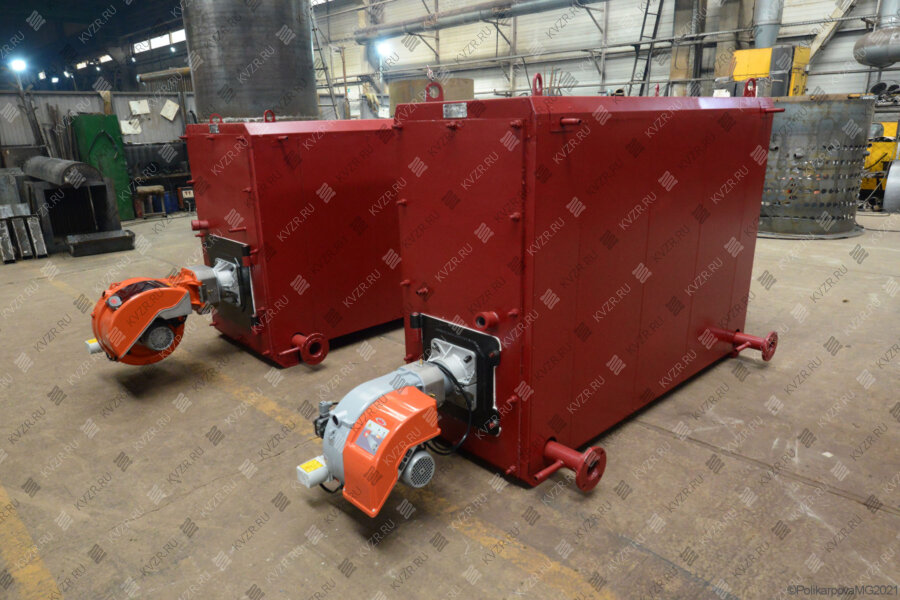

Топки газовых, дизельных и мазутных водогрейных котлов КВа представляют собой часть трубной системы, в которой происходит горение топлива. Регулирование процесса горения производится горелкой. Котлы производства котельный завод "РЭП" могут работать с различными видами горелочных устройств импортного и отечественного производства, для этого на фронтальной плите изготавливаются отверстия и крепления под подобранную горелку. В зависимости от типа горелки меняется конструкция котла, с учетом раскрытия и длины факела определяется размер топочной камеры котла.
Твердотопливные водогрейные котлы КВр, КВм выполняются с различными вариантами топочных устройств, от которых зависит конструкция и устройство трубной части. Применяемые типы топок:

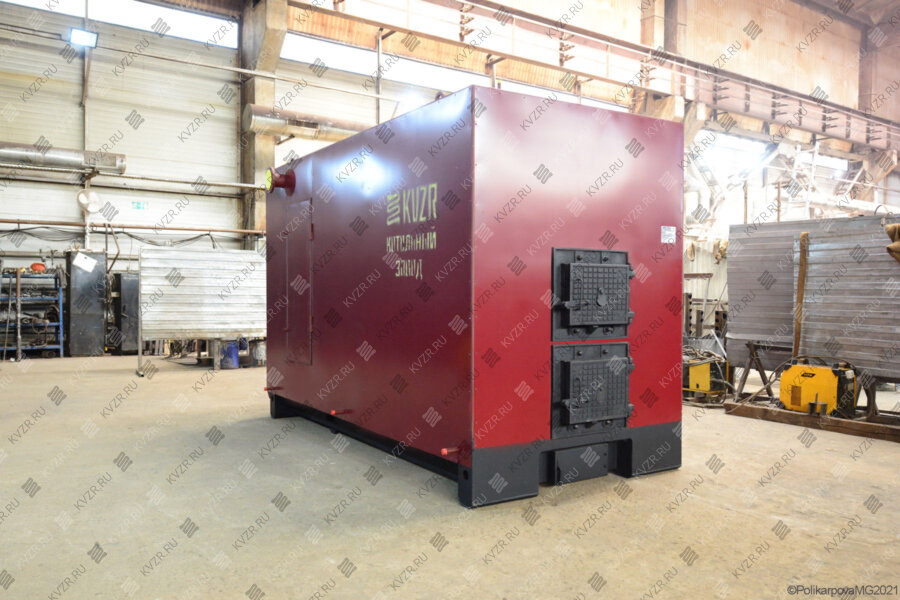

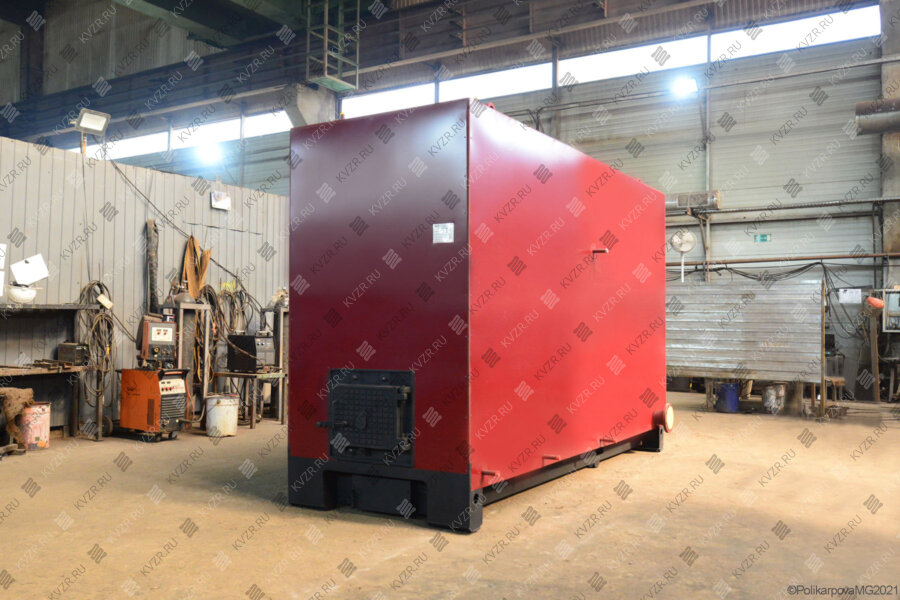

Водогрейные котлы на твердом топливе КВр с ручными топками устанавливаются в отопительных котельных с ручными топливоподачей и шлакоудалением. Блок водогрейного котла и топка имеют моноблочное устройство и цельную конструкцию.

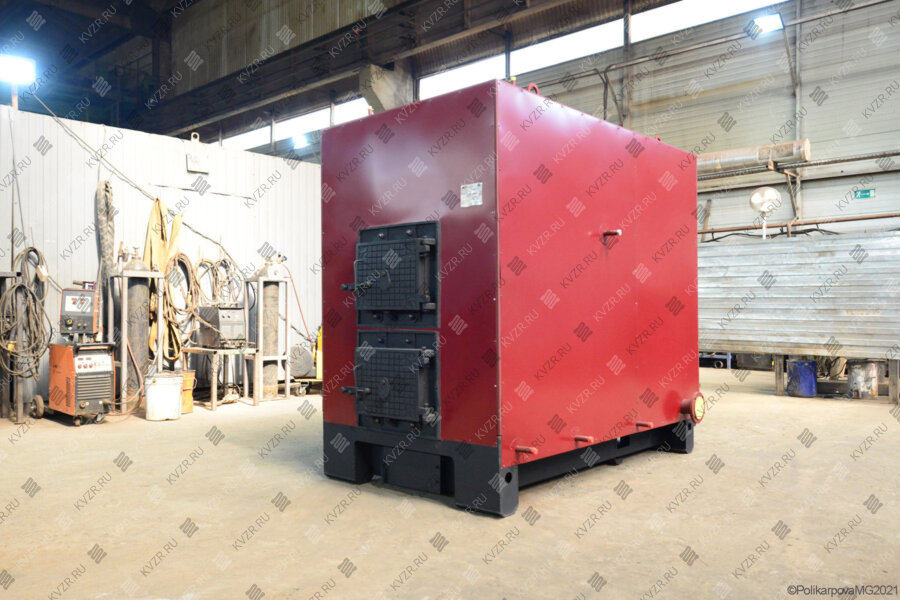

На фронте котла выполнена топочная загрузочная дверка. При применении котла для сжигания дров и брикетированных древесных отходов, на фронте котла для удобства обслуживания выполняется две топочные загрузочные дверки.
Загрузка угля осуществляется с фронта котла через топочную дверь вручную. Распределение угля по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм (2 – 3 диаметра среднефракционного куска топлива). При работе на дровах и брикетированных древесных отходах загрузка топлива осуществляется с фронта котла через верхнюю и нижнюю топочные дверцы, вручную. Распределение топлива, при сжигании мелкофракционных древесных отходов, по топочной решетке должно быть равномерным, высота слоя должна быть не более 200 мм, загрузка крупных дров и брикетированных древесных отходов по высоте допускается до нижней кромки проема верхней загрузочной дверки.
Провал шлака происходит через отверстия в колосниках и обратно через загрузочную дверцу в котельный зал.
Водогрейные котлы с ручной колосниковой топкой - КВр-0,15, КВр-0,2, КВр-0,3, КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,4, КВр-1,6, КВр 2,0.
Водогрейные котлы КВр, работающие без дымососа, мощностью 0,15-1,25 Гкал. Данные модели разработаны специально для работы на самотяге. Конструкция котлов серии "HEATEXPERT" обеспечивает КПД более 80 %, надежную работу без дымососа и не имеет никаких препятствий в работе и запуске в переходный период. Это обеспечивает установка системы регулирования тяги и дутья.
При пуске котла при плюсовых температурах на улице, газы через обводной газоход, не имея на своем пути никакого сопротивления, свободно выходят из топочной части котла и двигаются по обводному газоходу, разогревают дымовую трубу. После установления стабильного режима горения слоя топлива, обводной газоход перекрывается, и газы двигаются уже через конвективные пакеты. Водогрейный котел на самотяге выходит на мощность, КПД максимально. Устройство водогрейного котла данной модели запатентовано.
Водогрейные котлы на самотяге - КВр-0,15, КВр-0,25, КВр-0,3, КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25.

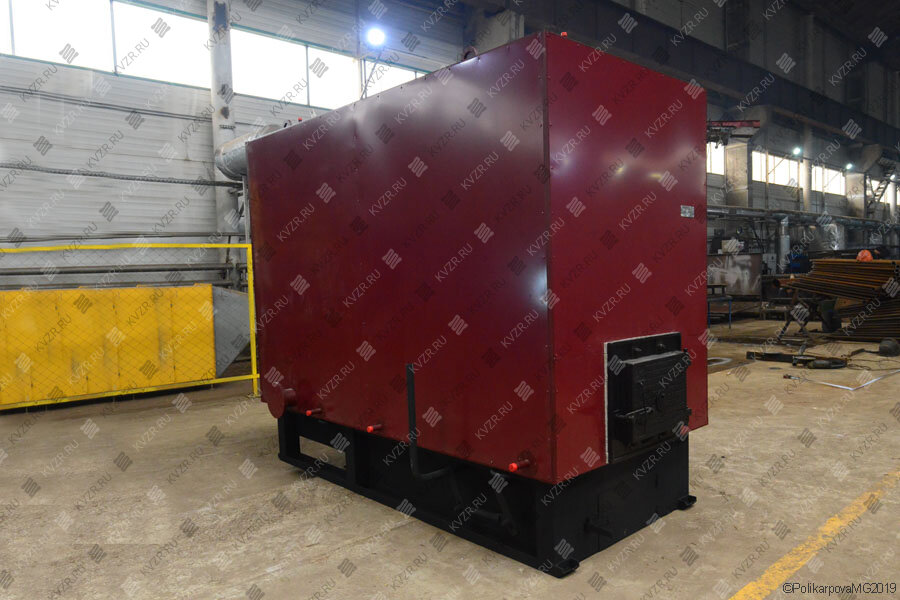

Водогрейные котлы КВм с топкой РПК устанавливаются в котельных с ручной топливоподачей и механическим устройством шлакоудаления. Котел и топка изготавливаются двумя блоками, стыкующимися на монтаже. Топливо в топку котла подается ручным способом через загрузочную дверцу и сжигается на слоевой топке, под которую вентилятором подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.
Водогрейные котлы с топкой РПК - КВр-0,4, КВр-0,5, КВр-0,6, КВр-0,8, КВр-1,1, КВр-1,25, КВр-1,6, КВр-2,5.
Водогрейные котлы КВм с топкой ЗП РПК устанавливаются в котельных с механическими топливоподачей и шлакоудалением. Устройство водогрейного котла с ЗП РПК организовано следующим образом. На фронте установлена плита для крепления забрасывателя ЗП 400 или ЗП 600, на фронте и на боковой стенке котла установлены дверки для обслуживания топки шуровки, очистки и контроля процесса горения. Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя.
В топках механизирован заброс топлива на колосниковую решетку, шуровка слоя топлива и шлакозолоудаление выполняется ручным способом. Нагрузка топки регулируется изменением подачи топлива питателем, а также изменением количества подаваемого воздуха. Колосниковую решетку котла набирают из поворотных колосников. Сброс шлака происходит через проем, образующийся на топке при повороте опрокидывающихся колосников.
Водогрейные котлы с топкой ЗП РПК - КВм-1,25, КВм-1,4, КВм-1,6, КВм-2,0, КВм-2,5, КВм-3,0, КВм -3,5, КВм-4,0.

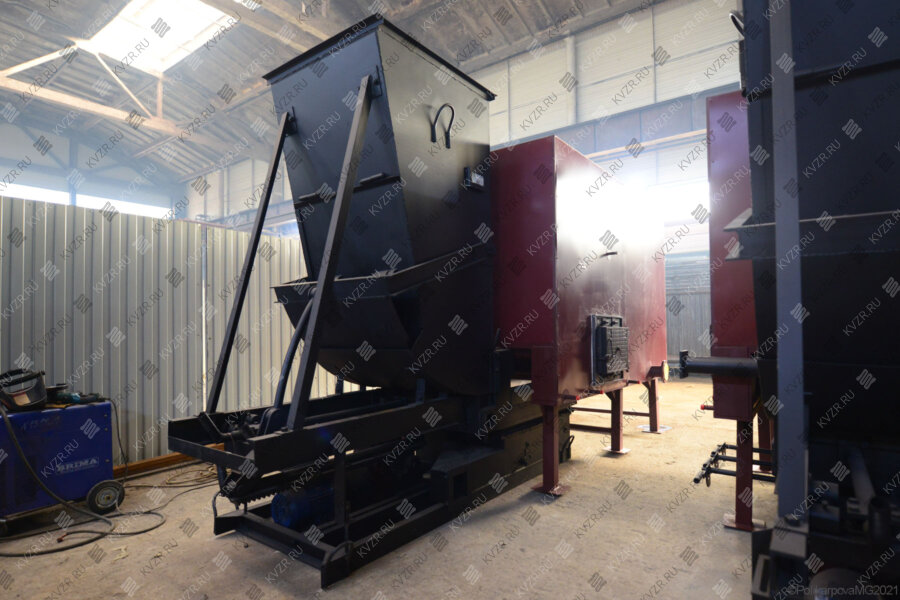

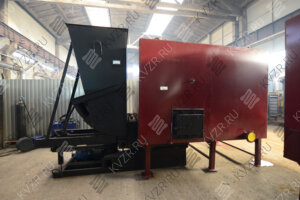

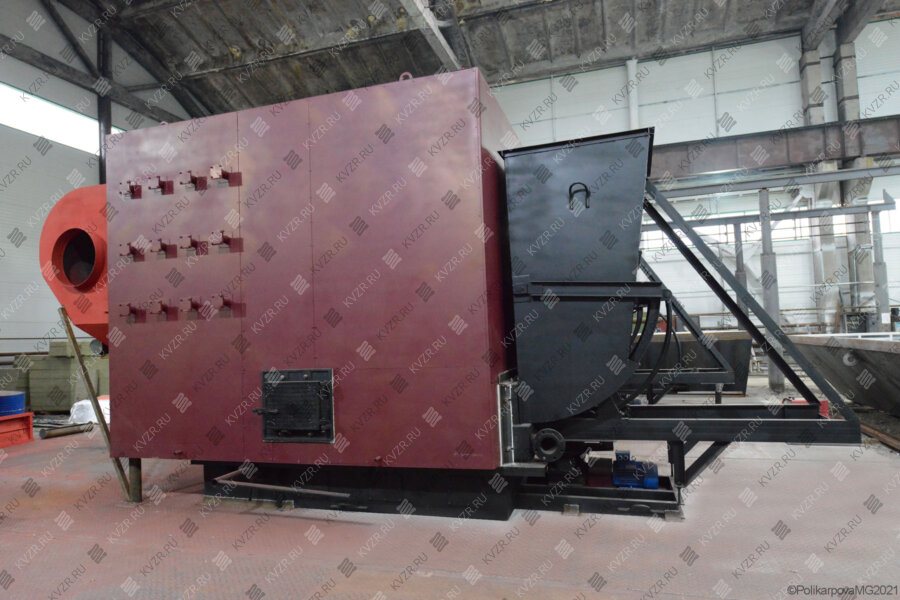

Водогрейные котлы КВм с механической топкой с шурующей планкой ТШПМ устанавливаются в котельных с механическими устройствами топливоподачи и шлакоудаления. С фронта блока котла устанавливается топка. Блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПм состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора. Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке.
Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. В задней части топки водогрейного котла имеется устройство для дожига и опрокидывания прогоревшего шлака в канал шлакоудаления. Удаление шлака из канала производится транспортером шлакозолоудаления.
Водогрейные котлы с топкой ТШПМ - КВм-0,8, КВм-1,0, КВм-1,1, КВм-1,25, КВм-1,6, КВм-2,5.
Водогрейные котлы КВм с механической топкой с ленточной цепной решеткой прямого хода ТЛПХ устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на раму топки. Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ состоит из угольного ящика, рамы с приводом и ведущим и ведомым валами, передвигающими ленточное колосниковое полотно, состоящее из трех типов колосников: крайних, ведущих и ведомых. Топливо подается транспортером углеподачи ленточного либо скребкового типа, через угольный ящик самотеком поступает на решетку, где сжигается в слое 100-200 мм.
Определенная толщина слоя топлива на колосниковой решетке поддерживается при помощи устройства регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи. Под решеткой организованы камеры (зоны), куда подается необходимый воздух для горения. Подача воздуха в водогрейный котел должна быть непрерывна (иначе происходит спекание слоя и пережог колосников) и регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котла. Удаление шлака с колосниковой решетки происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.
Водогрейные котлы с топкой ТЛПХ - КВм-1,6, КВм-2,5, КВм-3,0, КВм-4,0.
Водогрейные котлы КВм с механической топкой с ленточной решеткой заднего хода ТЛЗМ с пневмомеханическим забрасывателем ЗП устанавливаются в отопительных котельных с механическими топливоподачей и шлакоудалением. Блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер забрасывателя ЗП-400 подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛЗМ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.
Данные модели водогрейных котлов применяются при реконструкции котельных с водогрейными котлами типа ДКВР и КЕ, работающих в водогрейных режимах. Их установка позволяет произвести минимальные изменения в строительных сооружениях, фундаментах и системах топливоподачи и шлакоудаления существующей котельной.
Водогрейные котлы с топкой ТЛЗМ - КВм-3,0, КВм-3,5, КВм-4,0.

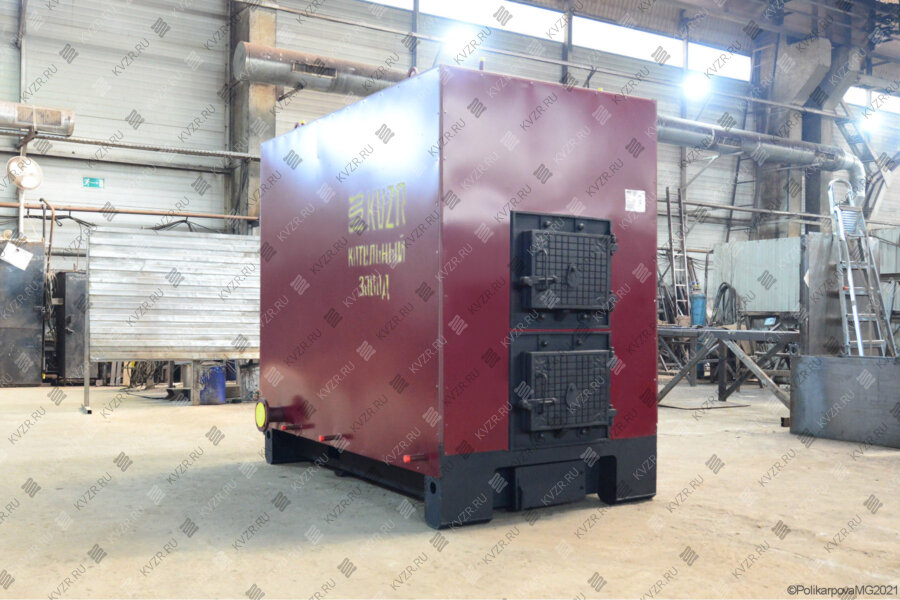

Водогрейные котлы КВр КД имеют конструктивное устройство специально для сжигания древесного топлива, с учетом его характеристик, что гарантирует высокое КПД котла и его надежную работу именно на этом виде топлива.
Устройство котла КВр для сжигания дров отличается от угольных котлов:
Водогрейные котлы на дровах - КВр-0,25 КД, КВр-0,35 КД, КВр-0,47 КД, КВр-0,58 КД, КВр-0,7 КД, КВр-0,8 КД, КВр-1,0 КД, КВр-1,1 КД.
Жаротрубные водогрейные котлы КВ производства КЗ "РЭП" могут работать как в паровом, так и водогрейном режиме. Для перевода котлоагрегата в паровой режим вносятся изменения в обвязку котла. Агрегаты выпускаются в трех модификациях - на природном газе, дизельном топливе и твердом топливе. В модели котла для сжигания твердого топлива устанавливается неподвижная колосниковая решетка, в газовых и жидкотопливных моделях устанавливаются горелки Ecoflam и UNIGAS.
Теплоагрегат представляет собой одножаровую горизонтальную конструкцию. Два цилиндра разного диаметра вставлены один в другой и соединены между собой фланцами. Сверху расположен паросборник. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб. К фронтовой стороне котельной установки крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.
Водогрейные жаротрубные котлы КВ - КВ-300 (0,22 МВт), КВ-500 (0,37 МВт), КВ-700 (0,52 МВт), КВ-1000 (0,74 МВт).

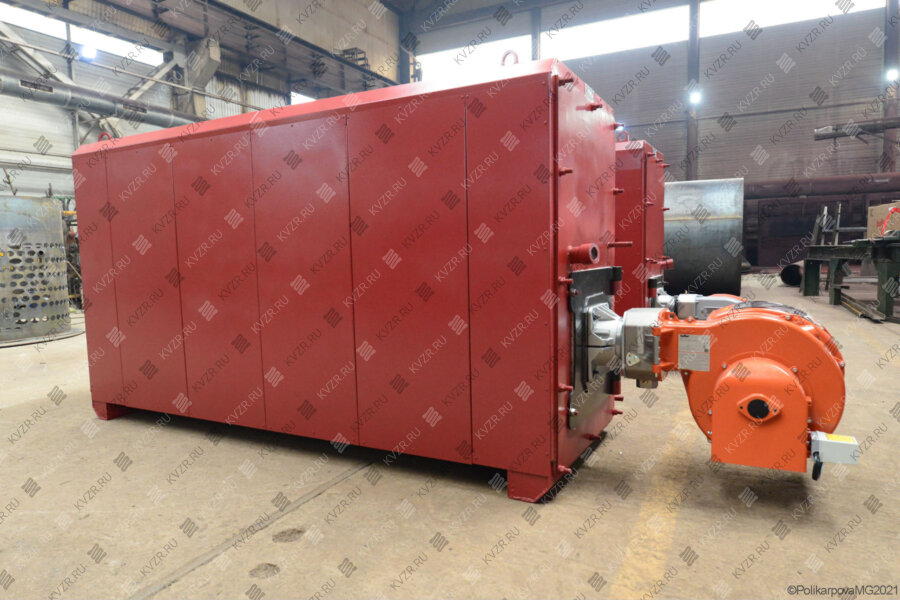

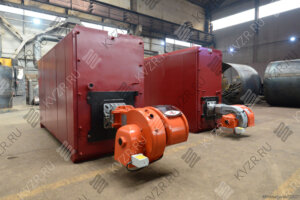

Водогрейные котлы КВа мощностью 0,4 - 4,0 МВт, состоят из топочной и конвективной части. Топка оснащается дверкой с отверстием под крепление горелочных устройств для сжигания жидкого и газообразного топлива. Горелка устанавливается на шарнирах выполняя функцию люка, через который можно осматривать и ремонтировать топочную камеру. На пульте управления горелки задается диапазон температур, что позволяет автоматически изменять режим горения, поддерживая заданную температуру. При привышении заданных параметров горелка отключается. Для контроля процесса горения имеется гляделка со смотровым стеклом.
Конвективные поверхности нагрева располагаются за топочной частью, тем самым обеспечивая максимальный теплосъем от уходящих газов. Шахматная компановка труб в конвективных пакетах делает агрегат компактным.
Котел оснащается взрывным клапаном, который выполняет предохраняющую роль от возможных разрушений в связи с непредвидинным повышенеим давления в топочной камере.
Газовые и дизельные водогрейные котлы - КВа-0.4, КВа-0.8, КВа-1.0, КВа-1.5, КВа-2.0, КВа-2.5, КВа-3.0, КВа-3.5, КВа-4.0.
Водогрейные котлы на опилках и древесных отходах мощностью 0.15 - 1.5 МВт изготавливаются с вихревой топкой, шнеком и бункером. Агрегат может работать с очень сырым топливом до 60%. Теплоагрегат работает с такими древесными отходами как щепа, пеллеты, кора, стружка.
Котельный блок устанавливается на вихревую топку. Для усиления зажигания и повышения устойчивости горения при сжигании опилок высокой влажности применяется зажигательный пояс. Для этого облицовка топки выполняется из огнеупорного кирпича и шамотного бетона. Пояс зажигания в котором держится высокая температура препятствует теплоотдачи от факела, за счет чего происходит интенсивная сушка сырых опилок. Вихрь создается раздельной подачей воздуха. Для создания первичного вихря в зону топливоподачи высоконапорным вентилятором подается первичный воздух. Вторичный воздух подается вентилятором среднего давления для дожига и поддержания вторичного вихря.
Букер в своей конструкции содержит ворошитель, что предотвращает зависание опилок. Из бункера подача опилок в котлоагрегат подается шнековым питателем. Приводом питателя служит мотор редуктор. Во избежания воспламенения топлива в шнековом питателе в конструкции предусмотрено воздушное охлаждение выходного узла.
Бункер и привод питателя располагаются на общей раме. Конструкция бункера и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива. Котлоагрегат состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.
Котлоагрегат работает полностью в автоматическом режиме. С помощью автоматики происходит автоматический розжиг, запуск, работа и остановка агрегата. Также предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.
Водогрейный котел на опилках и древесных отходах - 0.15 МВт, 0.3 МВт, 0.5 МВт, 0.8 МВт, 1.0 МВт, 1.5 МВт.
