Котлы на естественной тяге

Марка
Конструкция котла
Вид
Цена, руб
От 0 рубДо 6457000 руб
Тип
Вид топки
Тяга
Топливо
Котел КВр-0.2 К
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.2
ТопливоТвердое, Уголь
Отапливаемая площадь, м²1200-2200
262 000 р. Цена с НДС
Автоматический угольный котел 0.2 МВт
Лизинг
Вид топкиРетортная, Автоматическая
Максимальная тепловая мощность, МВт0.2
ТопливоТвердое, Уголь
Отапливаемая площадь, м²1200-2200
628 000 р. Цена с НДС
Котел 500 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.5
ТопливоУголь
Отапливаемая площадь, м²3900-5500
470 000 р. Цена с НДС
Котел КВр-0.15 К
Лизинг
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.15
ТопливоТвердое, Уголь
Отапливаемая площадь, м²860-1600
255 000 р. Цена с НДС
Котел КВр-0.25 К
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.25
ТопливоТвердое, Уголь
Отапливаемая площадь, м²1500-2600
293 000 р. Цена с НДС
Котел уголь дрова
Вид топкиРучная, Колосники, ОУР
Максимальная тепловая мощность, МВт0.2
ТопливоУголь, Дрова, Твердое
Отапливаемая площадь, м²1200-2200
273 000 р. Цена с НДС
Котел уголь дрова
Вид топкиРучная, Колосники, ОУР
Максимальная тепловая мощность, МВт0.23
ТопливоУголь, Дрова, Твердое
Отапливаемая площадь, м²1350-2500
277 000 р. Цена с НДС
Котел уголь дрова
Вид топкиРучная, Колосники, ОУР
Максимальная тепловая мощность, МВт0.25
ТопливоУголь, Дрова, Твердое
Отапливаемая площадь, м²1500-2600
283 000 р. Цена с НДС
Котел уголь дрова
Вид топкиРучная, Колосники, ОУР
Максимальная тепловая мощность, МВт0.3
ТопливоУголь, Дрова, Твердое
Отапливаемая площадь, м²2300-3300
328 000 р. Цена с НДС
Котел 150 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.15
ТопливоУголь
Отапливаемая площадь, м²860-1600
255 000 р. Цена с НДС
Котел 200 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.2
ТопливоУголь
Отапливаемая площадь, м²1200-2200
262 000 р. Цена с НДС
Котел 250 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.25
ТопливоУголь
Отапливаемая площадь, м²1500-2600
293 000 р. Цена с НДС
Котел 300 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.3
ТопливоУголь
Отапливаемая площадь, м²2300-3300
320 000 р. Цена с НДС
Котел 0.35 МВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.35
ТопливоУголь
Отапливаемая площадь, м²2600-3900
Цена по запросу
Котел 400 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.4
ТопливоУголь
Отапливаемая площадь, м²3000-4300
460 000 р. Цена с НДС
Котел 600 кВт без дымососа
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.6
ТопливоУголь
Отапливаемая площадь, м²4700-6700
650 000 р. Цена с НДС
Котел 800 кВт без дымососа
Лизинг
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт0.8
ТопливоУголь
Отапливаемая площадь, м²6200-8900
690 000 р. Цена с НДС
Котел 1160 кВт без дымососа
Лизинг
Вид топкиРучная, Колосники
Максимальная тепловая мощность, МВт1.1
ТопливоУголь
Отапливаемая площадь, м²8900-12800
Цена по запросу
12

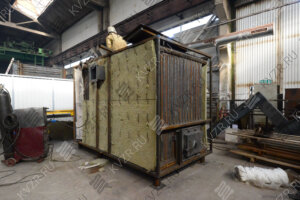

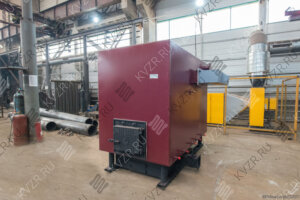

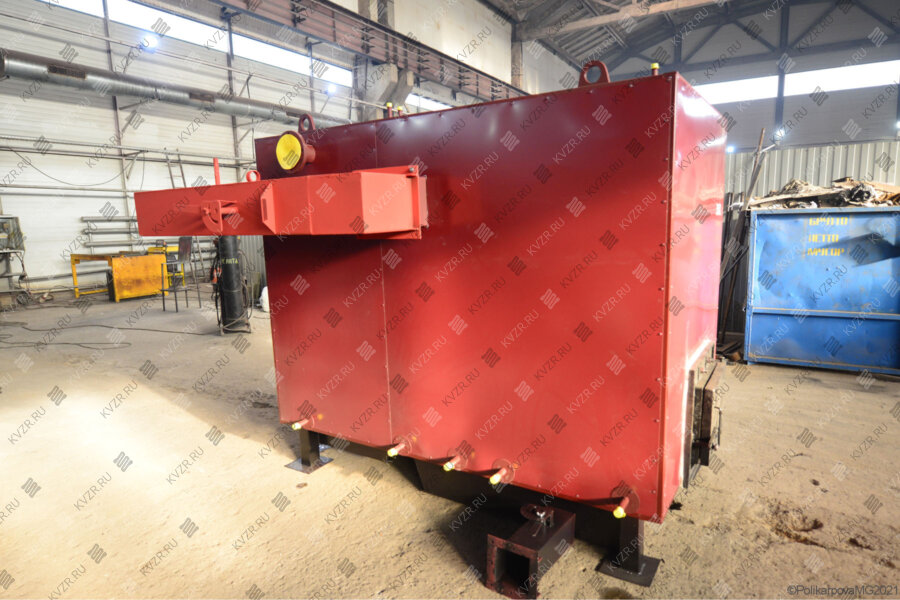

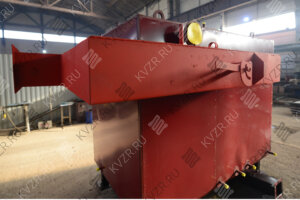

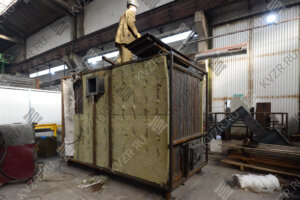

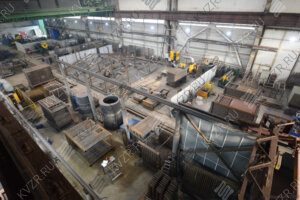

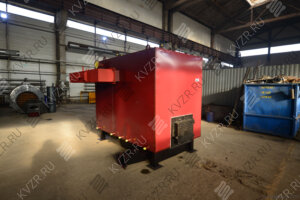

Фото галерея

Котельный завод «РЭП» производит широкий выбор твердотопливных котлов, работающих на естественной тяге без дымососа для отопительных и производственных котельных – с ручными топками, на твердом топливе, каменном и буром угле. На нашем официальном сайте вы можете подобрать и купить котел на естественной тяге на твердом топливе по доступной цене. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели угольных котлов на самотяге, сравните соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования, как для отопления, так и для технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем водогрейные котлы твердотопливные, работающие на естественной тяге без дымососа во все регионы России, а также в Казахстан, Монголию, Таджикистан, Узбекистан, Белоруссию, Армению, Литву, Киргизию.

В настоящее время, когда постоянно растут цены на топливо и электроэнергию особо актуально встает вопрос установки максимально энергоэффективного оборудования.

Как бы это было замечательно, чтобы отопительный котел обеспечивал сжигание топлива максимально эффективно, а от затрат на электроэнергию уйти вообще, или свести их к минимуму. И чтобы это работало максимально надежно.

Законы теплотехники, теплопередачи, теории горения и, наконец практика сжигания топлива - все говорит о том, что это сложная задача.

Всем известны котлы модели НР-18 простые, работающие без дымососов, но при этом с КПД 40, максимум 60 %.

Для повышения теплопередачи и высокого КПД котел должен иметь максимально развитую трубную систему, плотный конвективный пучок, чтобы хорошо охладить дымовые газы, а для того чтобы затем протянуть сквозь него горячие газы нам нужен дымосос - главный потребитель электроэнергии в котельной установке. Получается, что стремясь к максимально высокому КПД водогрейного котла, и экономя на снижении расхода топлива, мы получаем увеличение затрат на электроэнергию.

Следующая проблема - естественная тяга в котле на угле становится стабильной при достаточной разности температур, при минус 40 на улице, самотяга у котла будет высокая и протянет все, но когда в сентябре - октябре мы запускаем отопительные котельные она может быть и недостаточная, котел плохо разжигается, происходит задымление в котельной.

Специалистам нашего котельного завода удалось решить эту задачу.

Мы разработали водогрейный твердотопливный котел на естественной тяге, который имеет КПД 80 %, и при этом работает без дымососа и не имеет сложностей в работе и запуске котла в теплый период. Это обеспечивает установка уникальной системы регулирования тяги и дутья. При пуске котла при плюсовых температурах на улице, через обводной газоход, не имея на своем пути никакого сопротивления газы, свободно выходят из топочной части котла и двигаются по обводному газоходу, разогревают дымовую трубу. После установления стабильного режима горения слоя топлива, обводной газоход перекрывается, и газы двигаются уже через конвективные пакеты. В производственном котле устанавливается естественная тяга, котлоагрегат выходит на мощность, КПД максимально. Нет затрат на электроэнергию, нет потерь с уходящими газами, конструкция котла оптимальна.

Конструкция отработана в промышленных и производственных котельных, совершенно надежна, имеется патент на изобретение.

Водогрейные котлы HeatExpert- это

  • высокий КПД котла;
  • работа котла без дымососа;
  • безнакипность;
  • повышенная надежность работы котла;
  • максимальное удобство обслуживания.

Модели отопительных котлов на естественной тяге

Котельный завод "РЭП" производит водогрейные котлы на твердом топливе  работающие без дымососа на самотяге мощностью от 0,15 до 1,25 МВт:

  • Котел КВ-0.15;
  • Котел КВ-0.2;
  • Котел КВ-0.3;
  • Котел КВ-0.4;
  • Котел КВ-0.5;
  • Котел КВ-0.6;
  • Котел КВ-0.8;
  • Котел КВ-1.1;
  • Котел КВ-1.25.

Система регулирования тяги и дутья СРТ

СРТ позволяет обеспечить максимально эффективную работу котла без дымососа.

Работа котла на естественной тяге для отопления промышленных заданий и помещений имеет неоспоримое преимущество - это исключение затрат на монтаж дымососа и затраты на электроэнергию в течение отопительного сезона.

Для того чтобы обеспечить одновременно и высокий КПД котла и возможность работы на самотяге, мы применяем уникальную систему тяги и дутья.

С применением СРГ решаются просто следующие задачи:

  • сохраняется максимально высокий КПД котельной установки за счет развитой поверхности нагрева до 80 %;
  • легкий выход на режим в переходный период при плюсовой температуре окружающего воздуха;
  • исключается конденсат в хвостовых поверхностях нагрева котла;
  • исключается задымление в котельной;
  • достаточная высота дымовой трубы 18 м;
  • обеспечивается максимальная надежность котла.

Гидравлическая система

Обеспечивает возможность высоконадежной и высокоэффективной работы промышленного котла твердотопливного на естественной тяге по противоточной схеме, когда конвективная поверхность выступает в роли экономайзера, тем самым, обеспечивая повышение КПД котла еще на 5 %. Скоростная вихревая гидравлическая схема движения теплоносителя, обеспечивает стабильную работу котла без водоподготовки.

Топка с радиальной воздухораспределяющей решеткой (РВР)

В топке РВР достигнуто максимальная эффективность сжигания топлива. Зеркало горения имеет максимально большую и равномерно распределенную область подачи воздуха в слой топлива. Оптимальный режим горения, позволяет не только более эффективно сжигать подаваемое на решетку топливо, но и устраняет зависимость эффективности сгорания топлива от его вида, и свойств по спекаемости, зольности и фракционности.

Опытным путем было доказано, что одно только применение РВР позволяет снизить механический и химический недожог, и тем самым повысить КПД, связанное с активным горением и провалом на 3 %. Простота и удобство в обслуживании, особенность устройства поверхности РВР позволяют оперативно снимать слой топлива и шлака из топки в случае аварийной ситуации в котельной.

Водогрейный твердотопливный котел на естественной тягеВодогрейный котел HeatExpertВодогрейный котел HeatExpert 2Водогрейный котел HeatExpert 3Водогрейный котел HeatExpert 4
Мощность, МВт (Гкал/ч)0,17 (0,15)0,23 (0,2)0,35 (0,3)0,47 (0,4)
Площадь отапливаемого помещения при высоте потолка 3 м, м²1500200030004000
КПД котла, не менее, %80808082
Расход топлива, кг/ч75477293
Расход условного топливакг/ч27355469
Температура уходящих газов°СНе более 200Не более 200Не более 200Не более 200
Номинальный расход рабочей средым³681220
Температура воды°C70-9570-9570-9570-95
Давление рабочей средыМПа (кгс/cм²)3-63-63-63-6
Гидравлическое сопротивление котла при перепаде температур 25°CМПа (кгс/cм²)Не более 0,5 (0,05)Не более 0,5 (0,05)Не более 0,6 (0,06)Не более 0,65 (0,065)
Аэродинамическое сопротивлениеПа (мм. вод. ст.)Не более 80Не более 30Не более 25Не более 46
Длинамм95097019502000
Ширинамм1280140013001450
Высотамм2200241019001850
Возможные варианты топочных устройствКолосник РВРКолосник РВР РТОК
Водогрейный котел угольный, максимально компактных размеров, минимальная цена, наличие на складеКВ-0,15КВ-0,2КВ-0,3КВ-0,4
Водогрейный котел, разработанный для сжигания древесного топлива- дров-КВр-0,23 КДКВр-0,35 КДКВр-0,47 КД
Промышленный твердотопливный котел на самотяге, без дымососаВодогрейный котел HeatExpert 5Водогрейный котел HeatExpert 6Водогрейный котел HeatExpert 7Водогрейный котел HeatExpert 8Водогрейный котел HeatExpert 9
Мощность, МВт (Гкал/ч)0,58 (0,5)0,7 (0,6)0,93 (0,8)1,28 (1,1)1,44 (1,25)
Площадь отапливаемого помещения при высоте потолка 3 м, м²50006000800010000 (11000)12500
КПД котла, не менее, %8182 (80)83 (80)83 (80)83 (81)
Расход топлива, кг/ч118187 (141)253 (190)288 (253)323 (295)
Расход условного топливакг/ч88104140188214
Температура уходящих газов°СНе более 200Не более 200Не более 200Не более 200Не более 230
Номинальный расход рабочей средым³2024324450
Температура воды°C70-9570-9570-9570-9570-95
Давление рабочей средыМПа (кгс/cм²)3-62,5-62,5-62,5-62,5-6
Гидравлическое сопротивление котла при перепаде температур 25°CМПа (кгс/cм²)Не более 0,65 (0,065)Не более 0,6 (0,06)Не более 0,7 (0,07)Не более 0,7 (0,07)Не более 1,5 (0,15)
Аэродинамическое сопротивлениеПа (мм. вод. ст.)Не более 79Не более 18Не более 18Не более 98Не более 69
Длинамм20502600228030203780
Ширинамм14501770177019402040
Высотамм18501980208022202220
Возможные варианты топочных устройствКолосник РВР РТОК
Водогрейный котел угольный, максимально компактных размеров, минимальная цена, наличие на складеКВ-0,5КВ-0,6КВ-0,8КВ-1,1КВ-1,25
Водогрейный котел угольный, с максимальным диаметром труб в топочной и конвективной части-Алмаз-0,6Алмаз-0,8Алмаз-1,1-
Водогрейный котел, разработанный для сжигания древесного топлива - дровКВр-0,58 КДКВр-0,7 КДКВр-1,0 КДКВр-1,25 КД-

Купить котел на естественной тяге

Для того чтобы купить твердотопливный котел на естественной тяге, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.

Твердотопливные водогрейные котлы, работающие без дымососа, мощностью от 0,17 до 1,44 МВт для отопительных и производственных котельных
