Котельный завод "РОСЭНЕРГОПРОМ" производит топки ручные с поворотными колосниками РПК, ЗП РПК, забрасываетели ЗП, ПТЛ и запасные части к ним:

Топки РПК с поворотными колосниками

Обслуживание ручных слоевых топок связано со значительными интенсивными затратами тяжелого физического труда. Частичная механизация ручной топки можно достигнуть установив поворотные колосники. Этим облегчается одна их наиболее трудоемких печных операций - очистка колосниковой решетки от шлака.

Поворотные колосники топки РПК набираются в колосниковую решетку из отдельных секций, каждая из которых закрепляется на общем валу. Для очистки топки РПК от шлака колосники поворачиваются и шлак со всей секции сбрасывается в шлаковый бункер, установленный под решеткой и далее в канал шлакозолоудаления. На колосниковой решетке с поворотными колосниками с решетки после выжига удаляется весь шлак. Полная очистка топки РПК от шлака производится 1 - 2 раза в смену.

Котельный завод "Росэнергопром" производит топки РПК с поворотными колосниками устанавливаемые с моделями водогрейных котлов мощностью 0,47-4,0 МВт.

Топки РПК выполняются двух видов: с радиальной воздухораспределительной решеткой и с неподвижной колосниковой решеткой.

Поворотные колосники топок РПК могут устанавливаться в передней, в средней и в задней части топки, в зависимости от расположения котельного блока относительно канала золошлакоудаления.

Топка РПК с радиальной воздухораспределительной решеткой

Топка РПК с колосниковой решеткой

топка РТОК

Топки РПК с поворотными колосниками. Габаритные размеры приведены ориентировочные, уточняются согласно модели котельного блока.

Мощность котла, МВтМощность котла, Гкал/чМарка котлаГабаритные размеры топки РПК, мм
АБВГД
0,470,4КВ-0,421301960143012001080
0,580,5КВ-0,522001990145011801080
0,70,6КВ-0,622902150175015401390
0,930,8 КВ-0,828502425162015501400
1,281,1КВ-1,128002270178014801350
1,861,6КВ-1,628702480193015701390
2,52,15КВ-2,1536903570210017601610
3,02,6КВ-2,6
4,03,44КВ-3,4456705450236519501800

Топки ЗП-РПК (ПТЛ-РПК) с механическим забрасывателем и ручной топкой с поворотными колосниками

Облегчение труда машиниста, а также улучшение условий работы слоя достигаются механизацией загрузки топлива на решетку с применением различных забрасывателей. В этом случае перед фронтом топки устанавливают бункер, из которого топливо поступает в забрасыватель, который подает его на слой. Используемые на практике забрасыватели топлива подразделяют на механические, пневматические и пневмомеханические. Обычно по ширине топки ЗП РПК устанавливают несколько забрасывателей топлива.

При использовании механического забрасывателя ЗП подача топлива на решетку осуществляется лопастным метателем, к которому топливо поступает с помощью дозирующего устройства. Топливо по неподвижной колосниковой решетке разбрасывается с помощью вращающихся лопастей забрасывателя. Ротор забрасывателя приводится в дви­жение электродвигателем. Электродвигатель является общим для всех забрасывателей, установленных на фронте топки, его мощность составляет от 1 до 2 кВт. В пневматическом забрасывателе ПМЗ топливо с разгонной плиты сдувается на решетку воздухом, потоки которого устремляются из сопел круглой или щелевидной формы. По принципу действия пневмомеханический забрасыватель сочетает в себе механическое и пневматическое воздействие на кусочки топлива, в результате чего достигается более равномерное распределение топлива разных фракций по длине решетки.

Топки ЗП-РПК (ПТЛ-РПК) предназ­начены для сжигания широкого ассортимента углей и антраци­тов, за исключением лишь бурых углей повышенной влажности (W 36%) и штыковых антрацитов. Наиболее эффективно в них сжигается дробленый уголь с размерами куска 30-35 мм при содержании мелочи (до 3 мм) не более 30%. Число забрасывателей за­висит от ширины топки. Рекомендуемая ширина обслуживания для одного забрасывателя - не более 1000 м. В помощь меха­ническим забрасывателям через расположенные возле них соп­ла в топку под давлением, равным давлению в дутьевом канале, подается воздух в количестве 20% общего расхода. В топках полностью механизировал заброс топлива на колосниковую решетку, шуровку же слоя, а также шлакозолоудаление выпол­няют ручным способом. Нагрузка топки регулируется изменени­ем подачи топлива забрасываетелем, а также изменением количества подаваемого воздуха. Колосниковую решетку набирают поворотные колосники, которые применяют и в ручных топках, но длина этих решеток может быть более 3 м.

Техническая характеристика топок ЗП РПК:

Диапазон изменения нагрузки, % 25-100;

Коэффициент избытка воздуха за топкой, не более 1,4-1,7;

Потери тепла от химического недожога, % не более 1;

Потери тепла от механического недожога, % не более 13,5;

Основной вид топлива Каменные и бурые угли, антрацит;

Влажность топлива, % до 40;

Зольность топлива, % до 35;

Содержание мелочи (0-6 мм), % 60;

Максимальный размер куска, мм 40;

Параметры топки ЗП РПКТопка ПТЛ-РПК-1-1100 2135Топка ПТЛ-РПК-2-1800 1525Топка ПТЛ-РПК-2-1800 2135Топка ПТЛ-РПК-2-1800 3050Топка ПТЛ-РПК-2-2200 1525
Топка ЗП-РПК-1-1100 2135Топка ЗП-РПК-2-1800 1525Топка ЗП-РПК-2-1800 2135Топка ЗП-РПК-2-1800 3050Топка ЗП-РПК-2-2200 1525
Длина решетки, мм21351525213530501525
Ширина решетки, мм11001800180018002200
Площадь решетки, м²2,352,743,845,53,36
Ширина секций, мм11009009009001100
Ширина забрасывателей, мм400400400400400
Масса, т2,53,43,95,23,7
ПрименениеКотел ДКВР-2,5-13СКотел ДКВр-2,5-13С
Котел КЕ-2,5-14С
Котел ДКВр-4-13С
Котел ДКВр-4-13-250С
/td>
Параметры топки ЗП РПКТопка ПТЛ-РПК-2-2200 2135Топка ПТЛ-РПК-2-2200 3050Топка ПТЛ-РПК-2-2600 2135Топка ПТЛ-РПК-2-2600 2440Топка ПТЛ-РПК-2-2600 3050Топка ПТЛ-РПК-2-2600 3660
Топка ЗП-РПК-1-1100 2135Топка ЗП-РПК-2-2200 3050Топка ЗП-РПК-2-2600 2135Топка ЗП-РПК-2-2600 2440Топка ЗП-РПК-2-2600 3050Топка ЗП-РПК-2-2600 3660
Длина решетки, мм213530502135244030503660
Ширина решетки, мм220022002600260026002600
Площадь рещетки, мм4,76,715,556,317,939,5
Ширина секций, мм110011001300130013001300
Ширина забрасывателей, мм400400600600600600
Масса, т4,25,14,85,56,26,8
ПрименениеКотел ДКВр-6,5-13СКотел ДКВр-10-13С

Запасные части топок ЗП РПК

Наименование запасных частей топки ЗП РПКПрименяемость, количество, штук на изделие
Топка ЗП-РПК 2-1,8/2,135Топка ЗП-РПК 2-1,8/1,525Топка ЗП-РПК 2-2,66/2,44Топка ЗП-РПК 2-2,66/3,66Схема
Плита фронтальная зольниковая 00.7032.072 (504.2.01)--22Плита фронтальная зольниковая 00.7032.072 (504.2.01)
Плита фронтальная зольниковая 00.7032.072-01 (378.21.03)22--Плита фронтальная зольниковая 00.7032.072-01 (378.21.03)
Дверка зольниковая 00.7051.032 (0-52-4)2222Дверка зольниковая 00.7051.032 (0-52-4)
Плита фронтальная шуровочная 00.7032.071 (504.2.15)--22Плита фронтальная шуровочная 00.7032.071 (504.2.15)
Плита фронтальная шуровочная 00.7032.071-01 (504.2.14)22--Плита фронтальная шуровочная 00.7032.071-01 (504.2.14)
Дверка шуровочная 00.7051.031 (0-51-0)2222Дверка шуровочная 00.7051.031 (0-51-0)
Колосник 00.1603.037 (0-40-9 тип I)130182304456Колосник 00.1603.037 (0-40-9 тип I)
Колосник 00.1603.039 (0-40-10 тип II)140196320480Колосник 00.1603.039 (0-40-10 тип II)
Колосник задний 00.1603.041 (398.306A)58588686Колосник задний 00.1603.041 (398.306A)
Балка колосниковая 00.1603.003 (336.22)363Балка колосниковая 00.1603.003 (336.22)
Балка колосниковая 00.1603.004 (336.25)33612Балка колосниковая 00.1603.004 (336.25)
Балка колосниковая задняя 00.1603.040--22-
Балка колосниковая задняя 00.1603.040-0122---
Плита 00.1602.0042222-
Плита фронтальная верхняя 00.7032.070 (Т 298.07.002)--22Плита фронтальная верхняя 00.7032.070 (Т 298.07.002)
Плита фронтальная верхняя 00.7032.070-01 (0-50-1)22---
Плита передняя правая 00.7036.042 (407)1111Плита передняя правая 00.7036.042 (407)
Плита передняя левая 00.7036.043 (504.1.06)1111Плита передняя левая 00.7036.043 (504.1.06)

Забрасыватели топлива ЗП-400, ЗП-600, (ПТЛ-400, ПТЛ-600). Запасные части забрасывателей топлива

Забрасыватель предназначен для регулировки количества и равномерной подачи угля в механических и полумеханических топках типа ТЛЗМ, ТЧЗМ, ЗП-РПК, ПТЛ-РПК.

Пневмомеханический забрасыватель ПТЛ-400, ПТЛ-600 (ЗП-400, ЗП-600) состоит из пластинчатого питателя, забрасывающего механизма ротационного типа и каскадно-лоткового угольного ящика. Ротор забрасывателя вращается от электродвигателя через клиноременную передачу, обеспечивающую в зависимости от качества топлива или длины решетки частоты вращения: 470, 600 и 910 об/мин. От вала ротора через двухступенчатый редуктор и храповый механизм приводится в движение пластинчатый питатель. Подача топлива в топку регулируется изменением скорости движения пластинчатой цепи. Имеется вал группового управления забрасывателя, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Под лотком забрасывателя устанавливаются фурменные колосники системы пневмозаброса. Воздух к фурмам подводится от главного воздушного короба по чугунным стоякам, установленным в обмуровке фронтовой стены топочной камеры.

Уголь из угольного ящика поступает на питатель пневмомеханического забрасывателя, который непрерывно подает топливо на вращающийся ротор. Крупные фракции равномерно разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса. Горение на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки топки.

Наименование запасных частей забрасывателей

Масса 1 штуки, кгСхема

Забрасыватель ЗП-400 М2 Т67.00.000М2-01СБ

480Забрасыватель ЗП-400М2 Т67.00.000М2-01СБ
Забрасыватель ЗП-600 М2 Т67.00.000М2СБ555Забрасыватель ЗП-600М2 Т67.00.000М2СБ
Ящик угольный Т67.06.000М2СБ77Ящик угольный Т67.06.000М2СБ
Ящик угольный Т67.06.000М2-01СБ63Ящик угольный Т67.06.000М2-01СБ
Вариатор импульсный Т67.33.000 СБ36Вариатор импульсный Т67.33.000 СБ
Ступица Т67.18.1021,5Ступица Т67.18.102
Опора Т67.18.1050,05Опора Т67.18.105
Пружина Т67.18.1040,003Пружина Т67.18.104
Привод эксцентриковый Т67.18.200СБ3,5Привод эксцентриковый Т67.18.200СБ
Муфта обгонная Т67.33.100А СБ8,3Муфта обгонная Т67.33.100А СБ

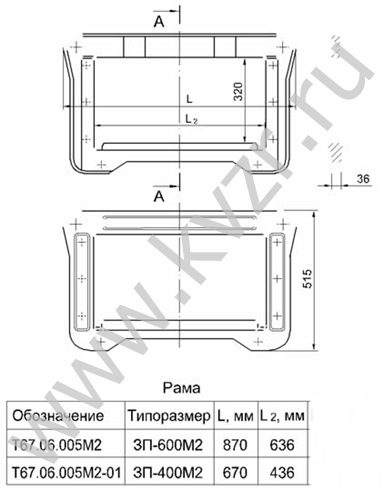

Рама Т67.00.005М235Рама Т67.00.005М2
Рама Т67.00.005М2-0129,5Рама Т67.00.005М2-01
Щека левая Т67.00.022М216,5Щека левая Т67.00.022М2
Щека правая Т67.00.084М217Щека правая Т67.00.084М2
Стенка левая Т67.00.095М239Стенка левая Т67.00.095М2
Стенка правая Т67.00.083М241Стенка правая Т67.00.083М2
Плита регулирующая Т67.24.001М213,5Плита регулирующая Т67.24.001М2
Плита регулирующая Т67.24.001М2-019,8Плита регулирующая Т67.24.001М2-01
Плита Т67.00.081М28,1Плита Т67.00.081М2
Плита Т67.00.081М2-015,8Плита Т67.00.081М2-01
Панель(левая) Т67.00.002М22,6Панель(левая) Т67.00.002М2
Панель (правая) Т67.00.002М2-012,6Панель (правая) Т67.00.002М2-01
Лоток верхний Т67.00.001М29Лоток верхний Т67.00.001М2
Лоток верхний Т67.00.001М2-017,2Лоток верхний Т67.00.001М2-01
Лоток нижний Т67.37.010М2 СБ11,2Лоток нижний Т67.37.010М2 СБ
Лоток нижний Т67.37.010М2-01 СБ8,9Лоток нижний Т67.37.010М2-01 СБ
Лоток средний Т67.37.020М2 СБ6Лоток средний Т67.37.020М2 СБ
Лоток средний Т67.37.020М2-01 СБ4Лоток средний Т67.37.020М2-01 СБ
Ротор Т67.19.000М2 СБ47,0Ротор Т67.19.000М2 СБ
Ротор Т67.19.000М2-01 СБ41,5Ротор Т67.19.000М2-01 СБ
Корпус подшипника Т67.19.013М24,7Корпус подшипника Т67.19.013М2
Барабан ротора Т67.19.010М2 СБ13,2Барабан ротора Т67.19.010М2 СБ
Барабан ротора Т67.19.010М2-01 СБ10,8Барабан ротора Т67.19.010М2-01 СБ
Лопатка Т67.01.001М26,5Лопатка Т67.01.001М2
Лопатка Т67.01.001М2-016,5Лопатка Т67.01.001М2-01
Лопатка Т67.01.001М2-026,5Лопатка Т67.01.001М2-02
Лопатка Т67.01.001М2-033,5Лопатка Т67.01.001М2-03
Шкив (ротора) Т67.01.0094,5Шкив (ротора) Т67.01.009
Шкив (ротора) Т67.01.0050,6Шкив (ротора) Т67.01.005
Шкив (эл.двиг.) Т67.00.02А3,5Шкив (эл.двиг.) Т67.00.02А
Шкив (вариатора) Т67.00.0863,5Шкив (вариатора) Т67.00.086
Цепь пластинчатая Т67.35.000М2 СБ44Цепь пластинчатая Т67.35.000М2 СБ
Цепь пластинчатая Т67.35.000М2-01 СБ33Цепь пластинчатая Т67.35.000М2-01 СБ
Пластина Т67.35.007М21,9Пластина Т67.35.007М2
Пластина Т67.35.007М2-011,3Пластина Т67.35.007М2-01
Вал ведущий Т67.00.085М28,8Вал ведущий Т67.00.085М2
Вал ведущий Т67.00.085М2-018,8Вал ведущий Т67.00.085М2-01
Подшипник (ведущего вала) Т67.00.017М20,45Подшипник (ведущего вала) Т67.00.017М2
Подшипник (ведущего вала) Т67.00.017М2-010,45Подшипник (ведущего вала) Т67.00.017М2-01
Звездочка Т67.00.066М21,6Звездочка Т67.00.066М2
Звездочка Т67.00.0872,8Звездочка Т67.00.087
Звездочка (вариатора) Т67.00.1040,33Звездочка (вариатора) Т67.00.104
Фурма Т220.12.00123,5Фурма Т220.12.001
Фурма Т169.09.00117Фурма Т169.09.001
Крышка (корпуса подшипника ротора) Т67.19.0080,4Крышка (корпуса подшипника ротора) Т67.19.008

В водогрейных котлах производства Котельный завод "РОСЭНЕРГОПРОМ" принцип работы топки ЗП-РПК оптимизирован. Плита под забрасываетель устанавливается сразу в котельный блок, это позволяет увеличить площадь поверхности нагрева котельного блока и сокращает габаритные размеры котельной установки в целом.

Котел КВм-1,1 с топкой ЗП-РПК
Котел КВм-1,25 с топкой ЗП-РПК
Котел КВм-1,4 с топкой ЗП-РПК
Котел КВм-1,86 с топкой ЗП-РПК
Котел КВм-2,5 с топкой ЗП-РПК
Котел КВм-3,0 с топкой ЗП-РПК
Котел КВм-4,0 с топкой ЗП-РПК

Купить топку РПК, ЗП-РПК

Для того что бы купить топку РПК, ЗП-РПК вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
