Котел КВр 0.4 КБД

Водогрейный жаротрубный котел КВр 0.4 на угле и дровах

Жаротрубный водогрейный котел КВр 0.4 предназначен для получения горячей воды температурой не более 95 °С и давлением не более 0,3 МПа используемой в системах отопления, вентиляции и горячего водоснабжения, а также на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, прачечные, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности, где требуется большой разбор горячей воды.

Мощность водогрейных жаротрубных котлов КВр 0.4 КБД - 0,4 МВт.

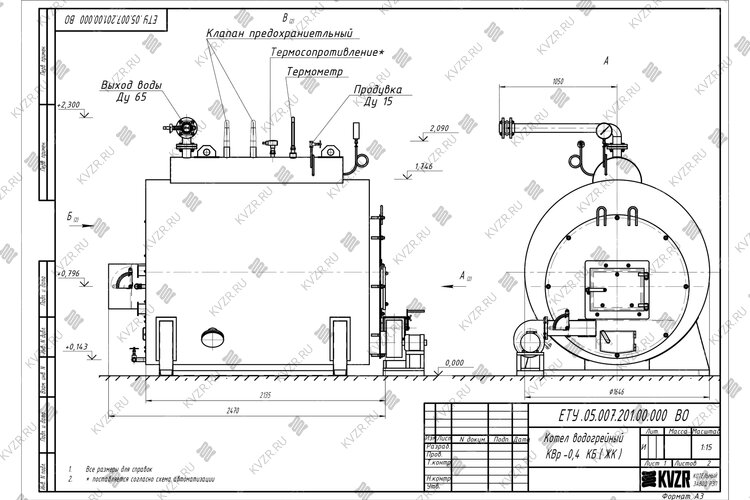

Жаротрубный водогрейный котел КВр 0.4 устройство

Конструкция жаротрубного водогрейного котла КВр 0.4 на угле обусловлена назначением – производство воды температурой до 95 градусов и давлением 0.3 МПа.

Водогрейный промышленный жаротрубный котел 0,4 КВр компактный, круглый, газоплотный, горизонтальной конструкции. Изготавливается из двух стальных цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами. Внутренний цилиндр - труба жаровая - изготовлен из 5-ти мм стали, наружный цилиндр - барабан - изготовлен из 4-х мм стали для котлов.

К фронтовой стороне котла КВр 0.4 крепится фронтовая плита, имеющая дверку для загрузки топлива. Для управления и защиты котлоагрегата и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности. Физический принцип действия генератора основан на сжигании топлива в топке котла и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.

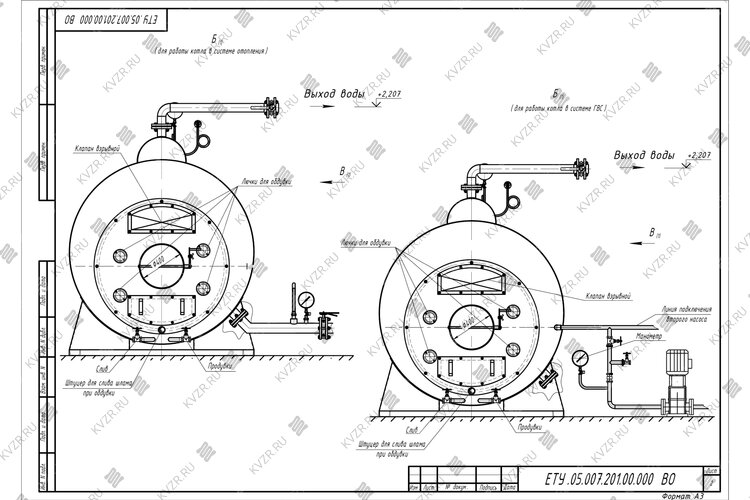

На задней крышке агрегата в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части установки. При работе угольный жаротрубный водогрейный котел КВр 0.4 подпитывается водой через штуцер. Подпитка ведется из питательного бака насосом через соединительную арматуру. На трубопроводе подпитки агрегата водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство располагается между котлоагрегатом и обратным клапаном.

На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе, в непосредственной близости от твердотопливного жаротрубного котла КВр 0.4, устанавливается запорное устройство. На агрегате имеются продувочные штуцера Ду25, Ду15 и Ду10. Нижний штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы установки, периодической продувки котловой воды и для спуска воды в случае необходимости.

На боковой части корпуса внизу имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема. Производственный стальной стационарный котел КВр 0.4 водогрейный имеет систему для очистки наружних поверхностей нагрева от сажистых осаждений без его остановки. Обдувку и промывку конвективного пучка производят обдувочным аппаратом через лючки для обдувки, расположенные на задние стенки котлоагрегата, при минимальной нагрузке и максимальном давлении.

Благодаря оптимальной конструкции жаротрубный угольный котел КВр 0.4 работает на самотяге, дымосос не требуется.

Принцип работы водогрейных жаротрубных котлов КВр 0.4

В принцип работы жаротрубных котлов КВр 0.4 водогрейных заложен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части агрегата, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней его части. Большой водяной объем котла позволяет проводить водоразбор подогретой воды и подпитку холодной водой из системы водопровода, при соблюдении требований к химическому составу питательной воды.

Комплектация котлов КВр 0.4 на угле

Цена на водогрейные жаротрубные котлы КВр 0,4 на твердом топливе включает полный комплект - манометры, указатели уровня с кранами, предохранительные клапаны, вентили. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.

Монтаж угольных водогрейных котлов КВ 0.4 КБД

Водогрейный жаротрубный котел КВр 0.4 на угле поставляется блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Аппарат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Дымовая труба устанавливается на постамент сзади котлоагрегата. Подключается котельная автоматика. Типовые монтажные схемы вы можете изучить в разделе схемы подключения данного товара.

Для перевода водогрейного котла КВр 0.4 в паровой режим достаточно изменить схему подключения и установить другие предохранительные клапаны или купить на нашем заводе готовый комплект котел КВ 0.4 в паровом режиме.
