Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Температура пара до 130 °С

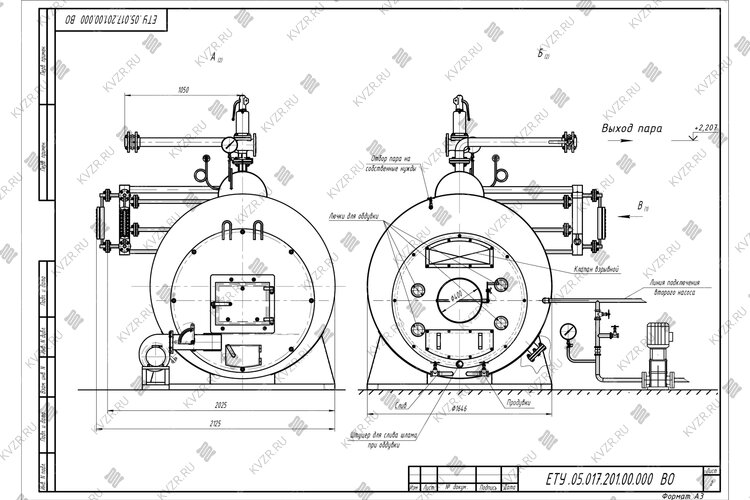

Твердотопливный паровой котел 500 кг 130 °С чертеж

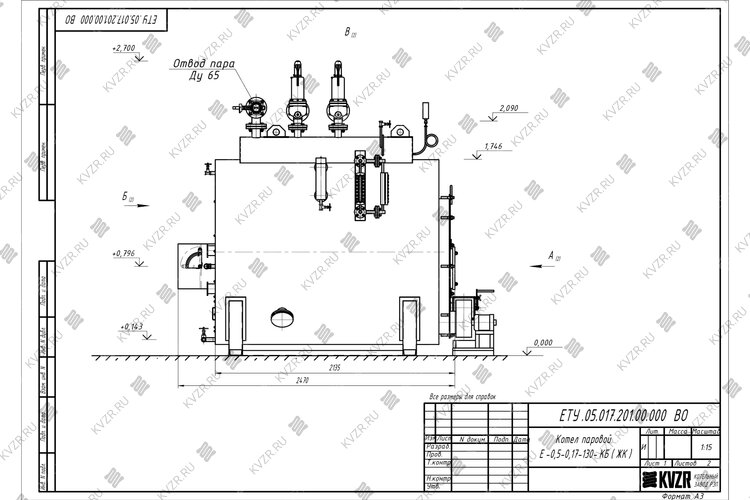

Твердотопливный паровой котел КП 500 температура 130 °С чертеж
Технические характеристики твердотопливного котла 500 кг пара в час до 130 °С
Расход УГЛЯ при максимальной нагрузке котла, кг/ч84
Расход условного топлива, кг/ч63
Температура пара, не более, °C130
Давление пара, не более, МПа0.17
Давление пара, не более, (кгс/см²)1.7
Полный объем котла, м³2.1
Объем паровой части, м²0.21
Аэродинамическое сопротивление, Па (мм. вод. ст.)3.1 (0.31)
Тяга Естественная
Объем топочной камеры, м³1.08
Размер топочной камеры, длина*ширина*высота, мм1250*1100*850
Активная площадь решетки горения, м²1.13
Присоединительные размеры выхода пара, Ду65
Присоединительные размеры по водяному тракту, Ду25
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм400
Габаритные размеры котла, длина*ширина*высота, мм2500х2050х2100
Масса, кг2400
Марка STEAMEXPERT

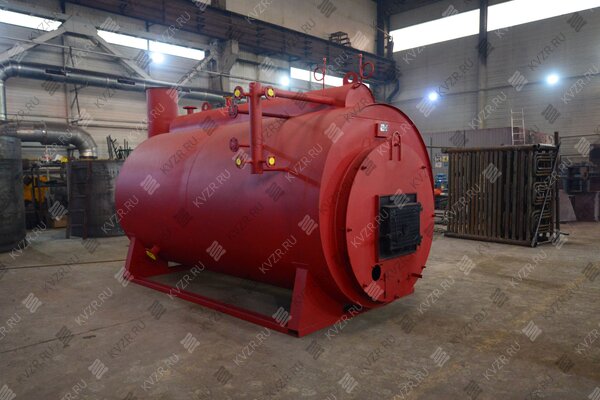

Паровой котел 500 кг с температурой пара 130 °С на твердом топливе

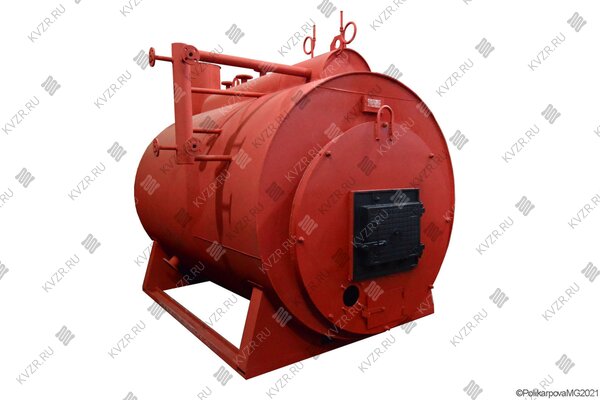

Твердотопливный паровой котел 500 кг пара в час предназначен для получения насыщенного пара с температурой не более 130 °С и давлением не более 0,17 (1,7) МПа (кгс/cм²) на технологические процессы в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.
Кроме данной модели вы можете также купить на нашем заводе паровые котлы производительностью 500 кг/час:
Жаротрубный промышленный паровой котел 500 кг 130 °С на угле - компактный, газоплотный, цилиндрической формы. Горизонтальная конструкция состоит из двух стальных цилиндров разного размера, вставленных один в другой и соединенных между собой фланцами и сборником. Цилиндры изготовлены из листовой стали, диаметр внутреннего равен 900 мм, а наружного 1260 мм.

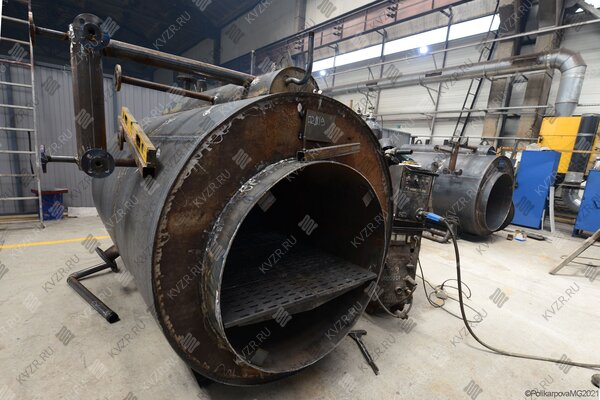

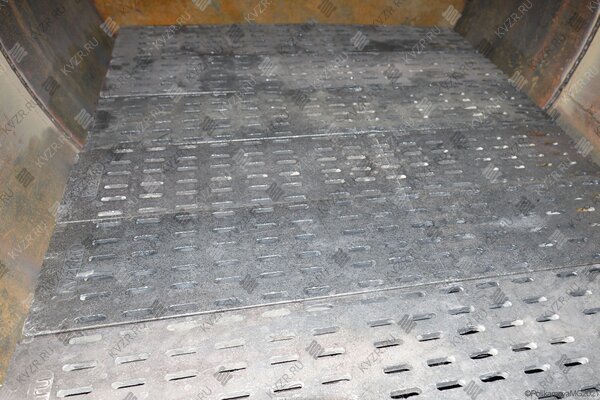

В передней части жаровой трубы размещена топка с чугунными колосниками для твердого топлива - каменного и бурого угля, а в задней части - конвективный пучок труб. В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапана и два штуцера, один для установки электроконтактного манометра, второй для спуска воздуха при заполнении водой.
К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под слоевую решетку. На задней крышке котла в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла. При работе круглый парообразователь подпитывается водой для образования пара через штуцер. Подпитка котла ведется из питательного бака насосом через соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство располагается между паровым котлом и обратным клапаном.
В передней части жаровой трубы установлено предохранительное устройство прямого действия - легкоплавкая пробка. Она предназначена для сброса пара во внутренний объем топочной камеры в случае спуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
На боковой горизонтальной части корпуса твердотопливного огнетрубного котла устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками и соединительная труба, служащая для установки двух указателей уровня, и связанная с паровым и водным пространством.
На боковой части корпуса внизу имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема. Промышленный паровой котел имеет систему для очистки наружных поверхностей нагрева от сажистых осаждений без остановки котла. Обдувку конвективного пучка производят обдувочным аппаратом через лючки для обдувки, расположенные на задние стенки котла, при минимальной нагрузке и максимальном давлении в котле.
Благодаря оптимальной конструкции жаротрубный твердотопливный котел работает на самотяге, дымосос не требуется.
Принцип работы угольного парового котла
В принцип работы паровых жаротрубных котлов 500 кг на угле заложен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.
Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.
Комплектация
В моделях котлов для сжигания твердого топлива устанавливается неподвижная колосниковая решетка.
Цена на паровые производственные котлы на твердом топливе включает полный комплект - манометры, указатели уровня с кранами, предохранительные клапаны, паровые и продувочные вентили, вентилятор поддува. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.
Монтаж угольных паровых котлов
Паровой котел 500 кг 130 °С на угле поставляется блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность. Котел подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы, а так же подсоединяется вентилятор. Дымовая труба устанавливается на постамент сзади котла, изготовление и монтаж газоходов не требуются. Дымосос для работы и получения пара не требуется, за исключением случая, когда вы хотите установить золоуловитель. Подключается котельная автоматика. Типовые монтажные схемы вы можете изучить в разделе схемы подключения данного товара.
Для перевода твердотопливного парового котла в водогрейный режим достаточно изменить схему подключения.
Купить паровой котел 500 кг 130 °С на твердом топливе
Для того чтобы купить паровой котел 500 кг твердотопливный температура пара 130 °С, свяжитесь с отделом сбыта по телефону (38-52) 29-97-41 (42), либо оформите заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Цена твердотопливного котла 500 кг пара в час до 130 °С включает в себя запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Для эффективной и надежной работы твердотопливного котла 500 кг пара в час до 130 °С вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость твердотопливного котла 500 кг пара в час до 130 °С нашего производства и вашего оборудования.
По необходимости устанавливаются золоуловители.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Жаротрубный котел 500 кг пара в час до 130 °С твердотопливный, предназначен для получения насыщенного пара температурой не более 130 °С и давлением не более 0,17 (1,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения твердотопливного котла 500 кг пара в час до 130 °С в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе твердотопливного котла 500 кг пара в час до 130 °С относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Схема твердотопливного котла 500 кг пара в час до 130 °С
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под колосниковую решетку.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Система питания твердотопливного котла 500 кг пара в час до 130 °С
При работе котла питание водой твердотопливного котла 500 кг пара в час до 130 °С производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
Отвод пара твердотопливного котла 500 кг пара в час до 130 °С
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлено самопритирающиеся предохранительных клапана пропускной способностью не менее часовой производительности котле.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой твердотопливного котла 500 кг пара в час до 130 °С и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Гарантийный срок на котел 500 кг пара в час до 130 °С твердотопливный 24 месяца.
