Циклон СДК-ЦН-33-1600

Циклон СДК ЦН 33 1600

Котельный завод производит огромный выбор циклонов СДК-ЦН-33-1600 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон СДК ЦН 33 1600 по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.

Назначение и сфера применения

Циклон СДК-ЦН-33-1600 предназначен для сухой очистки воздуха от сажегазовых и сажевоздушных смесей от твѐрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого производства образующихся при различных технологических процессах. Высокая степень очистки и значительные габаритные размеры исключают их групповое исполнение и применение. Технические характеристики циклона пылеуловителя СДК ЦН 33 1600 позволяют применять их для очистки газовых смесей, в составе которых присутствуют частицы с высокими абразивными и слипающимися свойствами.

Сфера применения

• производство технического углерода;
• установка каталитического крекинга нефтепродуктов, дегидрирование бутана;
• сажевое производство.

Технические характеристики циклона СДК-ЦН-33-1600

• производительность по воздуху: 18100 м3/ч;
• температура очищаемого газа: до 250℃;
• размер пылевых частиц в загрязненном воздухе: не менее 5 мкм;
• максимальное давление: 11600 Па;
• оптимальная скорость потока запыленного газа: 2,0 м/с.

Устройство и описание

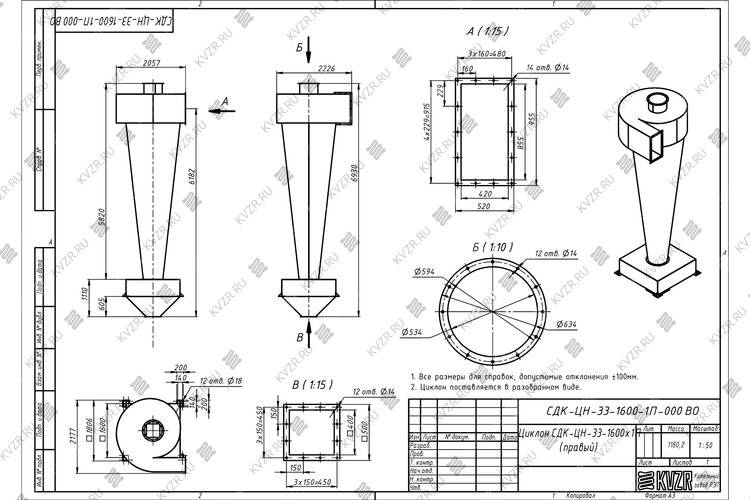

Циклон для пыли СДК ЦН 33 1600 конический, в верхней части которого находится небольшая цилиндрическая вставка с входным патрубком спиралевидной формы для направления входящего запыленного потока. В середине корпуса располагается вертикальная стальная труба для удаления очищенного воздуха. Нижняя коническая часть крепится к бункеру для сбора пыли, который снабжен шиберным или шлюзовым затвором с ручным или электрическим приводом. Конические агрегаты обеспечивают наибольшую эффективность пылеулавливания.

Аппараты изготавливаются как для правого, так и для левого вращения газового потока. Правым принято называть вращение газового потока в аппарате по часовой стрелке, если смотреть со стороны выхлопной трубы, левым — вращение против часовой стрелки.

Принцип работы

Пылевой поток поступает в образующую кольцевое пространство циклона для очистки воздуха СДК ЦН 33 1600 - цилиндрическую часть, где движется по спирали с возрастающей скоростью от периферии к центру, спускается по наружной спирали, затем поднимается по внутренней спирали и выходит через выхлопную трубу. Под действием центробежной силы частицы пыли отбрасываются к стенке аппарата и вместе с частью газа попадают в бункер. Часть освободившегося от пыли газа возвращается из бункера в агрегат через центр пылеотводящего отверстия, давая начало внутреннему вихрю.

Эксплуатация циклона СДК ЦН 33 1600

1. На эффективность работы агрегатов существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких коэффициентов очистки воздуха режим работы должен быть стабильным, изменения в расходе воздуха не должно превышать 10-12%.
2. Наиболее характерным нарушением нормальной работы циклонных установок является истирание стенок конуса абразивной пылью и налипание. С увеличением диаметра агрегата и понижением скорости воздушного потока на входе, истирание стенок и налипание пыли уменьшается.
3. Количество воздушного потока, который поступает на входе, должно находиться в пределах, предусмотренных для данного аппарата.
4. При уменьшении количества воздуха снижается скорость его движения, что приводит к снижению коэффициента очистки.
5. При значительном увеличении количества воздуха возникает гидравлическое сопротивление, что может привести к уменьшению коэффициента очистки.

Эффективность очистки пылеуловителем обеспечивается выполнением следующих мероприятий:

• осмотр и ремонт циклонного пылеуловителя СДК ЦН 33 1600 производятся регулярно, согласно производственным условиям;
• отсутствуют подсосы воздуха в элементы аппарата;
• запорно-разгрузочный шибер сборного бункера герметичен;
• бункер пылеуловителя регулярно очищается;
• при остановке агрегата полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
• скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.

Подбор пылеуловителя

Подбор необходимой модели осуществляется исходя из производительности, размеров очищаемого помещения, типа и выделяемого объема загрязнений.

Купить циклон СДК ЦН 33 1600

Для того чтобы купить промышленный циклон СДК-ЦН-33-1600, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
