Циклон ЦОК

Циклон ЦОК

Котельный завод производит циклоны ЦОК для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон ЦОК по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.

Назначение и сфера применения

Циклон ЦОК предназначен для очистки воздуха в вентиляционных системах от пыли с повышенными абразивными свойствами, допускается применение при слипающихся пылях типа сажи и талька и другими слипающимися средами. Не рекомендуется применять во взрывоопасных средах.

Сфера применения

• литейные цеха;
• термические цеха;
• цеха механической обработки металла;
• заточные и обдирочные установки.

Технические характеристики циклона ЦОК

• допустимая запылённость газа 1000 г/м3;
• температура очищаемого газа – до +150С;
• максимальное давление – 500 кгс/м2;
• Эффективность очистки – 80%.

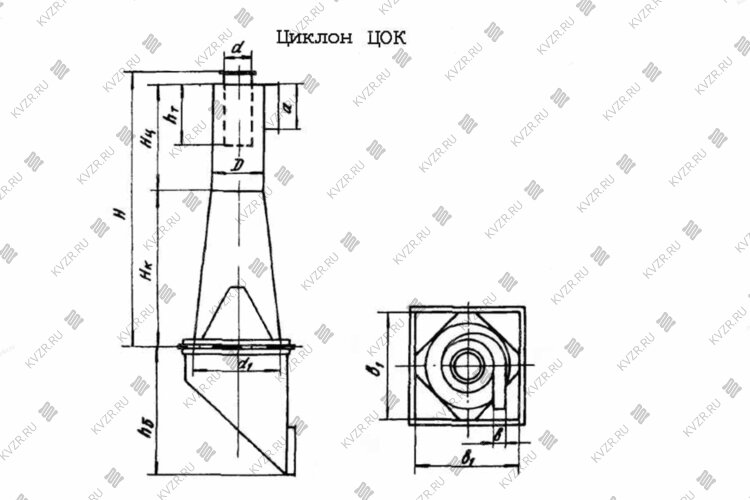

Циклон ЦОК размеры в мм

Устройство и описание

Циклон пылеуловитель ЦОК с обратным конусом состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке агрегата на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне аппарата диаметром не более 300 мм. Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части агрегата устанавливается внутренний конус. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°.

Принцип работы

Очистка воздуха в циклоне ЦОК осуществляется под воздействием центробежных сил. Очищенные потоки воздуха отводятся через выхлопную трубу. Пыль попадает в пылесборник с ящиком, который выдвигается, или бункер через кольцевую щель между внутренним конусом и нижней частью конуса корпуса.

Воздух, освободившийся от пыли, через центральное отверстие конуса снова возвращается в корпус агрегата. Чтобы избежать износа вентилятора, рекомендуется устанавливать аппарат перед вентилятором. Если же работа будет происходить на разряжение, то есть аппарат устанавливается до вентилятора, понадобится улитка-раскручиватель, чтобы уменьшить общее гидравлическое сопротивление системы и сократить нагрузки на вентилятор.

Эксплуатация циклона ЦОК

1. На эффективность работы агрегатов существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких коэффициентов очистки воздуха режим работы должен быть стабильным, изменения в расходе воздуха не должно превышать 10-12%.
2. Наиболее характерным нарушением нормальной работы циклонных установок является истирание стенок конуса абразивной пылью и налипание. С увеличением диаметра агрегата и понижением скорости воздушного потока на входе, истирание стенок и налипание пыли уменьшается.
3. Количество воздушного потока, который поступает на входе, должно находиться в пределах, предусмотренных для данного аппарата.
4. При уменьшении количества воздуха снижается скорость его движения, что приводит к снижению коэффициента очистки.
5. При значительном увеличении количества воздуха возникает гидравлическое сопротивление, что может привести к уменьшению коэффициента очистки.

Эффективность очистки пылеуловителем обеспечивается выполнением следующих мероприятий:

• осмотр и ремонт циклонного пылеуловителя ЦОК производятся регулярно, согласно производственным условиям;
• отсутствуют подсосы воздуха в элементы аппарата;
• запорно-разгрузочный шибер сборного бункера герметичен;
• бункер пылеуловителя регулярно очищается;
• при остановке агрегата полностью опорожняется сборный бункер, для исключения увлажнения уловленной пыли и образования завалов и пробок в тракте;
• скорости движения очищаемого потока в пылеуловителе для абразивной среды 2-2.5 м/с, для не абразивной среды 2-6 м/с.

Подбор пылеуловителя

Подбор необходимой модели осуществляется исходя из производительности, размеров очищаемого помещения, типа и выделяемого объема загрязнений.

Купить циклон ЦОК

Для того чтобы купить промышленный циклон ЦОК, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
