Автоматика котла на опилках с ПЧ и датчиком кислорода

Автоматика котла на опилках с ПЧ и датчиком кислорода

Автоматика котла на опилках с частотным регулированием и датчиком кислорода изготавливается в соответствии с требованиями:

1. ТУ 27.12.31-009-14722122-2017;
2. ГОСТ Р 51321.1-2007;
3. ГОСТ 30804.6.4-2013;
4. ГОСТ Р 51318.11-2006;
5. ПУЭ, ПТЭЭП;
6. ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
7. ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Автоматика с частотным регулированием и датчиком кислорода осуществляет автоматическое регулирование и предупреждения аварийной обстановки при работе водогрейного котла на опилках со шнековой подачей топлива в топку с помощью световой и звуковой сигнализации, а также ручного и автоматического управления дутьевым вентилятором первичного воздуха, ручного и автоматического управления шнековым питателем топлива, шнековым ворошителем, дымососом и вентилятором вторичного воздуха.

Щит предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматики котла на опилках с частотным регулированием и датчиком кислорода

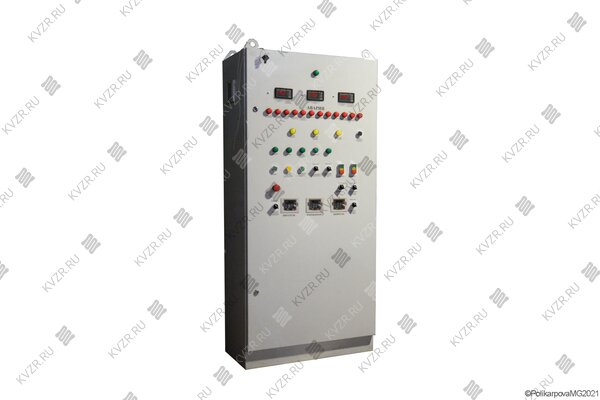

Система автоматического регулирования представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, таймерами связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

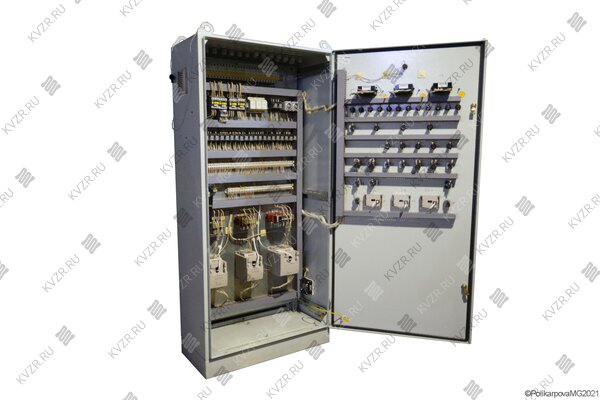

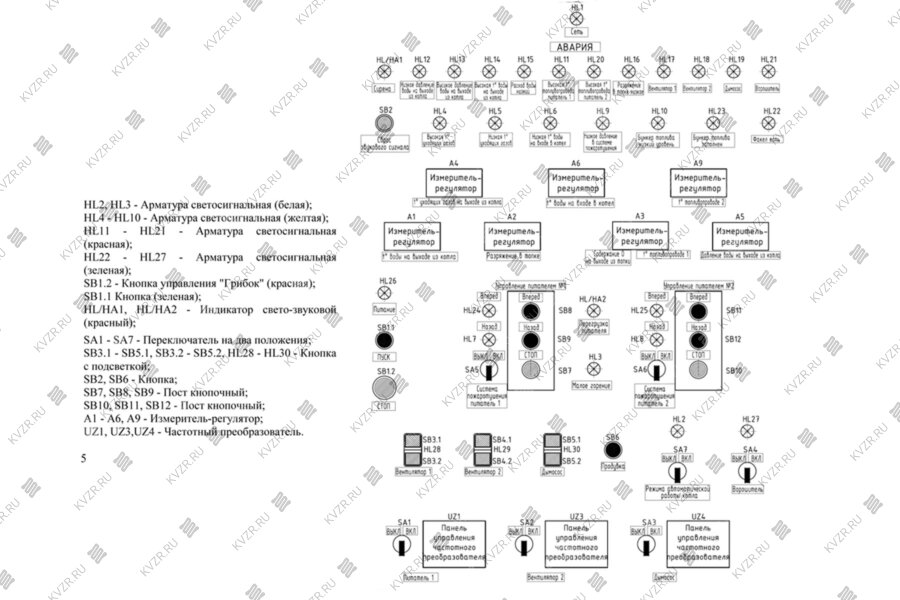

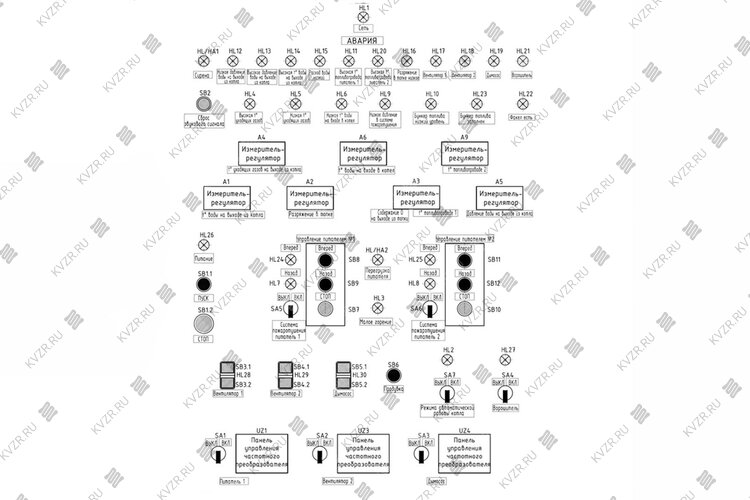

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри щита на панели смонтирована пусковая и защитно-коммутационная аппаратура, таймеры, частотные преобразователи на двери установлены кнопки управления, переключатели, сигнальные лампы, измерители-регуляторы, панели управления частотными преобразователями.

Кроме этого к щиту подключаются:

• Первичный преобразователь температуры (поз.1а) для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• Первичный преобразователь температуры (поз.2а) для сигнализации аварийного предела низкой температуры воды на входе в котел;
• Первичный преобразователь температуры (поз.3а) для сигнализации аварийного предела высокой температуры в топливопроводе шнекового питателя №1 и контроля возгорания топлива;
• Первичный преобразователь температуры (поз.7а) для сигнализации аварийного предела высокой температуры в топливопроводе шнекового питателя №2 и контроля возгорания топлива;
• Первичный преобразователь температуры (поз.4а) для сигнализации аварийного высокого и низкого пределов температуры дымовых газов на выходе из котла;
• Первичный преобразователь давления (поз.6а) для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• Первичный преобразователь давления (поз.5а) для сигнализации аварийного предела снижения разряжения в топочной камере;
• Реле протока (поз. К35) для сигнализации аварийного низкого предела расхода теплоносителя через котел;
• Электроконтактный манометр (поз.SP1) для сигнализации аварийного низкого предела давления в пажарном трубопроводе;
• Фотодатчик пламени (поз. А8) для сигнализации наличия факела в топке котла;
• Соленойдный клапан системы продувки топливопровода (поз.YA3);
• Соленойдный клапан системы пожаротушения топливопровода питателя №1 (поз.YA1);
• Соленойдный клапан системы пожаротушения топливопровода питателя №2 (поз.YA2);
• Вентилятор первичного воздуха (вентилятор 1);
• Вентилятор вторичного воздуха (вентилятор 2);
• Питатель топлива №1;
• Питатель топлива №2;
• Ворошитель топлива;
• Дымосос кабелем;
• Компрессор кабелем;
• Пакетный выключатель (поз.SA3) для блокировки включения дымососа в ходе ремонтных работ;
• Линия питания щита управления кабелем.

Комплект поставки

В комплект поставки щита входят:

• Корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой и световой сигнализации, элементами управления: кнопки, тумблеры, переключатели, измерители-регуляторы, таймеры, частотные преобразователи;
• Паспорт и руководство по эксплуатации;
• Комплект подключаемых к щиту КИП.

Поставка щитов производится в собранном виде.

Функциональные возможности системы автоматического регулирования котла на опилках с частотным приводом и датчиком кислорода

Функциональные возможности щита позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении и повышении давления теплоносителя на выходе из котла;
• повышении температуры теплоносителя на выходе из котла;
• понижении разряжения в топке котла;
• понижении расхода теплоносителя через котел;
• повышение температуры в топливопроводе (возможное возгорание);
• повышение температуры дымовых газов на выходе из котла;
• понижение температуры дымовых газов на выходе из котла (остывание топки/затухание горения);
• аварийный останов питателя топлива;
• аварийный останов вентилятора первичного воздуха;
• аварийный останов вентилятора вторичного воздуха;
• аварийный останов дымососа.

Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.

Питатель топлива работает в режиме управления частотой вращения привода питателя через преобразователь частоты.

Автоматика блокирует работу питателя топлива до достижения дымовыми газами на выходе из котла заданного порога.

Вентилятор первичного воздуха работает в режиме ВКЛУЧЕН/ВЫКЛЮЧЕН.

Вентилятор вторичного воздуха работает в режиме управления частотой вращения привода вентилятора через преобразователь частоты.

Дымосос работает в режиме управления частотой вращения привода дымососа через преобразователь частоты. Автоматическое поддержания заданной температуры теплоносителя на выходе из котла производится путем изменения количества подаваемого топлива и вторичного воздуха. Автоматика непрерывно производит корректировку частоты вращения привода питателя топлива, за счет чего производится изменение количества подаваемого топлива. В случае достижении верхнего порогового значения заданного диапазона регулирования температуры теплоносителя на выходе из котла, питатель топлива работает с заданной минимальной частотой вращения привода питателя. При переходе питателя топлива в режим работы с заданной минимальной частотой вращения привода питателя, автоматика блокирует работу питателя топлива, этим самым дополнительно уменьшая количество подаваемого топлива в топку.

Автоматика осуществляет контроль заданного порогового значения температуры теплоносителя на входе в котел и световую индикацию о низкой температуре теплоносителя.

Для качественного сжигания топлива автоматика осуществляет контроль заданного диапазона значений содержания кислорода в дымовых газах на выходе из топочной камеры, в соответствии с полученным сигналом от кислородомера через измеритель регулятор производит изменение частоты вращения привода вентилятора вторичного воздуха.

Автоматика осуществляет контроль заданного диапазона значений разряжения топочной камере котла и производит изменение частоты вращения привода дымососа.

Автоматика осуществляет контроль разряжения в топочной камере котла и производит временное отключение вентилятора первичного воздуха и вентилятора вторичного воздуха.

Автоматика отключает вентилятор первичного воздуха, вентилятор вторичного воздуха, питатель топлива и отключает автоматический режим работы котла в случае достижения верхнего заданного порогового значения температуры дымовых газов на выходе из котла. Работа отключенного оборудования и работа котла в автоматическом режиме может быть возобновлена автоматически при снижении температуры ниже контрольного предела.

Автоматика отключает автоматический режим работы котла в случае достижения нижнего заданного порогового значения температуры дымовых газов на выходе из котла. Работа котла в автоматическом режиме может быть возобновлена автоматически при повышении температуры выше контрольного предела. Автоматика отключает автоматический режим работы котла в случае отсутствия давления воды в пожарном водопроводе.

Работа котла в автоматическом режиме может быть возобновлена автоматически при восстановлении давления в пожарном водопроводе. Автоматика отключает автоматический режим работы котла в случае погасания факела (отсутствие активного горения в зоне контроля факела). Работа котла в автоматическом режиме может быть возобновлена автоматически при восстановлении факела.

Автоматика осуществляет продувку выходного участка топливопроводов обоих питателей топлива и датчика пламени сжатым воздухом при возникновении аварии на котле.

Автоматика осуществляет продувку выходного участка топливопроводов обоих питателей топлива и датчика пламени сжатым воздухом при погасании факела в топке котла.

Возможна принудительная ручная продувка топливопроводов питателей топлива.

При превышении температуры в топливопроводе питателя топлива, автоматика блокирует работу вентиляторов первичного воздуха и вторичного воздуха, запускает соответствующий питатель топлива с максимальной частотой вращения привода, а так же открывает клапан на линии пожарного водопровода. При снижении температуры в топливопроводе автоматика производит остановку питателя топлива и закрывает клапан.

Автоматика осуществляет контроль перегрузки привода питателей топлива по току и осуществляет кратковременный запуск соответствующего питателя топлива в обратном направлении, при этом осуществляется продувка выходного участка топливопроводов обоих питателей топлива и датчика пламени сжатым воздухом.

Автоматика осуществляет запуск ворошителя в топливном бункере при включении хотя бы одного из питателей топлива.
