Щит управления котлом предназначен для управления работой одногорелочных водогрейных, паровых котлов и других теплоагрегатов малой мощности (до 4 МВт), работающих на газообразном и/или жидком топливе. Поддержание в заданных пределах температуры горячей воды или давления пара путем дискретного регулирования мощности горелки.

Данное руководство по эксплуатации распространяется на модификацию шкафа управления для водогрейных газовых котлов КВа мощностью 0,4 - 4,0 МВт.

Щит управления газового котла КВа выполняет следующие функции

• автоматический розжиг и останов котла;
• предпусковой автоматический контроль герметичности газовых клапанов;
• поддержание в заданных пределах температуры теплоносителя на выходе из котла путем позиционного регулирования мощности горелки;
• дискретное регулирование подачи воздуха в соответствии с подачей топлива (большое и малое горение);
• плановый останов котла;
• формирование информации о текущем состоянии и вывод ее на OLED индикатор;
• возможность проведения регламентного контроля срабатывания защит котла без отключения котла;
• аварийный останов котла с выдачей аварийной звуковой и световой сигнализации, отображение причины останова на OLED индикаторе и запоминание ее;
• автоматическую защиту, обеспечивающую останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:

1. давление воздуха перед горелкой низкое;
2. давление топлива перед горелкой низкое;
3. давление топлива перед горелкой высокое;
4. разрежение в топке низкое;
5. давление воды низкое;
6. давление воды высокое;
7. температура воды на выходе высокая;
8. погасание пламени горелки;
9. срабатывание теплового реле электродвигателей;
10. отсутствие напряжения в цепях защиты.

• возможность выбора задействованных защит и включения функции автоматического контроля герметичности с помощью меню автомата горения;
• связь с верхним уровнем по интерфейсу RS-485 протокол Modbus – RTU;
• возможность подключения до трех аналоговых датчиков (4 – 20) мА;
• функция контроля сетевого напряжения питания;
• возможность выбора типа и диапазонов датчиков.

Контроль пламени осуществляется ионизационным электродом, либо фотодатчиком.

Шкаф управления с помощью меню позволяет задавать стабильные временные интервалы работы при розжиге горелки, независимые от колебания напряжения в сети, температуры окружающей среды и циклов включения.

Если напряжение в сети падает ниже допустимого уровня 160 В, работа прекращается, шкаф управления переходит в режим ожидания до тех пор, пока напряжения в сети не достигнет нормы, более 187 В.

Конструкция автоматики котла КВа газового

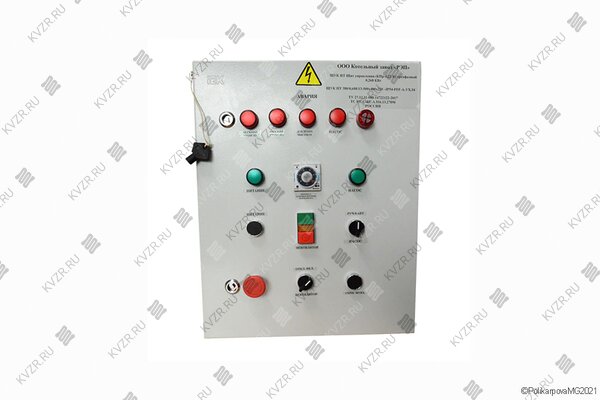

Шкаф управления выполнен в навесном металлическом корпусе, рассчитанном для монтажа в вертикальной плоскости с открывающейся дверью. На лицевой панели шкафа управления расположены:

1. Блок управления и индикации в собственном корпусе щитового исполнения.
2. Сигнальные лампы «АВАРИЯ» и «РАБОТА».
3. Кнопка запуска «ПУСК» и кнопка останова «СТОП» котла.
4. Кнопка аварийного останова котла «АВАРИЙНЫЙ ОСТАНОВ».

Внутри шкафа управления на монтажной панели расположены:

1. Блоки расширения.
2. Вводной автоматический выключатель трехполюсный.
3. Автоматический выключатель однополюсный.
4. Пускатели схемы управления электродвигателем вентилятора, (дымососа при необходимости) и насоса с тепловыми реле (на электродвигатель вентилятора и насоса, и электродвигатель дымососа при необходимости).
5. Клеммы для подключения внешних цепей.
6. На днище корпуса шкафа управления находятся гермовводы для прокладки кабелей.

Крепление корпуса шкафа управления к вертикальной стойке или щиту осуществляется через 4 отверстия в задней стенке болтами М6 см.

Купить автоматику газового котла КВа

Для того чтобы купить щит управления газового котла КВа, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
