Циклонный пылеуловитель

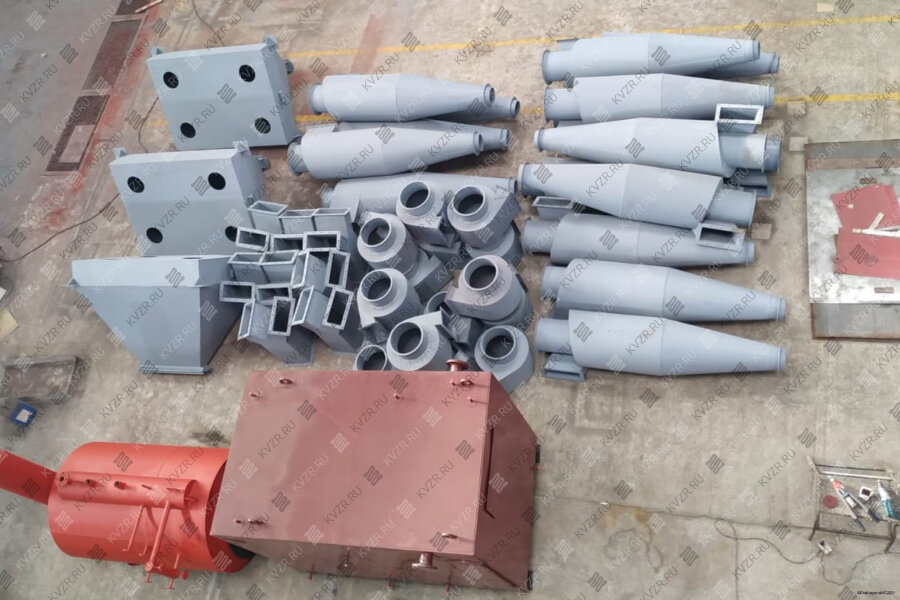

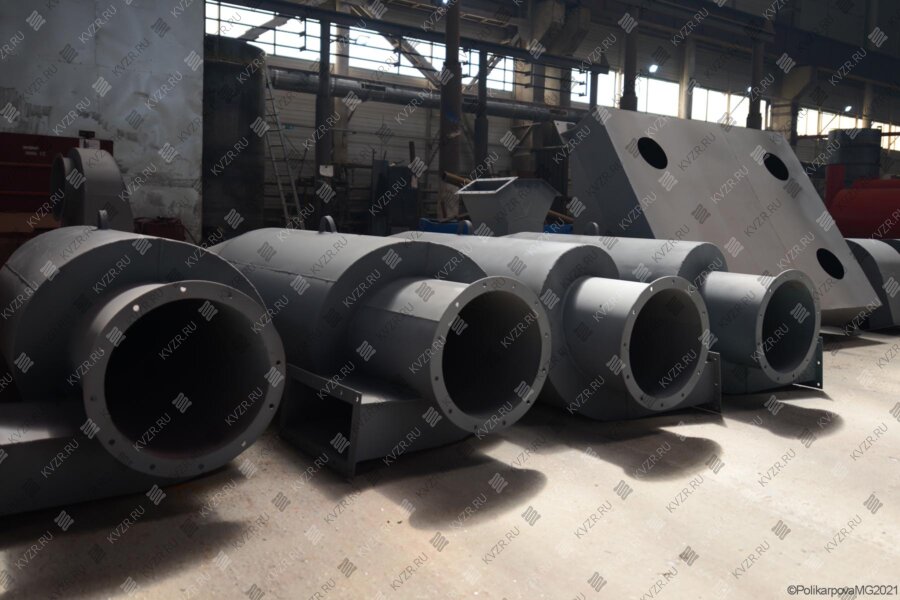

Циклонный пылеуловитель газа

Циклонный пылеуловитель используется в разных отраслях промышленности для очистки воздушной среды от загрязняющих пылевых частиц. Данные агрегаты в основном устанавливается в помещении. Пылевые частицы собираются аппаратом в специальных резервуарах. От особенности модели и характера дисперсного состава частиц зависит эффективность очистки:

• для пылевых частиц диаметром более 10 мкм - степень очистки газа может достигать до 99,5%;
• для пылевых частиц диаметром менее 10 мкм - степень очистки газа не будет превышать более 85%.

Не рекомендуется применять промышленные пылеуловители циклонного типа для очистки газовоздушной среды с содержанием частиц склонных к кристаллизации, либо затвердеванию во время работы аппарата.

На нашем заводе вы можете ознакомиться и купить циклонный пылеуловитель перейдя по ссылке в каталог продукции.

Выбрать циклоны ЦН 15 в каталоге завода Цена от

51 000 р.

Выбрать циклоны ЦН 11 в каталоге завода Цена от

53 000 р.

Выбрать батарейные циклоны в каталоге завода Цена от

493 000 р.

Выбрать золоуловители в каталоге завода Цена от

42 000 р.

Пылеуловитель циклонный применяется в следующих сферах промышленности:

• металлургия;
• газодобыча и газоподготовка;
• нефтяная промышленность;

• химическая и коксохимиеская промышленность;
• пищевая промышленность;
• легкая промышленность;
• металлообрабатывающие цеха;
• сельскохозяйственная промышленность;
• цементные заводы;
• горнодобыча;
• деревообрабатывающая промышленность;
• угледобыча;
• и т.д.

Для каждой из этих отраслей характерны специфические особенности, в том числе в части очистки воздуха и газов. Этот фактор необходимо учитывать при выборе циклона для очистки воздуха от пыли. Например, на предприятиях, где требуется очистка газовой смеси или воздуха от формальдегида, фенола, смесей кислот более актуальны устройства мокрого типа. А если газ загрязнен древесной, металлической пылью, то предпочтение отдается сухим аппаратам очистки.

Виды циклонных пылеуловителей

Цилиндрические

К цилиндрическим циклонным пылеуловителям относят ЦН-11, ЦН-15, ЦН-15У, ЦН-24. Отличительной особенностью этой группы аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка (11 ,15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру аппарата (0,59). Циклон ЦН-15У отличается меньшей высотой.

Данные аппараты предназначены для улавливания сухой пыли аспирационных систем. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами.

Конические

К коническим циклонным пылеуловителям относятся СК-ЦН-34, СДК-ЦН-33. Они отличаются удлиненной конической частью, спиральным входным патрубком и малым отношением диаметров выхлопной трубы к корпусу аппарата (0,33; 0,34).

Аппараты данной группы предназначенные для очистки газов от сажи, обладают повышенной эффективностью по сравнению с ЦН за счет большего гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м³.

Характеристики циклонного пылеуловителя

• предназначен для очистки воздуха от пыли со средним размером частиц 10-20 мкм;
• избыточное давление газов, поступающих в агрегат, не должно превышать 2500 Па;
• температура газов во избежание конденсации паров жидкости выбирается на 30-50 °С выше температуры точки росы, а по условиям прочности конструкции – не выше 400 °С;
• производительность зависит от его диаметра, увеличиваясь с ростом последнего.

Допускаемая запыленность очищаемых газов от диаметра циклонного пылеуловителя газа

Принцип действия циклонного пылеуловителя

Принцип работы циклонного пылеуловителя. Под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата отделяет частички пыли из газовой среды. Воздушный поток вводится в аппарат через патрубок. Приобретая вращательное движение частички пыли прижимаются к стенкам пылеуловителя, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от пыли.

Работа промышленного циклонного пылеуловителя может быть нарушена из-за подсоса воздуха через пылевыпускные отверстия. Это явление наблюдается как при установке агрегата на всасывающей, так и на нагнетательной линии вентилятора. Подсасываемый воздух препятствует процессу сепарации, уносит осажденную пыль из агрегата. При величине подсоса 10-15% от расчетного количества воздуха эффективность очистки резко падает. Расположение входного отверстия под углом 11 градусов позволяет набирать высокую частоту оборотов, обеспечивающую более эффективную очистку воздушных масс от мелких частиц.

Типы циклонных пылеуловителей

Циклонный пылеуловитель ЦН 15 используется в различных отраслях промышленности: чёрной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, в различных помольных и дробильных установках. ЦН 15 применяется для сухой очистки газов, выделяющихся во время технологической обработки: сушке, обжиге, агломерации, сжигании топлива и т.д. Эффективность очистки аппарата 85-95%.

ЦН 11 применяется для очистки газовой среды от твердых частиц таких как сухая пыль, зола, песок, металл, древесина. Данные аппараты высокоэффективны и практически не подвержены абразивным повреждениям.

Пылеуловители ЦВП с водяной пленкой обеспечивают до 100% очистки воздушных масс от пыли. Эффективен при очистке разного состава пылей. Высокая степень очистки без применения дополнительных фильтров.

Циклон для зерновой пыли

ЦОЛ предназначен для улавливания крупной зерновой пыли в аспирационных установках элеваторов, а также на мукомольных заводах.

Батарейные циклонные пылеуловители предназначены для улавливания среднедесперсной пыли в системах пневмотранспорта и аспирационных установках на заводах по переработке зерна, на предприятиях пищевой промышленности и сельского хозяйства.

Аппарат для очистки зерновой пыли серии ЛИОТ используется для средней и грубой очистки газов от крупной сухой неволокнистой пыли размером более 25 мкм. Может использоваться как агрегат на подготовительном этапе очистки газов, так и в одиночном исполнении. Не предназначен для улавливания мелкой и слипающейся пыли. Широкое использование пылеуловитель получил в сельскохозяйственной промышленности. Данный агрегат является аппаратом первой ступенью очистки, для высокого качества очистки применяются дополнительные фильтры.

Циклоны для древесной пыли

Циклон для пыли Ц используется в деревообрабатывающей промышленности для очистки воздушной среды от стружки, опилок, древесной и шлифованной пыли мелкой и средней величины. Обеспечивает высокую степень очистки воздушных масс.

Аппараты ОЭКДМ К применяется для деревообработки. Данные агрегаты используются вместе со стружкопылесосами, устанавливаются снаружи помещения.

УЦ применяются для очистки воздушного потока от неслипающейся, неволокнистой пыли. Данные агрегаты эффективно отделяют отходы в процессе деревообработки, попадающие в атмосферу.

Циклоны для стружки и пыли ЛТА применяются для очистки воздуха от крупных частиц (щепка, стружка) и влажных частиц более мелких размеров (опилки), особо курупной щепы. Используются в качестве разгрузителей. Эффективность воздухоочистки 88-90%. От мелкодисперсионных частиц не способен обеспечить эффективную очистку., требуется вторая ступень очистки.

Циклоны для зерновой пыли

ЦОЛ используется для очистки воздушной среды от шелухи, зерновой пыли, мусора и др. Аппараты применяются для работы на комбикормовых заводах, в сельскохозяйственной промышленности, на элеваторах, зерносушилках, зернохранилищах и являются усовершенствованным аналогом циклона очистки воздуха т пыли ЛИОТ.

4БЦШ - групповые агрегаты, предназначены для улавливания пыли средних размеров в системах пневмотранспорта. Аппараты широко применяются в сельскохозяйственной промышленности, на комбикормовых заводах, хлебозаводах, заводах по переработке зерна, пищевой промышленности.

ЛИОТ предназначен для грубой и средней очистки газовоздушной среды от сухой неслипающейся, неволокнистой пыли. Широкое использование пылеуловитель получил в сельскохозяйственной промышленности. Является аппаратом первой ступени очистки, для высокого качества очистки применяются дополнительные фильтры.

Циклоны для липкой пыли

Циклон промышленный для пыли СК-ЦН-34 предназначен для отделения твердых частиц пыли образующихся в системах производства углерода. Он относится к типу конических агрегатов для очистки сажегазовых и сажевоздушных смесей. Аппарат монтируется в пневмотранспортных и аспирационных системах.

Циклон для строительной и цементной пыли

Циклон для цементной и бетонной пыли ЛИОТ предназначены для средней и грубой очистки воздуха от сухой не слипающейся не волокнистой пыли. Может использоваться как агрегат на подготовительном этапе очистки газов, так и в одиночном исполнении. Аппарат не предназначен для очистки газообразной среды, которая содержит жидкую и капельную фазы. Также его нельзя использовать для очистки в местах с присутствием конденсации паров.

Циклоны для вытяжки абразивной пыли

ЦОК очищает воздушную среду от неслипающейся пыли. Пылеуловитель эффективен в работе с пылью, содержащей высокий процент абразивных материалов. Применяется в термических, литейных цехах, предприятиях по механической обработке металла.

ЦН 24 используется для транспортировки различных сыпучих материалов, летучей золы. Агрегат получил широкое применение в сельскохозяйственной сфере, в производстве пищевых продуктов в качестве первой ступени очистки.

Циклон для угольной пыли

Циклоны для улавливания угольной пыли применяются на предприятиях, сжигающих твёрдое топливо (тепловых электростанциях, котельных, металлургических предприятиях). Широкое распространение аппарат получил в системах промышленной вентиляции, на обогатительных сушильных установках, брикетных комбинатах. Данный аппарат эффективен для очистки воздуха и газа от сухой неслипающейся пыли, золы, сажи. Агрегат ЦН-15, ЦН-11, а СКД-ЦН-33, СК-ЦН-34 считающиеся универсальными. Для конкретной котельной установки аппараты подбираются индивидуально. В некоторых случаях требуется установка группы аппаратов вместо одиночных. Грамотный выбор гарантирует улавливание 95% - 98% золы.

Использование универсальных циклонных пылеуловителей для очистки газа в промышленности может стать выгодным и эффективным вариантом решения проблемы очистки газовоздушных потоков. Данные модели отличаются хорошей производительностью, надёжностью и абсолютно не подвержены вредному влиянию абразивов.

Подбор циклонных пылеуловителей

Для правильного расчета эффективности и производительности циклонного пылеуловителя нужно иметь следующие данные:

• дисперсный и фракционный состав пыли;
• плотность взвешенных частиц;
• аэродинамическое сопротивление;
• температурный режим окружающей среды;
• размер взвешенных частиц пыли;
• уровень влажности пыли и пр.
