Котел паровой ПАР

Марка
Давление пара, не более МПа
Конструкция котла
Давление пара, не более (кгс/см²)
Цена, руб
От 0 рубДо 2860000 руб
Тип
Топливо
Паровой котел КПр 300 на угле
Лизинг
Производительность, кг/ч300
ТопливоТвердое, Уголь
Давление пара, не более, МПа0.07
Давление пара, не более, (кгс/см²)0.7
513 000 р. Цена с НДС
Котел КПа 500
Лизинг
Производительность, кг/ч500
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
607 000 р. Цена с НДС
Котел паровой Е 1/9 Р
Лизинг
Производительность, кг/ч1000
ТопливоТвердое, Уголь
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
1 350 000 р. Цена с НДС
Паровой автоматический котел на угле
Лизинг
Производительность, кг/ч1000
ТопливоУголь
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
2 280 000 р. Цена с НДС
Паровой котел КП 300 на дровах
Лизинг
Производительность, кг/ч300
ТопливоТвердое, Дрова
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
513 000 р. Цена с НДС
Котел КПа 700
Лизинг
Производительность, кг/ч700
ТопливоЖидкое, Дизель
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
800 000 р. Цена с НДС
Паровой котел Е 1/9 М
Лизинг
Производительность, кг/ч1000
ТопливоЖидкое, Мазут
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
1 260 000 р. Цена с НДС
Мазутный паровой котел КП 300
Лизинг
Производительность, кг/ч300
ТопливоЖидкое, Мазут
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
548 000 р. Цена с НДС
Паровой котел КПр 300 на угле
Лизинг
Производительность, кг/ч300
ТопливоТвердое, Уголь
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
634 000 р. Цена с НДС
Котел КПа 500
Лизинг
Производительность, кг/ч500
ТопливоГаз
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
733 000 р. Цена с НДС
Котел КПа 700
Лизинг
Производительность, кг/ч700
ТопливоЖидкое, Дизель
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
846 000 р. Цена с НДС
Паровой котел Е 1.0 0.9 М
Лизинг
Производительность, кг/ч1000
ТопливоЖидкое, Мазут
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
1 690 000 р. Цена с НДС
Котел паровой Е 1 9 Г
Лизинг
Производительность, кг/ч1000
ТопливоГаз
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
1 260 000 р. Цена с НДС
Котел КПа 1000
Лизинг
Производительность, кг/ч1000
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 070 000 р. Цена с НДС
Котел КПр 1500
Лизинг
Производительность, кг/ч1500
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
1 635 000 р. Цена с НДС
Котел КПа 1500
Лизинг
Производительность, кг/ч1500
ТопливоЖидкое, Дизель
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 500 000 р. Цена с НДС
Котел КПр 1600
Лизинг
Производительность, кг/ч1600
ТопливоТвердое, Уголь
Температура пара, не более, °C110, 115
Давление пара, не более, МПа0.07
1 640 000 р. Цена с НДС
Котел КПа 1500
Лизинг
Производительность, кг/ч1500
ТопливоГаз
Температура пара, не более, °C115
Давление пара, не более, МПа0.07
1 500 000 р. Цена с НДС
123...6

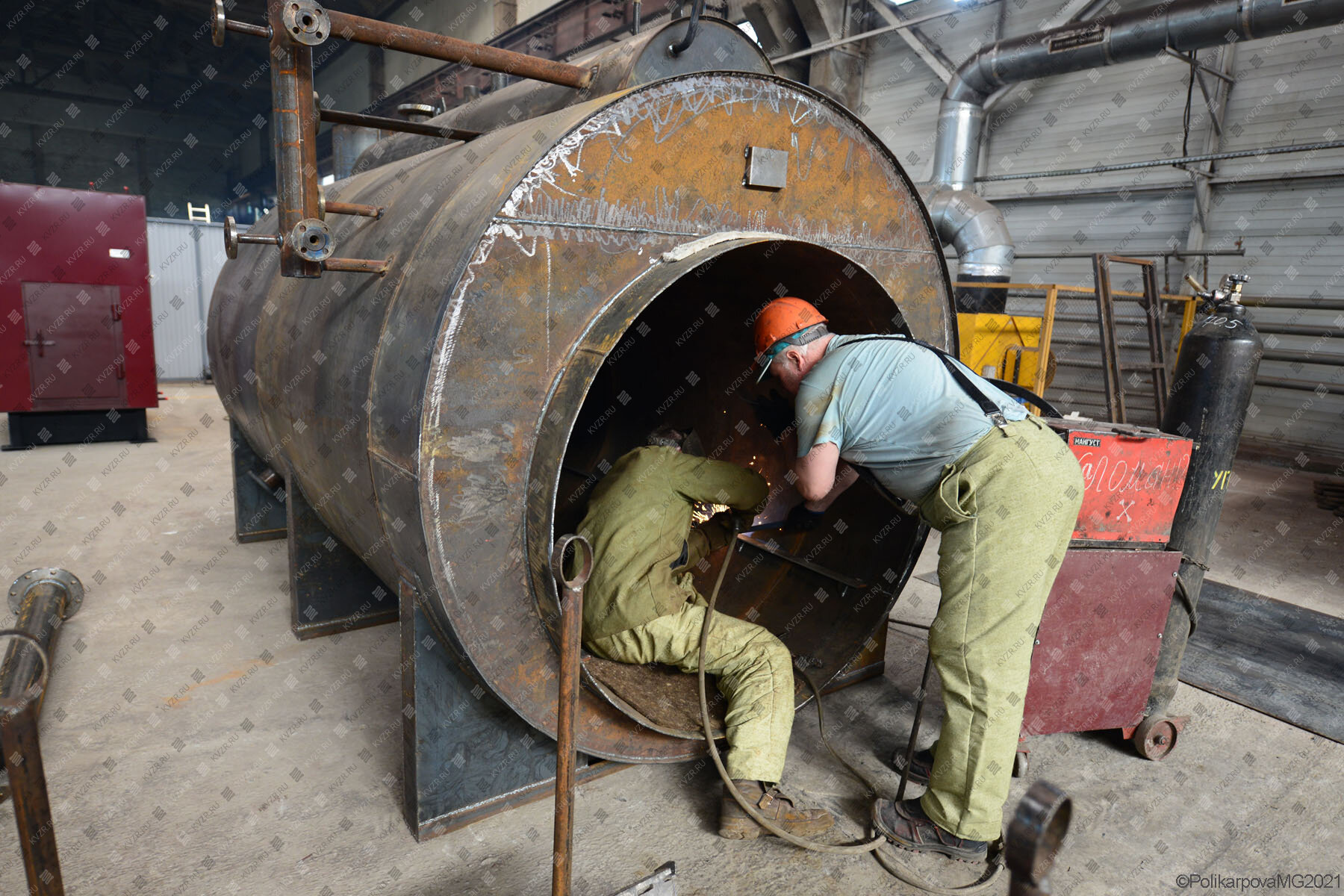

Котельный завод «РЭП» г Барнаул производит широкий выбор паровых котлов ПАР для промышленных и производственных котельных – с ручными топками, на твердом топливе, каменном и буром угле. На нашем официальном сайте вы можете подобрать и купить котел паровой ПАР по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели котлов паровых ПАР соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котлов по индивидуальному техническому заданию. Мы поставляем паровые котлы ПАР во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.

Паровые котлы ПАР используютдля получения пара температурой не более 170 °С и давлением не более 0,8 (8,0) МПа (кгс/cм²) в животноводстве, птицеводстве (тепловая обработка кормов, пастеризация молока и т. п.) и для других тепловых нужд в хозяйстве. Их используют также строительные организации, воинские части, мясокомбинаты, консервные заводы, автоколонны, ДСУ, хлебозаводы, мелькомбинаты, маслосырзаводы, птицефабрики, свинокомплексы, в нефтегазовой промышленности.

Мощность производимых ООО Котельный завод "РЭП" паровых котлов ПАР 300, 500, 700, 1000 кг пара в час.

Паровые котлы ПАР производства Котельный завод "РЭП" могут работать на следующих видах топлива:

В принцип работы жаротрубных котлов положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части котла, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части котла.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки котла, пар образуется при испарении нагреваемой воды и собирается в верхней части котла, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Устройство паровых котлов

Паровые котлы ПАР представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра, вставленных один в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцерыдля установки электроконтактных манометров.

Схема подключения котла ПАР

  • 1 Паровой котел ПАР
  • 4 Датчик уровня воды
  • 5 Предохранительный клапан КПС-0,5
  • 7 Указатель уровня
  • 8 Комплект запорных устройств указателя уровня 12Б2бк
  • 9 Насос питательный
  • 10 Комплект соединительной арматуры
  • 13 Магнитный активатор ПМУ
  • 14, 15 Вентиль латунный Ду 25 Ру 16 МПа
  • 16 Вентиль латунный Ду 15 Ру 16 МПа
  • 17, 18 Вентиль латунный Ду 20 Ру 16 МПа
  • 1. Вентиль чугунный Ду 50 Ру 16 МПа
  • 20, 21 Клапан обратный латунный Ду 25 Ру 2,5 МПа
  • 22. Манометр электроконтактный Ру 0,1 МПа
  • 2. Манометр Ру 0,6 МПа
  • 24,25 Манометр Ру 0,6 МПа
  • 25,26 Кран трехходовой Ду 15 Ру 1,6 МПа

К фронтовой стороне паровых котлов крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора, который служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения, либо плита с отверстием и креплением для установки горелки и сжигания газового или жидкого топлива.

На задней крышке котла в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.

При работе котла питание водой котла производится через штуцер. Подпитка котла ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство. Паровой котел ПАРимеется продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка - предохранительное устройство прямого действия. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками.

На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема

Автоматика парового котла

Для управления и защиты парового котла ПАР и вспомогательного оборудования предусмотрены автоматизация парового котла - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.

Щит управления паровым котлом изготавливается в соответствии с требованиями

  • ТУ 27.12.31-009-14722122-2017,
  • ГОСТ Р 51321.1-2007,
  • ГОСТ 30804.6.4-2013,
  • ГОСТ Р 51318.11-2006,
  • ПУЭ, ПТЭЭП,
  • ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
  • ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Щит предназначен для предупреждения аварийной обстановки при работе парового котла ПАР с помощью световой и звуковой сигнализации, а также автоматического управления горелочным устройством и ручным и автоматического управления питательным насосом. В автоматическом режиме работы котла происходит периодическое включение питательного насоса при смене уровня воды в котле от "верхнего" до "нижнего". Функциональные возможности автоматикипозволяют произвести ручной пуск и автоматическую остановку котла, а так же автоматическое регулирование питания водой, автоматическое регулирование соотношения подачи топлива и воздуха в топочные устройства при переключении с "малого" на "большой" огонь.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала производится при: понижении уровня воды в котле ниже критического уровня; повышении уровня воды в котле выше критического уровня; повышении давления пара в котле; повышении или понижении давления газообразного топлива перед горелками; понижении давления жидкого топлива перед горелками за регулирующим органом; повышения давления в топке; понижении давления воздуха перед горелками; погасании факелов горелок исчезновении напряжения в цепях защиты; неисправности цепей защиты. Автоматика парового котла не позволяет пуск котла при выходе за пределы аварийных параметров.

Паровые котлы ПАР - комплектация

В моделях котлов для сжигания твердого топлива устанавливается неподвижная колосниковая решетка, в газовых и жидкотопливных моделях паровых котлов устанавливаются импортные горелки фирм Ecoflam и UNIGAS.

Паровые котлы ПАРкомплектуются манометром, указателями уровня с запорными устройствами, предохранительными клапанами, паровыми и продувочными вентилями, вентилятором поддува, щитом управления и дымовой трубой. Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.

Монтаж паровых котлов

Паровые котлы ПАРпоставляются блоками максимальной заводской готовности.

Размещение и монтаж котлов в котельной должно производиться в соответствии с проектом

  • СП 89.13330. 2012 "Котельные установки. Актуализированная редакция СНиП II-35-76"
  • "Правил технической эксплуатации тепловых энергоустановок"
  • "Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)".

Монтаж котлов должен производиться монтажной организацией имеющей допуск на выполнение данного вида работ и располагающей технологическими средствами, необходимыми для качественного проведения работ.

Фундамент выполняется в виде бетонной подушки. Нагрузка на фундамент принимается по снаряженной массе котла.

Смонтированный котел подсоединяется по воде, пару, воздуху и газам, топливу.Монтируетсязапорная арматура на подводящем и отводящих трубопроводах, на дренажах, предохранительные устройства (предохранительные клапана) и измерительные приборы, устанавливаетсятепловая изоляция на блок котла и тубопроводы.

Если устанавливается газовый паровой котел, то на фронтовой плите монтируется горелка.

Предохранительные клапана устанавливаются на корпус котла. Перед установкой клапанов производится их ревизия. Выброс среды при срабатывании предохранительных клапанов должен осуществляться в безопасную зону, отвод конденсата из кожухов клапанов должен осуществляется в дренажную камеру, отводные трубы от предохранительных клапанов выполняются из труб диаметромсогласно присоединительных размеров клапанов. Установка запорных органов между защищаемым объектом и клапаном предохранительным, а также на линиях дренажа не допускается.

Топливопровод газового и жидкотопливного котла монтируется согласно проекта котельной.

Производится подключение автоматики котла.

Гидравлическое испытание котла производится давлением не более 1,5 Рраб, но не менее 0,2МПа. Составляетсяакт гидравлического испытания в двух экземплярах

Помещения котельной должны быть обеспечены достаточным естественным светом, а в ночное время – электрическим освещением.

Помещения котельной должны иметь систему вентиляции. Расчетный воздухообмен в котельных должен определяться с учетом тепловыделений от трубопроводов и оборудования, а также расхода воздуха, необходимого для горения, при заборе его из помещения. Вентиляция должна обеспечивать не менее трехкратного воздухообмена в котельном зале.

В котельных должны устанавливаться датчики загазованности для осуществления контроля и передачи сигнала на щит сигнализации или диспетчерский пункт при достижении загазованности помещения 10 % нижнего предела взрываемости природного газа и при достижении концентрации в помещении котельной 20 мг/м3 угарного газа.

Для перевода парового котла ПАР в водогрейный режим достаточно изменить схему подключения котла.

Применение паровых котлов

Котлы паровые ПАР применяются в различных отраслях промышленности.

В пищевой промышленности:

  • При переработке молока для стерилизации молока. варки творожной массы, сгущенного молока для очистки и стерилизации технологического оборудования молокозаводов;
  • В хлебопекарной промышленности для расстойки теста, придания бараночным изделиям глазурованной поверхности;
  • При переработке мяса для дефростации мяса, варки колбасных изделий;
  • В кондитерской промышленности для варки различных кондитерских масс в варочных котлах (косхалва, козинаки, помадка, мармелад);
  • В консервной промышленности при термообработке консервов и их вакуумной укупорке. А также при приготовлении кетчупа и майонеза, при производстве прохладительных напитков соков, вина, стерилизации пивных кегелей.

В сельскохозяйственном производстве:

  • Для пропарке кормов и изготовлении гранулированных комбикормов;
  • Приготовления субстрата для выращивания грибов;
  • В птицеводстве для удаления пуха и пера с забитой птицы.

В медицине:

  • Для стерилизации инструмента и спецодежды.

В табачной промышленности:

  • Для создания необходимой влажности в производственных помещениях.

В деревообрабатывающей промышленности:

  • Для сушильных камер для сушки пиломатериалов;
  • Для создания влажности при сушке ценных пород древесины (дуб, бук и др.).

В легкой промышленности:

  • Для придания формы трикотажным изделиям глажке и глажке швейных изделий.

В целлюлозно-бумажной промышленности:

  • При производстве бумаги для подогрева сушильных барабанов (туалетная и фильтровальная бумага производстве гофротары).

В производстве строительных материалов и строительстве:

  • На заводах ЖБИ для пропарки изделий из железобетона (плит, тротуарной плитки) в пропарочных камерах;
  • На растворно-бетонных узлах и заводах по производству товарного бетона для прогрева инертных материалов;
  • На строительных площадках для удаления снега и льда с поверхностей и арматуры под заливку бетона в зимний период, подогрева битума;
  • При производстве пенополистирола;
  • Для производства бетона;

В топливном хозяйстве:

  • При разгрузке мазута и других густых ГСМ для их разогрева и пропарке емкостей.

Купить паровые котлы ПАР

Для того что бы купить паровые котлы ПАР вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявкуон-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнитьпроект реконструкции паровой котельной.

Подобрать паровой котел по мощности

Для предприятий, на которых уже налажено производство и отработана технология, мощность котла, который необходимо купить выбирается по проекту, выполненному проектной организацией. Если у вас еще отсутствует проект, и вы хотите подобрать паровой котел ПАР для вновь создаваемого производства, то вам помогут специалисты нашего предприятия, после ответов на следующие вопросы.

  1. Топливо на котором будет работать котел.
  2. Тип обрабатываемого материала – песок, зерно, молоко, бетон, мазут, древесина, корма, стекло и подобное. (По виду материала на основе справочных данных определяются – теплоемкость и плотность материла. Эти характеристики необходимы для определения времени нагрева до нужной температуры).
  3. Объем и (или) масса единовременно обрабатываемого материала.
  4. Температура, до которой требуется нагревать материалы.( Если вам нужен пар для пастеризации молока, то это 100-110 °С, а если необходимо нагревать высококачественный пенобетон, то уже 140 °С).
  5. Время, в течении которого материал, должен находится под воздействием данной температуры.
  6. Если в соответствии с технологией требуется выделить несколько этапов нагрева по времени и температуре, или важно время нагрева (быстрый нагрев или постепенный) то это необходимо отметить тоже.
  7. Камера, в которой производится нагрев материала.(В пищевой промышленности это промышленные заводские камеры и автоклавы, но в строительной сфере, например для обработки песка- это могут быть даже временные помещения, устроенные из брезента или полиэтилена.)
  8. Расположение камеры внутри здания или на улице.
  9. Если камера уличного расположения, то важно работает она круглогодично или только в теплое время года.
  10. Для уличных камер важно указать минимальную температуру наружного воздуха, при которой будет производится обработка материала.

Котельный завод РЭП изготавливает промышленные паровые котлы ПАР. Температура пара до 170 градусов, паропроизводительность 300, 500, 700, 1000 кг пара в час, давление пара до 0.9 МПа, вид топлива: твердое, газ, дизель, мазут.
