Система аспирации для деревообработки

В ходе процесса деревообработки в воздух выбрасывается огромное количество древесной пыли, опилок, стружки, щепы и других производственных отходов, что является небезопасным для человеческого здоровья. Для создания безопасных условий труда, а также предотвращения взрыво- и пожароопасных ситуаций используются системы аспирации для цеха деревообработки, предполагающие применение промышленных циклонов.

Выбор аппаратов зависит от размера и характера улавливаемых частиц. В настоящее время для таких цехов используются циклоны типа Ц, ЦОЛ, ОЭКДМ К, УЦ, ЛТА и др.

Котельный завод производит аспирацию для деревообработки для сбора стружки, щепы, опилок, древесной пыли на предприятии. На нашем официальном сайте вы можете подобрать и купить аспирацию для деревообработки соответствующие вашим требованиям и специфике вашего производства.

Выбрать циклоны ЦН 15 в каталоге завода Цена от

51 000 р.

Выбрать циклоны ЦН 11 в каталоге завода Цена от

53 000 р.

Выбрать батарейные циклоны в каталоге завода Цена от

493 000 р.

Выбрать золоуловители в каталоге завода Цена от

42 000 р.

Характеристики

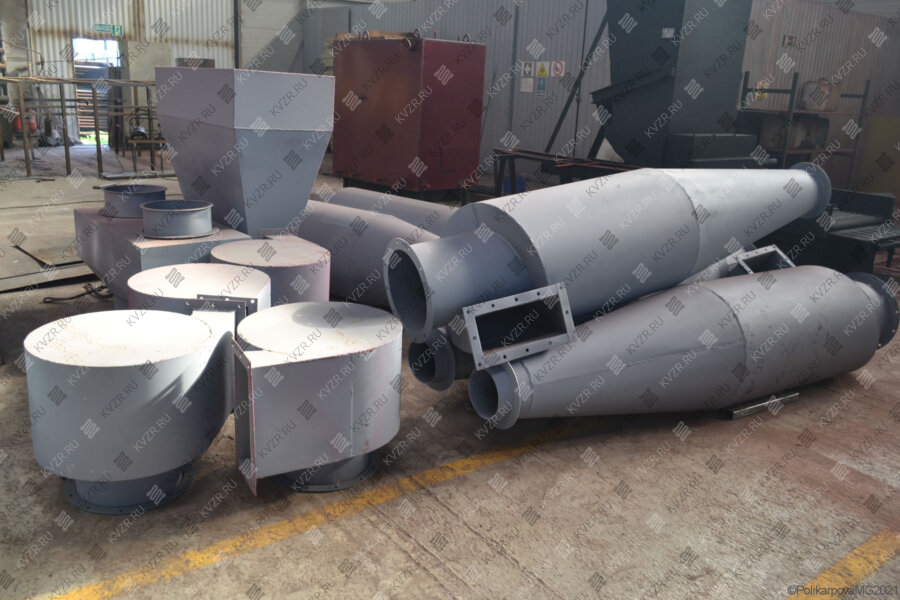

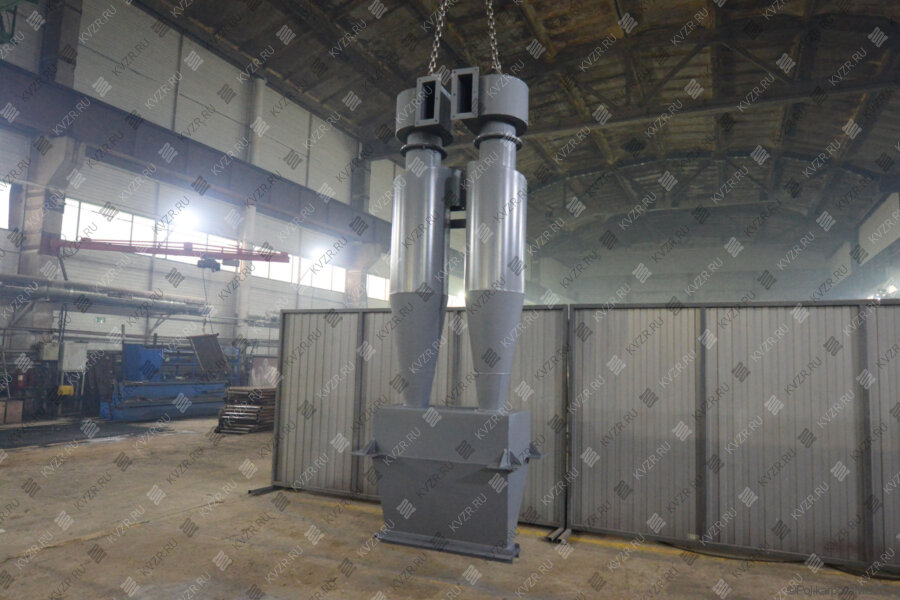

Аспирация для деревообработки устройство

Оборудование для аспирации для деревообработки состоит из цилиндрических или конических частей корпуса. Отличительной особенностью цилиндрических аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка (11, 15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру аппарата (0,59). Цилиндрические установки предназначены для улавливания сухой пыли. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами.

Конические аппараты отличаются удлиненной конической частью, спиральным выходным патрубком и малым соотношением диаметров выхлопной трубы к корпусу аппарата (0,33; 0,34). Коническая часть выполняется в виде прямого или обратного конуса, а также может состоять из двух конусов – прямого и обратного. Строение конической части агрегата определяет особенности движения пылевоздушного потока, а также оказывает влияние на процесс очистки. Установки обладают повышенной эффективностью за счет большого гидравлического сопротивления.

Принцип работы аппаратов

Очистка с помощью системы аспирации для деревообработки и мебельного производства происходит под воздействием центробежной силы, возникающей при вращении воздушного потока. В корпусе аппарата отделяются пылевые частички из газовой среды. Воздушный поток вводится в аппарат через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам агрегата, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от мелких частиц. Работа установки может быть нарушена из-за подсоса воздуха через пылевыпускные отверстия. Это явление наблюдается как при установке аппарата на всасывающей, так и на нагнетательной линии вентилятора. Подсасываемый воздух препятствует процессу сепарации, уносит осажденную пыль из агрегата. При величине подсоса 10-15% от расчетного количества воздуха эффективность очистки резко падает.

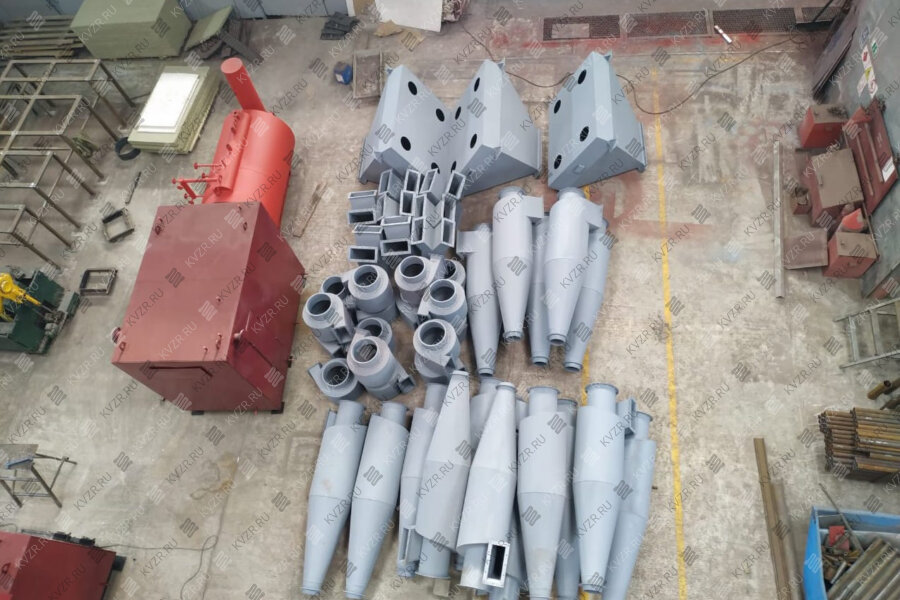

Типы оборудования

Назначением аппаратов Ц в цехе деревообработки является механическое отделение стружек, опилок, древесной и шлифованной пыли мелких и средних размеров. Агрегаты обеспечивают высокую степень очистки и эффективно работают с большими объемами воздушных масс. Не рекомендуется применять для волокнистых и слипающихся частиц.

Агрегат ЦН 15 используется в различных отраслях промышленности: чёрной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, в различных помольных и дробильных установках. ЦН 15 применяется для сухой очистки газов, выделяющихся во время технологической обработки: сушке, обжиге, агломерации, сжигании топлива и т.д. Эффективность очистки аппарата 85-95%.

Аспирация деревообработки ЦОЛ для сбора опилок является модернизированным аналогом ЛИОТ, обеспечивающий на 30% эффективнее степень очистки.

Аппараты ОЭКДМ К предназначены для систем пневмотранспортировки измельченной древесины с низким содержанием пыли. Возможность улавливания пыли для циклона ОЭКДМ К крайне ограниченная, поэтому их рекомендуется применять, как разгрузители в системах аспирации. Данные аппараты устанавливаются снаружи помещений.

Установка ЛТА очищают от щепы и стружки, мокрых и сухих опилок, но для работы с корой и мелкой шлифовальной сухой пылью не подходят.

Агрегаты ЦДО предназначены для улавливания щепы, коры, сырых опилок, кольцевой стружки. ЦДО имеют низкий показатель гидравлического сопротивления и минимальную энергоемкость. По продуктивности данный аппарат можно сравнивать с ОЭКДМ, но в отличие от последнего имеет меньшие габариты. Оптимальная скорость запыленного воздуха 12-15 м/с.

Аспирация для деревообработки УЦ предназначена для очистки воздуха от неслипшейся, неволокнистой пыли, а также смесей пыли с сухими опилками и стружкой. УЦ обладает невысокой фракционной эффективностью при улавливании пыли – до 10 мкм.

Скорость воздуха в системе аспирации для деревообработки должна составлять:

• для щепы – 23-26 м/с;
• для стружки – 16-22 м/с;
• для опилок – 14-20 м/с.

Характеристика древесных отходов

Установки аспирации для деревообработки работают со следующими видами древесных отходов: стружка, древесная и шлифованная пыль.

Опилки имеют вид параллелепипеда, либо куба, но встречаются отщепы в виде игл. Продольные размеры частиц от 0.1 до 2.5 мм. Чтобы избежать забивания минимальный диаметр трубопровода должен составлять не менее 100 мм.

Древесная стружка имеет вид пластинки, либо спиральные ленты. Размер входных патрубков аппарата должен составлять не менее 150 мм.

В отходах содержаться частички пыли размером менее 500 мкм составляющие 12.5% от общей массы.

Выбор аппаратов

• продолжительность работы деревообрабатывающего оборудования;
• количество и диаметр отсосов;
• скорость воздушных масс в отсосе;
• общий объем отходов;
• размеры удаляемых частиц;
• объем накопительного бункера.

Купить аспирацию для деревообработки

Для того чтобы купить систему аспирации для деревообработки, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
